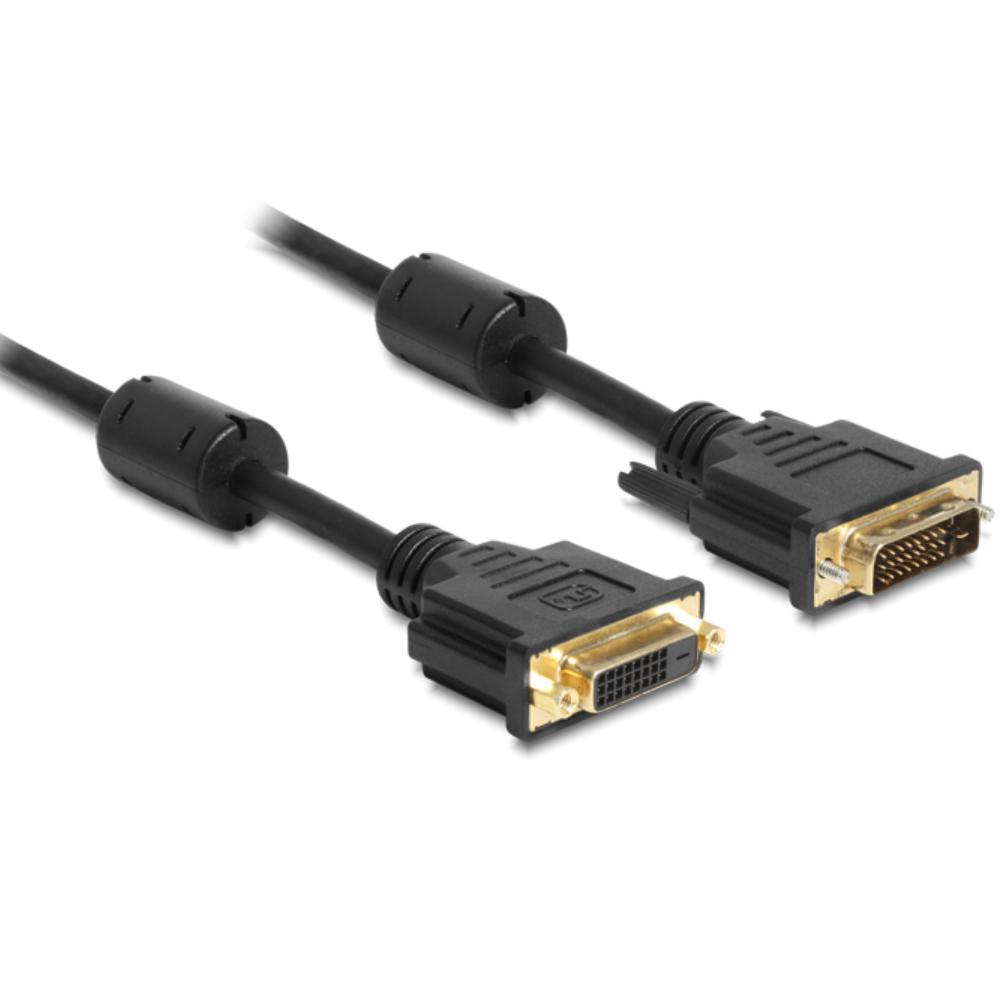

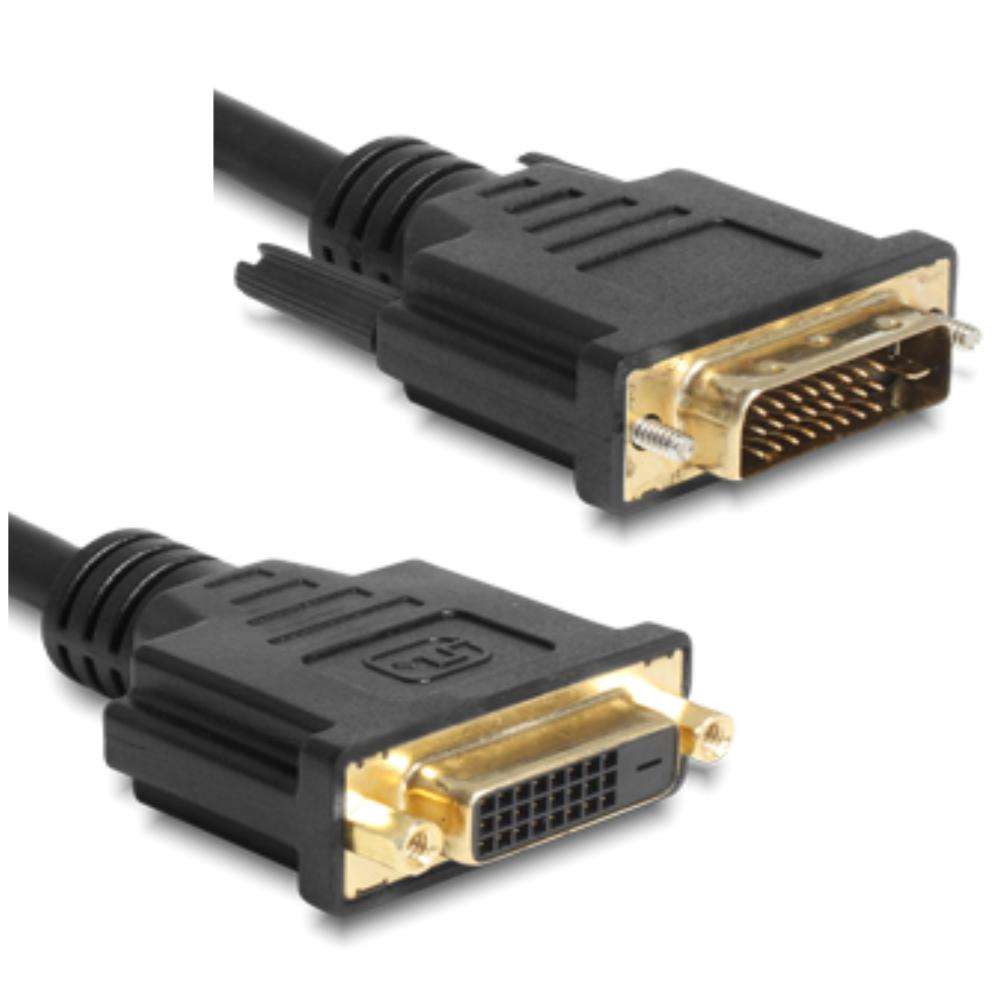

DVI-D Verlängerungskabel

Dieses DVI-Verlängerungskabel wird zur Verlängerung einer bestehenden DVI-Verbindung zwischen beispielsweise einem Computer und einem Monitor oder Projektor verwendet.
Das Kabel verfügt über einen DVI-D-Stecker (24+1) und eine DVI-D-Buchse (24+1) und überträgt digitale Videosignale.
Trotz des 24+1-Gehäuses ist das Kabel intern als Single Link (18+1) ausgeführt.
Die maximale Auflösung beträgt 1920 x 1200 @ 60 Hz.
Das Kabel eignet sich zur Verlängerung bestehender DVI-D- Bildverbindungen ohne Signalumwandlung.
Die Steckverbinder sind mit einer Schraubbefestigung für eine stabile Verbindung ausgestattet.
Das Kabel ist mit Kupferleitern und einer doppelten Abschirmung für eine stabile Signalübertragung ausgeführt.
Die Steckverbinder sind mit vergoldeten Kontakten ausgestattet.

Spezifikationen
Marke: Delock
Produkttyp: DVI-Verlängerungskabel
Anschluss 1: DVI-D male (24+1)
Anschluss 2: DVI-D female (24+1)
Tatsächliche Konfiguration: Single Link (18+1 intern angeschlossen)
Signalart: digitales Video
Maximale Auflösung: 1920 x 1200 @ 60 Hz
Übertragungsgeschwindigkeit: 3.96 Gbit/s
AWG: 30
Leiter: Kupfer
Abschirmung: doppelt
Kontakte: vergoldet
Zulassungszeichen: CE, WEEE

Verwendete Begriffe
DVI-D: eine digitale Videoschnittstelle ausschließlich für digitale Signale.
Single Link: eine Konfiguration, die für Auflösungen bis zu 1920 x 1200 geeignet ist.
Dual Link: eine Konfiguration mit zusätzlichen Pins für höhere Bandbreite.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
AWG: ein Maß für die Dicke von Leitern.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie zur Entsorgung von Elektrogeräten.

Erklärung DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
24+5: DVI-I
12+5: DVI-A
