ST Glasfaserkabel

Wie funktioniert ein ST-Glasfaserkabel?

. Dieses Kabel wird für den Transport von Computerdaten verwendet. Im Gegensatz zum klassischen Kupfer-Netzwerkkabel, bei dem die Daten mit elektrischen Impulsen transportiert werden, arbeitet ein Glasfaserkabel mit Lichtimpulsen. Dieses Kabel besteht aus einem Glaskern, der die Lichtimpulse leitet. Dieser ist zum Schutz von einem Mantel umgeben. Für den Kern wurde eine Glasart gewählt, die dafür sorgt, dass das auf einer Seite in die Faser eintretende Licht durch die Reflexion der Wand in der Faser eingeschlossen bleibt und erst auf der anderen Seite der Faser wieder austritt. In der Praxis wird eine LED oder Laserdiode verwendet, um die elektrischen Datenimpulse in Lichtimpulse umzuwandeln, die durch das Kabel transportiert werden. Auf der anderen Seite des Kabels werden die Lichtimpulse durch einen lichtempfindlichen Halbleiter wieder in elektrische Datenimpulse umgewandelt. Ein Kupfer-Netzwerkkabel ist mit mehreren Adernpaaren ausgestattet, die zur Übertragung von Daten in beide Richtungen verwendet werden. Dies wird als Vollduplex bezeichnet. In der Praxis wird in der Regel ein einzelner Glasfaser in einer Richtung verwendet. Um bei einer Vollduplex-Verbindung Daten in beide Richtungen senden zu können, ist es daher in der Regel erforderlich, zwei Glasfaser zu verwenden.

Merkmännlich von ST-Glasfaser

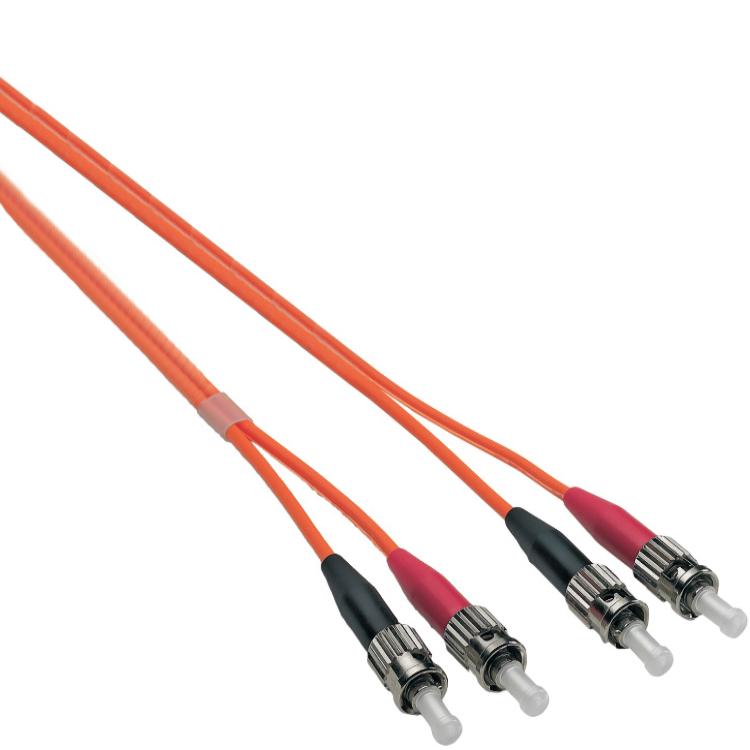

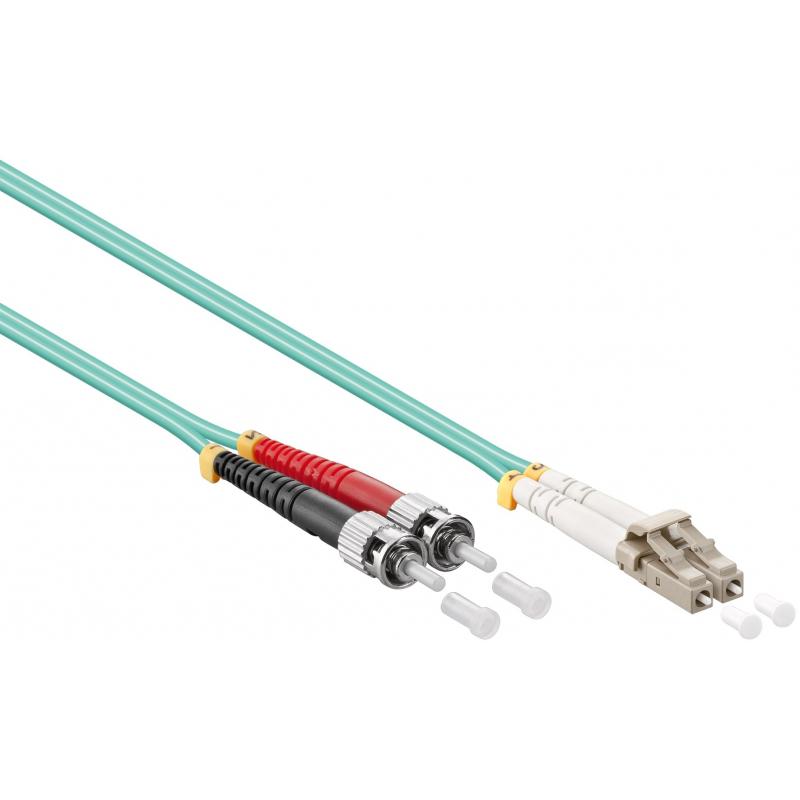

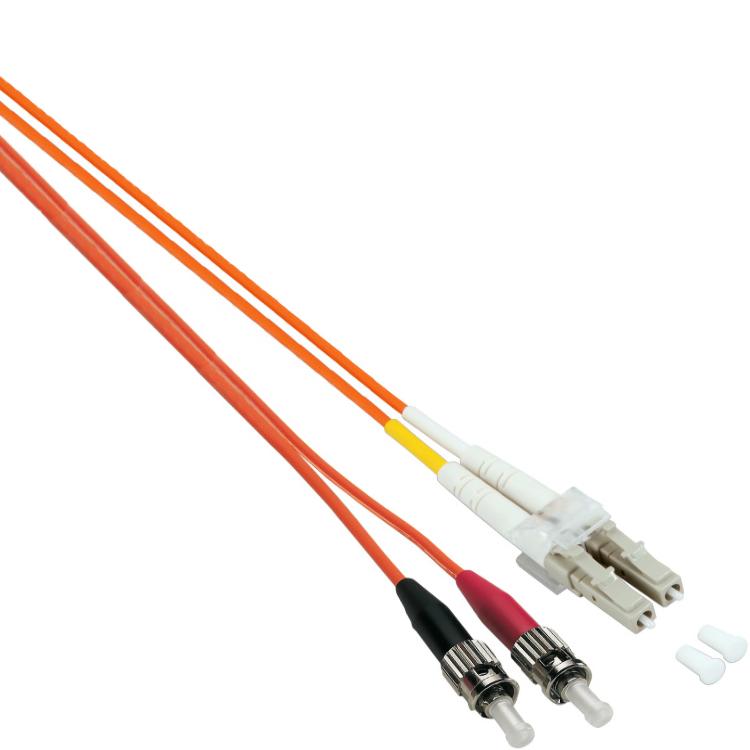

Ein ST-Glasfaser hat ST-Stecker auf einer oder auf beiden Seiten. Der ST-Stecker ist nach wie vor ein häufig verwendeter Stecker mit Bajonettverschluss. Der Steckverbinder besteht aus einem lichtleitenden Teil und einem Gehäuse mit einem Verriegelungsring. Dieser Verriegelungsring arbeitet nach dem Bajonettprinzip. Im gesteckten Zustand fallen die Stifte des Chassisteils unter die Unterlegscheibe. Durch Drehen des Verriegelungsrings um eine Vierteldrehung im Uhrzeigersinn werden die Stifte im Ring verriegelt und der Steckverbinder fest eingerastet. Zum Lösen des Steckers wird daher der Verriegelungsring eine Vierteldrehung gegen den Uhrzeigersinn gedreht. Der Stecker kann dann leicht herausgezogen werden. Bei einem ST-Glasfaserkabel ist eine Seite eines Kabels mit einem oder zwei ST-Steckern ausgestattet. Für die andere Seite können ST- oder LC-Stecker gewählt werden. Der LC-Stecker ist ein quadratischer Miniaturstecker, der auch als Lucent-Stecker bekannt ist. Bei einem Duplex-ST-Glasfaser sind die beiden Stecker farblich gekennzeichnet, so dass die sendende und die empfangende Faser leicht voneinander unterschieden werden können.

Single- und Multimode

Bei der Bestellung ist es wichtig, zwischen Single- und Multimode-Verkabelung zu unterscheiden, da diese beiden Typen nicht kompatibel sind. Licht ist physikalisch gesehen ein Wellenphänomen, das physikalisch gesehen Raum einnimmt. Je nach Querschnitt der Glasfaser kann sich das Licht auf einem oder mehreren Wegen durch die Glasfaser bewegen. Multimode-Verkabelung hat eine Kerndicke, die es dem Licht ermöglicht, sich auf unterschiedliche Weise durch den Kern auszubreiten. Ein Teil des Lichts wird direkt durch den Kern wandern und ein Teil wird auf seinem Weg zwischen den Wänden hin- und herprallen. Dadurch entsteht ein Zeitunterschied zwischen diesen verschiedenen Ausbreitungsmodi. Dies wird als Zeitverzögerung bezeichnet, was bedeutet, dass ein kurzer Lichtimpuls, der durch eine Multimode-Faser läuft, über mehr Zeit verteilt wird. Dieser Effekt begrenzt die maximal nutzbare Länge eines Multimode-Kabels. Ein Singlemode-Glasfaser hat einen dünnen Kern, der es dem Licht ermöglicht, sich nur in einem Modus zu bewegen. Ein Lichtimpuls bleibt daher viel länger erhalten. Ein Singlemode-Glasfaser kann daher für wesentlich größere Entfernungen verwendet werden.

OM und OS-Klassifizierung

. OM steht für Optical Multimode und ist eine Qualitätsbezeichnung für Multimode-Glasfaser . OM ist das Maß für die maximännlich Entfernung und Datenrate eines Glasfaser und hängt von der modalen Bandbreite ab. Dies wird in MHz mal KM oder GHz mal Meter ausgedrückt. Die modale Bandbreite ist abhängig von der verwendeten Wellenlänge. Um die Auswahl von Multimode-Glasfaser zu vereinfachen, hat die Industrie vier OM-Kategorien geschaffen. Eine höhere OM-Klasse bedeutet einfach ein besseres ST-Glasfaserkabel. In der folgenden Tabelle können Sie die minimal erforderliche OM-Kategorie anhand der gewünschten Schnelligkeit und Kabellänge ermitteln.

.
ZUR KATEGORIE 100 MB/S 1 GB/S 10GB/S 40 GB/S 100 GB/S
OM1 2 Km 275 m 33 m n/a n/a
OM2 2 Km 550 m 82 m n.a. n.a.>
OM3 2 Km 550 m 300 m 240 m 100 m
OM4 2 Km 550 m 350 m 150 m


Die OS-Klassifizierung ist ein Qualitätsindikator für Singlemode-Glasfaser. Der alte OS1-Standard wird aufgrund neuer und verbesserter Produktionstechniken nur noch selten verwendet. Alle von uns gelieferten Singlemode-Glasfaser entsprechen der modernen OS2-Klassifizierung.
