Stromversorgung

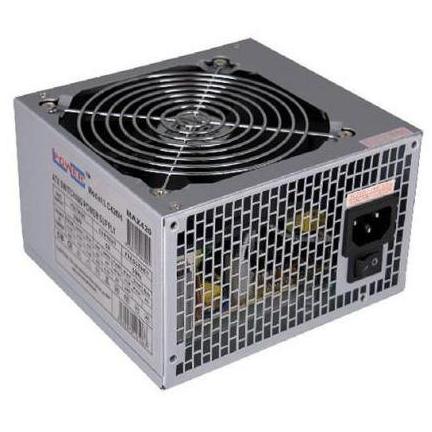

Welches Computer-Netzteil brauchen Sie?

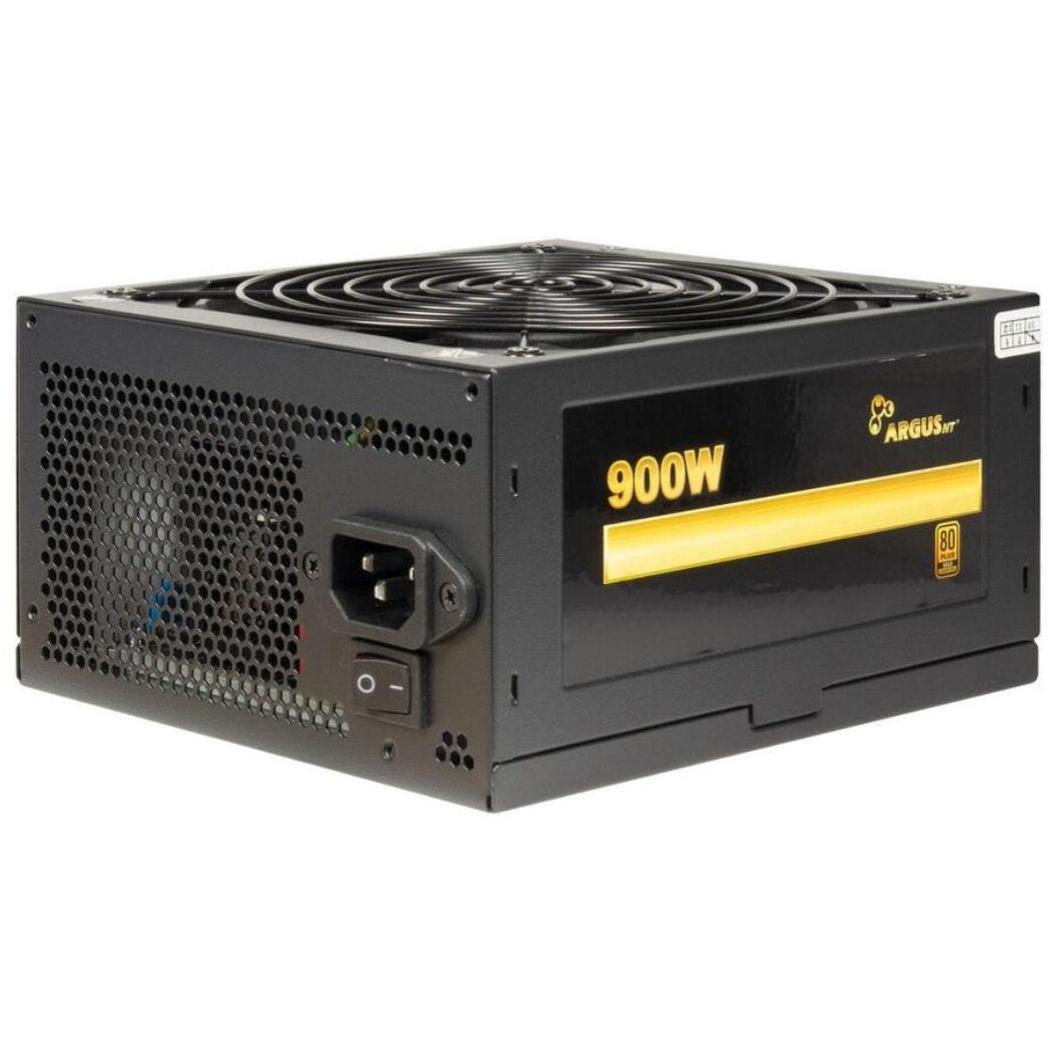

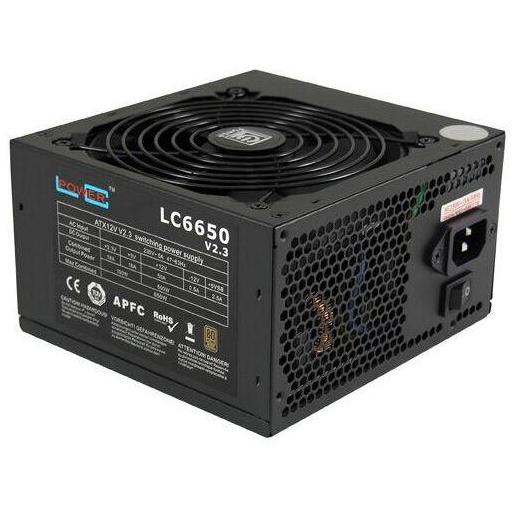

Zunächst einmal muss die Leistung eines Computernetzteils ausreichen, um alle Komponenten in Ihrem PC mit Strom zu versorgen. Dazu müssen Sie die maximännlich Leistung jeder von Ihnen verwendeten Komponente aufschreiben und addieren. Sie können auch eine Tabellenkalkulation verwenden, um verschiedene Szenarien zu vergleichen. Die Leistung eines Computernetzteils sollte dieser Gesamtleistung entsprechen oder diese übersteigen. Wenn Sie Ihren PC erweitern oder aufrüsten, ist es wichtig, ein Computernetzteil zu wählen, das mehr Leistung als unbedingt nötig liefern kann. Dies wird als Überkapazität bezeichnet. Die Leistung eines Computernetzteils wird in der Anzahl von Watt angegeben, die das Netzteil bei maximännlichr Leistung abgeben kann, während die Ausgangsspannung stabil bleibt. Die Wattzahl ist gleich der Spannung eines Ausgangs mal dem zugeführten Strom. Wenn ein Computernetzteil eine maximännlich Leistung von 300 Watt hat, dann kann es bei einer Versorgungsspannung von 12 Volt 300 Watt/ 12 Volt = 25 Ampere liefern. Die Komponenten eines PCs benötigen mehr Strom, dann regelt die Sicherung im Computer die Ausgangsspannung nach unten oder die Stromversorgung komplett ab. .

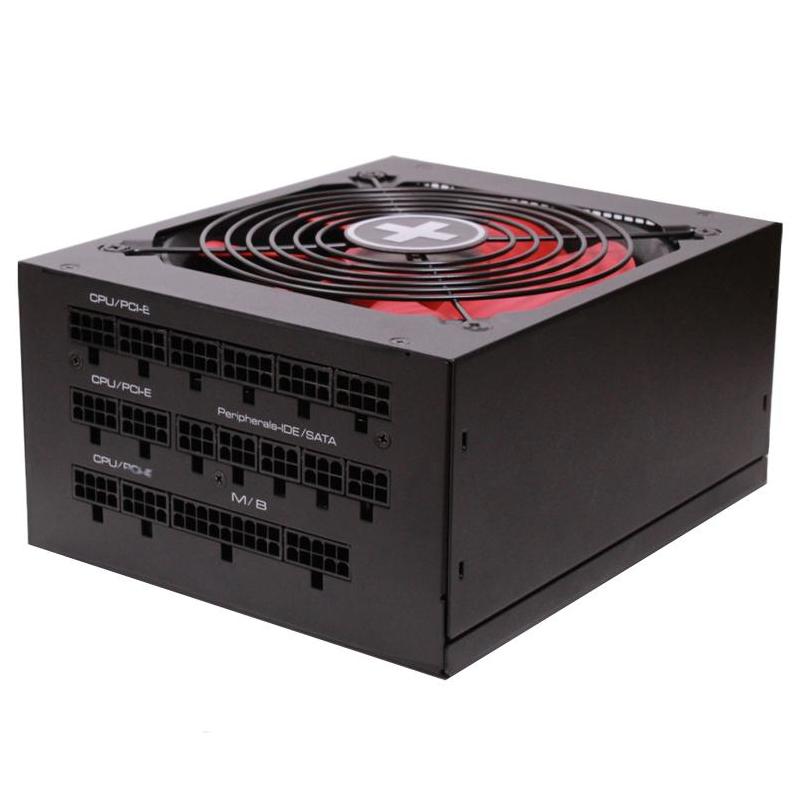

Es ist auch wichtig, dass Ihr neues Computernetzteil die richtigen Anschlüsse hat und dass jeder Anschluss über genügend Anschlüsse am Netzteil verfügt. Der bekannteste Typ ist der Molex-Stecker. Dieser ältere Stromanschluss ist immer noch beliebt für den Anschluss von Peripheriegeräten. Molex stellt zwei Versorgungsspannungen von 12 und 5 Volt zur Verfügung und hat vier Drähte. Zwei Drähte werden für den 12-Volt-Stromkreis und zwei Drähte werden für den 5-Volt-Stromkreis verwendet. Beide Stromkreise haben also einen eigenen Nullleiteranschluss. Der Molex-Stecker an einem Netzkabel ist eine Buchsenversion. Er passt auf den Standard-Molex-Stecker älterer Peripheriegeräte. Der Molex-Stecker wird manchmal auch AMP-Stecker genannt, nach dem Hersteller, der diesen Stromstecker zuerst eingeführt hat. Der SATA-Stromanschluss ist ein moderner, kleiner 15-poligiger Stecker. Es bietet nicht zwei, sondern drei verschiedene Versorgungsspannungen: 3,3, 5 und 12 Volt. Der Vorteil der Verwendung eines Mehrfachsteckers ist, dass mehrere Pins des Steckers parallel für einen einzigen Stromversorgungsanschluss verwendet werden können. Dadurch wird der Übergangswiderstand reduziert und es kann mehr Strom durch den Stecker übertragen werden.

>

PCIe-Anschlüsse

Für die Stromversorgung von PCIe-Erweiterungskarten wurden verschiedene Stromanschlüsse entwickelt. Der 6-poligige Standardstecker, der bis zu 75 Watt Leistung liefern kann, und die 8-poligige Version, die bis zu 150 Watt liefern kann. Eine Standardkarte mit 1x Busschnelligkeit kann an diesem 12-Volt-Anschluss maximal 0,5 Ampere ziehen, das sind 6 Watt. Eine Karte mit 4x höherer Busschnelligkeit kann an diesem 12-Volt-Anschluss maximal 2,1 Ampere ziehen, das sind 25 Watt. Dies gilt auch für eine vollwertige 1x-Karte. Eine 16-fach-Grafikkarte in voller Größe kann 5,5 Ampere aus dem 12-Volt-Bus ziehen, was 66 Watt entspricht. Nach der Initialisierung und Konfiguration können dies insgesamt 75 Watt sein. Diese maximännlich Leistung gilt pro PCIe-6-Pin-Stromanschluss. Die maximännlich Leistung kann noch weiter erhöht werden, indem mehrere Stromanschlüsse an einer Grafikkarte angebracht werden. Ein zweiter 6-poligiger Anschluss fügt weitere 75 Watt hinzu. Um einer Grafikkarte noch mehr Leistung zur Verfügung zu stellen, wurde der 8-poligige PCIe-Stromanschluss entwickelt. Dieser kann maximal 12,5 Ampere bei 12 Volt liefern. Das sind 150 Watt. Mit zwei 8-poligigen PCIe-Stromanschlüssen kann eine Grafikkarte mit bis zu 300 Watt versorgt werden.

>

Motherboard-Anschlüsse

Für den Anschluss des Motherboards sind zwei Standards im Umlauf. Der ATX12V und der EPS 24 Standard. Beide haben einen 24-poligigen Hauptanschluss für die Stromversorgung des Motherboards. ATX12V hat einen zusätzlichen 4-poligigen Anschluss, um zusätzliche Leistung bereitzustellen. EPS 24 hat einen 8-poligigen Stecker mit zusätzlichen 12-Volt-Anschlüssen. Viele Hersteller wählen eine doppelte 4-poligige Version, so dass sie sowohl für einen EPS- als auch für einen ATX12V-Anschluss geeignet ist. Für einen ATX12-Anschluss müssen Sie lediglich den doppelten 4-poligigen Stecker in zwei Teile teilen. Eine Reihe von Hochleistungs-Motherboards verwenden einen doppelten 4+4 12-Volt-Anschluss. Aufgrund einer Normungsvorgabe, wonach der maximännlich Strom pro 12-Volt-Ausgang aus Sicherheitsgründen auf maximal 20 Ampere begrenzt wurde, begannen die Hersteller, den 12-Volt-Ausgang eines Computernetzteils in mehrere separate Ausgänge aufzuteilen. Die Anforderung wurde später fallen gelassen, aber viele Computernetzteile werden immer noch mit mehreren 12-Volt-Schienen geliefert. Der Vorteil von Mehrfachschienen ist, dass sie die Geräte auf verschiedene Stromversorgungskreise verteilen und so die Störeinflüsse reduzieren.

>
