DIN Chassis Klemme

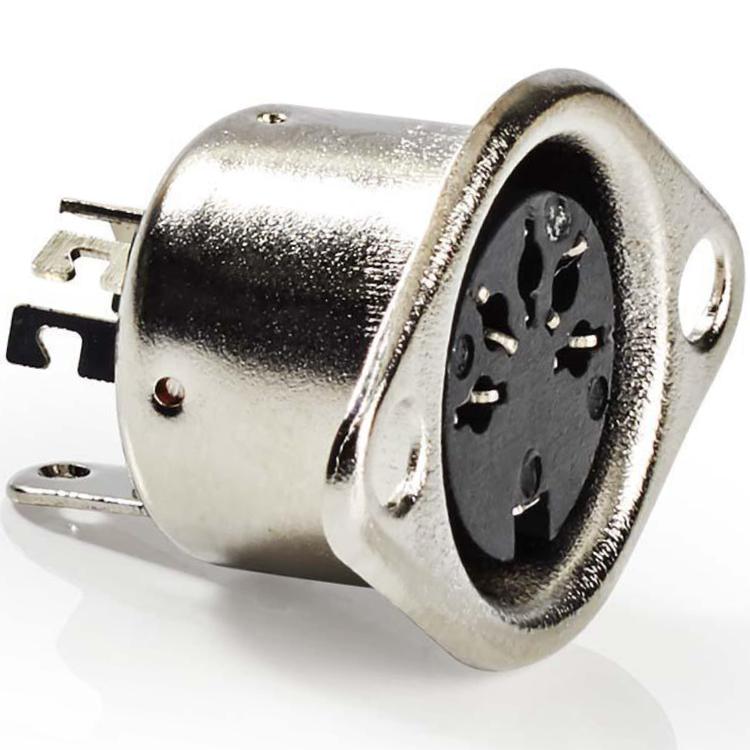

Dieser 5-polige DIN-Einbauverbinder wird zur Montage eines 5-poligen DIN-Anschlusses in Geräten oder Panels verwendet. Der Verbinder ist für den Einbau oder die Paneelmontage geeignet und wird für verschiedene Audio- und Signalverbindungen eingesetzt.
Der Verbinder verfügt über einen 5-poligen DIN-Buchsenanschluss mit einer Pin-Konfiguration von 180°. Diese Konfiguration wird häufig für analoge Audioverbindungen zwischen Audiokomponenten verwendet.
Der Anschluss wird über Lötanschlüsse befestigt. Die Leiter des Kabels werden direkt an die Kontaktstifte gelötet, wodurch eine stabile und zuverlässige Verbindung entsteht.
Der Verbinder ist mit einem Metallgehäuse ausgestattet, das für die Montage in einem Geräteschrank oder Montagepanel geeignet ist.

Spezifikationen
Verbindertyp: DIN-Einbauverbinder
Anschluss: 5-polige DIN-Buchse
Pin-Konfiguration: 180°
Montage: Panel / Einbau
Kabelbefestigung: Lötverbindung
Gehäusematerial: Metall
Anzahl der Kontakte: 5
Anzahl: pro Stück

Erläuterung
DIN-Verbinder: runder Verbinderstandard, der bei europäischen Audio-, Video- und Computergeräten verwendet wurde.
5-poliger DIN-Anschluss: Verbinder mit fünf Pins, der häufig für Stereo-Audioverbindungen und Signalübertragung zwischen Audiokomponenten verwendet wird.
180°-Pin-Layout: Konfiguration, bei der die fünf Pins in einem Halbkreis angeordnet sind. Dies ist die am häufigsten verwendete DIN-Konfiguration bei Audiogeräten.
Paneelmontage: Verbinder, der in einen Geräteschrank oder ein Montagepanel eingebaut wird, damit externe Kabel angeschlossen werden können.

Anwendungen
• Einbau von DIN-Anschlüssen in Geräten
• Reparatur von DIN-Anschlüssen
• Audioverbindungen mit DIN-Verbindern
