Anschlussfeld LC

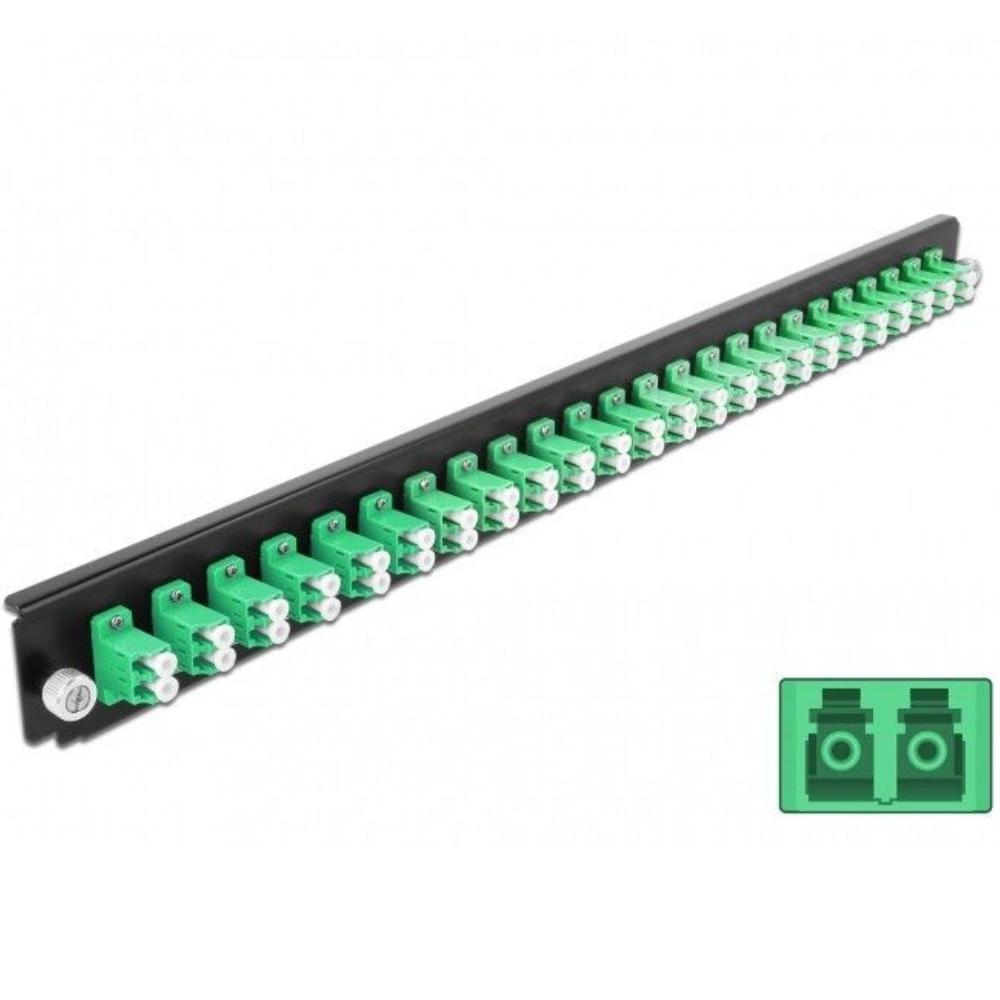

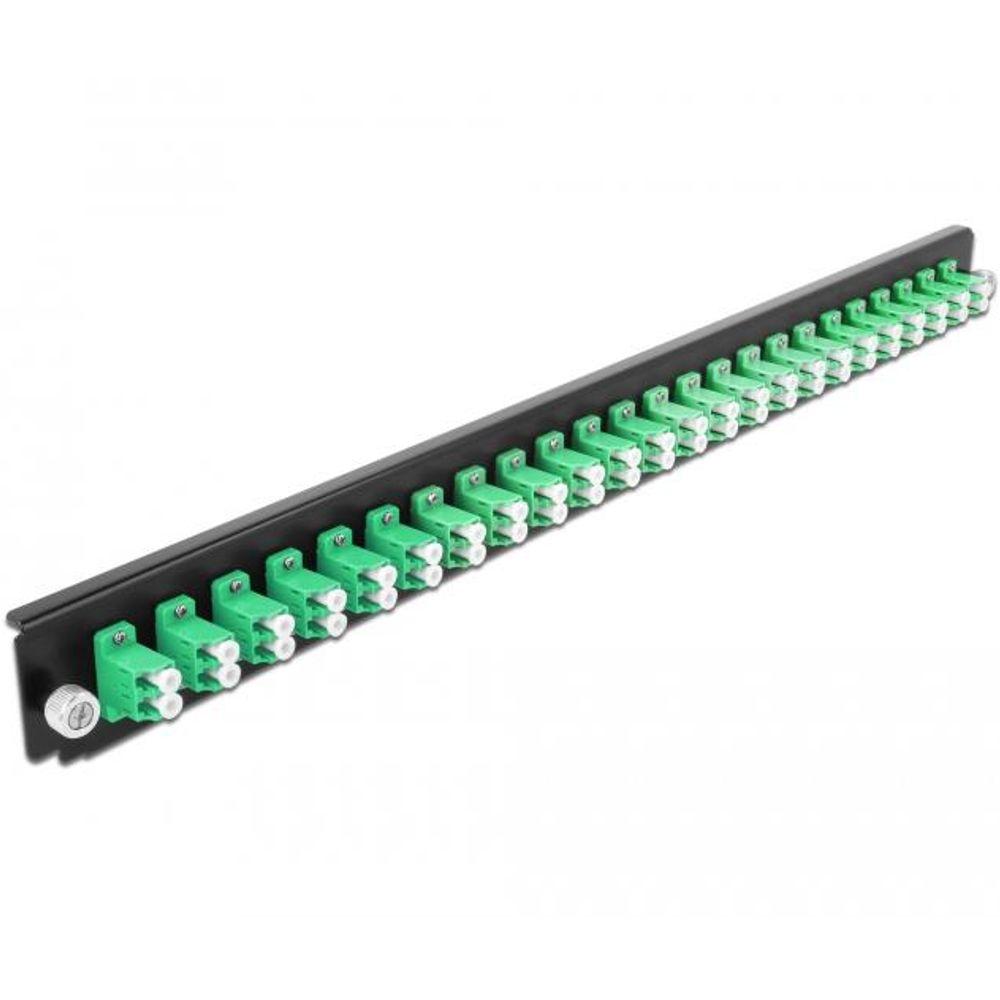

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und benötigt 1U Rackhöhe. Das Panel ist mit 24 LC Duplex Glasfaserkupplungen ausgestattet und dient als passiver Anschlusspunkt für Single-Mode-Glasfaserverbindungen mit kompakter Portdichte.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll-Spleißbox verwendet, um gespleißte Single-Mode-Glasfasern übersichtlich zu terminieren und weiterzuleiten. Die LC Duplex Kupplungen ermöglichen die Verwaltung von zwei einzelnen Fasern pro Port für gleichzeitiges Senden und Empfangen.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten LC Duplex Kupplungen. Die Kupplungen sind mit einer Zirkonoxid-Keramik-Ferrule ausgestattet, die eine präzise Ausrichtung der Glasfaseraadern gewährleistet. Staubschutzkappen verhindern Verschmutzung und Beschädigung von ungenutzten Anschlüssen.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 24
• Konnektoren: LC Duplex female > LC Duplex female
• Faserkapazität: 48 Glasfasern
• Ferrule: Zirkonoxid-Keramik
• Schutz: Staubschutzkappen pro Port
• Konstruktion: Metall-Frontpanel
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung der verwendeten Begriffe
• LC Duplex: Glasfasersteckverbinder, bei dem zwei einzelne Glasfasern pro Port angeschlossen werden, eine zum Senden und eine zum Empfangen. Dies ermöglicht Full-Duplex-Kommunikation innerhalb eines kompakten Steckverbinders.
• Single-Mode-Glasfaser: Glasfasertyp mit einem sehr schmalen Kern, der für die Übertragung über lange Distanzen mit geringer Dämpfung und hoher Signalqualität ausgelegt ist.
• OS2: Single-Mode-Glasfaserkategorie, die für Langstreckenanwendungen und hohe Datenraten geeignet ist. OS2 wird in Zugangs- und Backbone-Netzwerken eingesetzt und ist für den Einsatz mit Lasern bei Wellenlängen wie 1310 nm und 1550 nm optimiert.
• Zirkonoxid-Keramik-Ferrule: Präzisionsteil, das die exakte Zentrierung von Glasfaseraadern gewährleistet und für geringe Dämpfung und stabile Signalübertragung unerlässlich ist.
• 19-Zoll: Internationale Rack-Standard für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U 44,45 mm entspricht.
