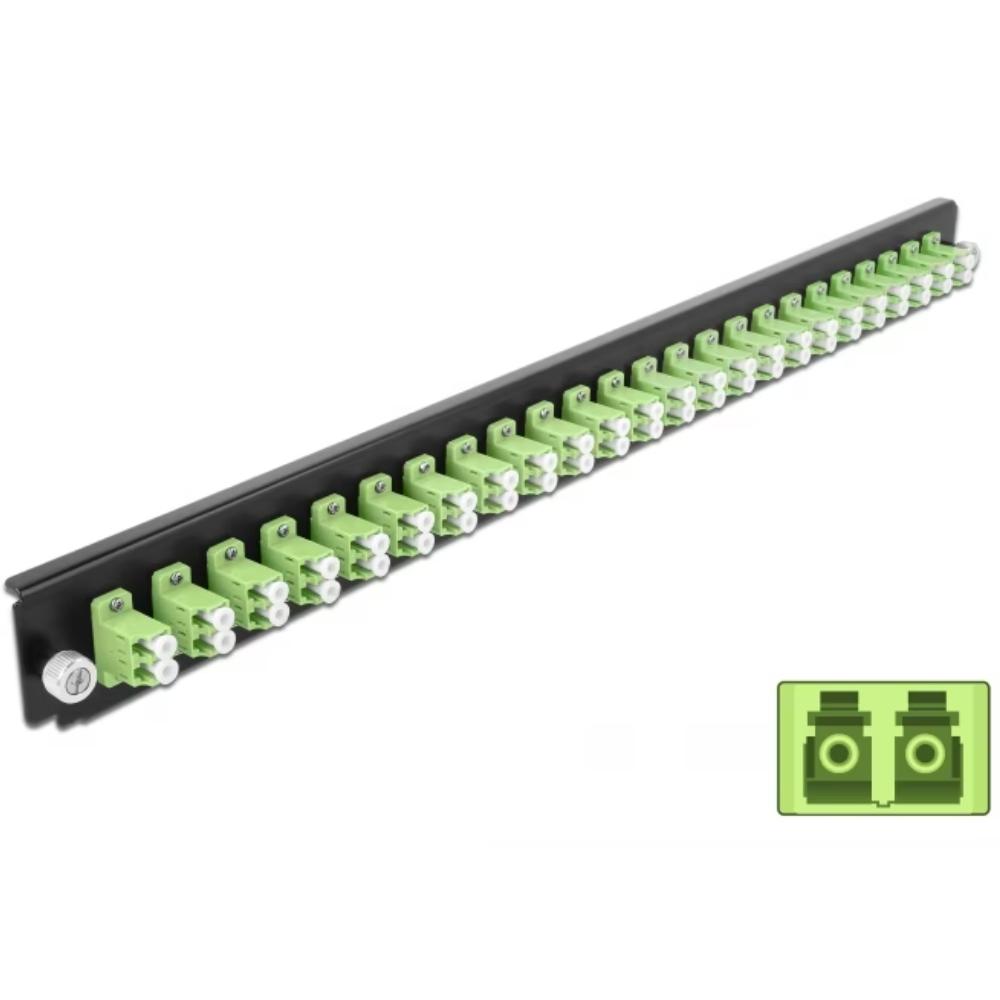

Anschlussfeld LC

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll Switch-Box bestimmt und belegt 1U Rack-Höheneinheiten. Das Panel ist mit 24 LC Duplex Glasfaserkupplungen ausgestattet und dient als passive Anschlusstelle für Glasfaserverbindungen mit mittlerer Faserdichte.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll Switch-Box verwendet, um gespleißte Glasfasern übersichtlich zu terminieren und zu verbinden. Die LC Duplex Kupplungen ermöglichen die Verwaltung von zwei separaten Glasfasern pro Port in einer kompakten Rack-Aufstellung.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metall-Frontplatte mit integrierten LC Duplex Kupplungen. Die Kupplungen sind mit einer Zirkoniumoxid-Keramikferrule für eine präzise Ausrichtung der Glasfaskerne ausgestattet. Schutzkappen verhindern Verschmutzung und Beschädigung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Switch-Box
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 24
• Steckverbinder: LC Duplex female > LC Duplex female
• Faser-Kapazität: 48 Glasfasern
• Ferrule: Zirkoniumoxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metall-Frontpanel
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung verwendeter Begriffe
• LC Duplex: Glasfasersteckverbinder, bei dem pro Port zwei separate Glasfasern angeschlossen werden, eine zum Senden und eine zum Empfangen. Dies ermöglicht Full-Duplex-Kommunikation in einem kompakten Steckverbinder.
• Multimode-Glasfaser: Glasfasertyp mit einem größeren Kern als Single-Mode, bestimmt für die Übertragung über kürzere Distanzen innerhalb von Gebäuden und Rechenzentren.
• OM2: Multimode-Glasfaserkategorie mit einem 50 µm Kern und einer Bandbreite von ca. 500 MHz·km. Unterstützt 1 Gb/s bis ca. 550 Meter und höhere Datenraten über kürzere Distanzen. OM2 wird häufig in bestehenden LAN- und Backbone-Installationen eingesetzt.
• Zirkoniumoxid-Keramikferrule: Präzisionsteil, das für eine exakte Zentrierung von Glasfaserkernen sorgt, unerlässlich für geringe Dämpfung und stabile Signalübertragung.
• 19-Zoll: Internationale Rack-Norm für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U 44,45 mm entspricht.
