Anschlussfeld SC

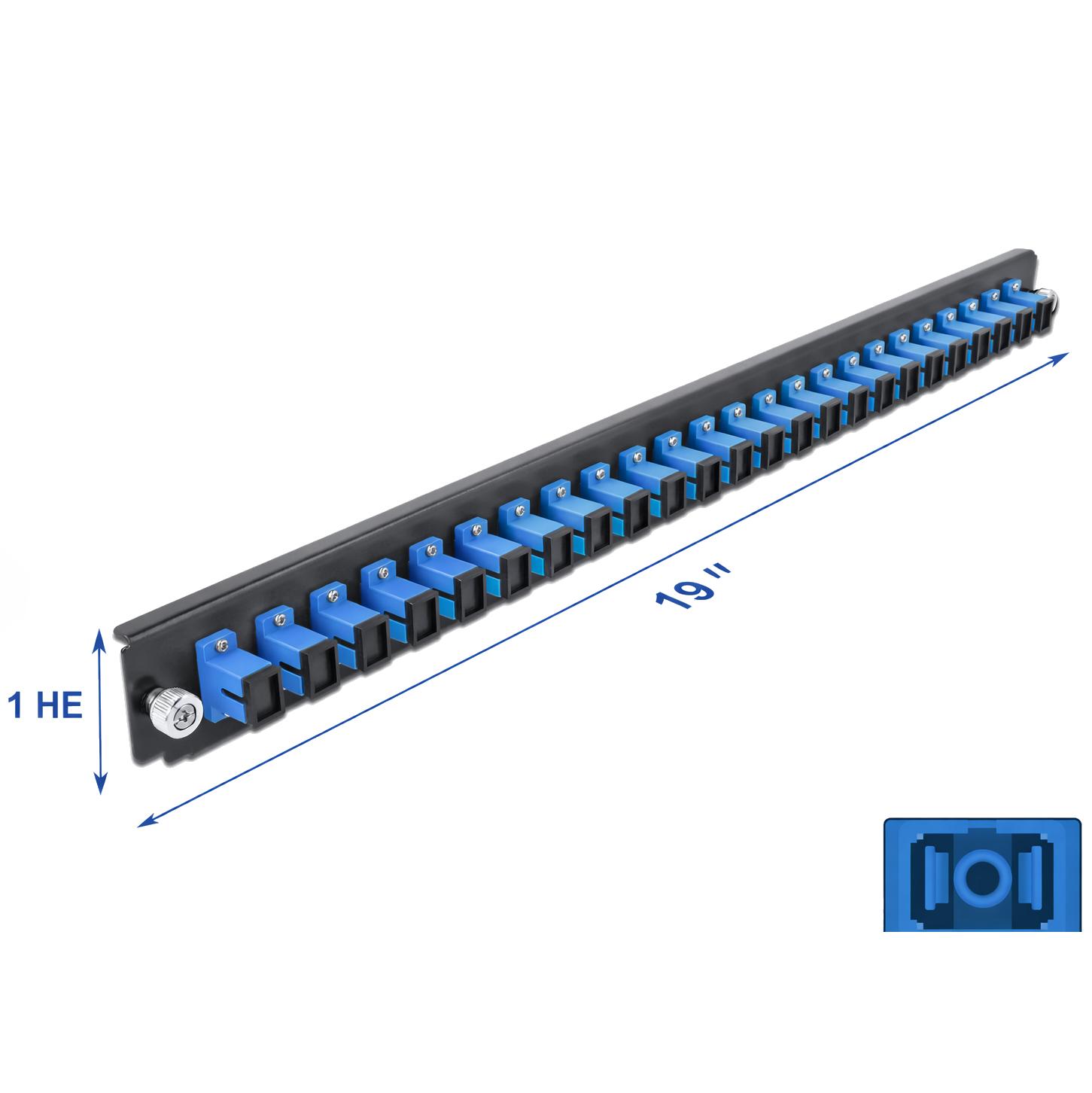

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und belegt eine 1U-Rackhöhe. Das Panel ist mit 24 SC Simplex Glasfaserkupplungen ausgestattet und dient als passiver Anschlusspunkt für Single-Mode-Glasfaserverbindungen mit Einzeladerterminierung.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll-Spleißbox verwendet, um gespleißte Single-Mode-Glasfasern übersichtlich zu terminieren und weiterzuverbinden. Die SC Simplex Kupplungen eignen sich für Anwendungen, bei denen pro Port eine einzelne Glasfaser verwendet wird.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten SC Simplex Kupplungen. Die Kupplungen sind mit einer Zirkoniumdioxid-Keramik-Ferrule ausgestattet, die eine präzise Ausrichtung der Glasfasernkerne ermöglicht. Schutzkappen verhindern die Verschmutzung und Beschädigung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 24
• Steckverbinder: SC Simplex female > SC Simplex female
• Faserkapazität: 24 Glasfasern
• Ferrule: Zirkoniumdioxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metall-Frontpanel
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung der verwendeten Begriffe
• SC Simplex: Glasfasersteckverbinder mit einer einzelnen Faser pro Port. Diese Ausführung wird bei Simplex-Verbindungen verwendet, bei denen Senden und Empfangen über separate Anschlüsse erfolgen.
• Single-Mode Glasfaser: Glasfasertyp mit einem sehr schmalen Kern, der für die Übertragung über lange Distanzen mit geringer Dämpfung und hoher Signalqualität entwickelt wurde.
• OS2: Single-Mode-Glasfaserkategorie für Langstreckenanwendungen und hohe Datenraten, optimiert für die Verwendung mit Lasern bei Wellenlängen wie 1310 nm und 1550 nm.
• Zirkoniumdioxid-Keramik-Ferrule: Präzisionsteil, das für die exakte Zentrierung von Glasfaserkernen sorgt und für geringe Dämpfung und stabile Signalübertragung unerlässlich ist.
• 19-Zoll: internationale Rack-Norm für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U gleich 44,45 mm entspricht.
