Anschlussfeld SC

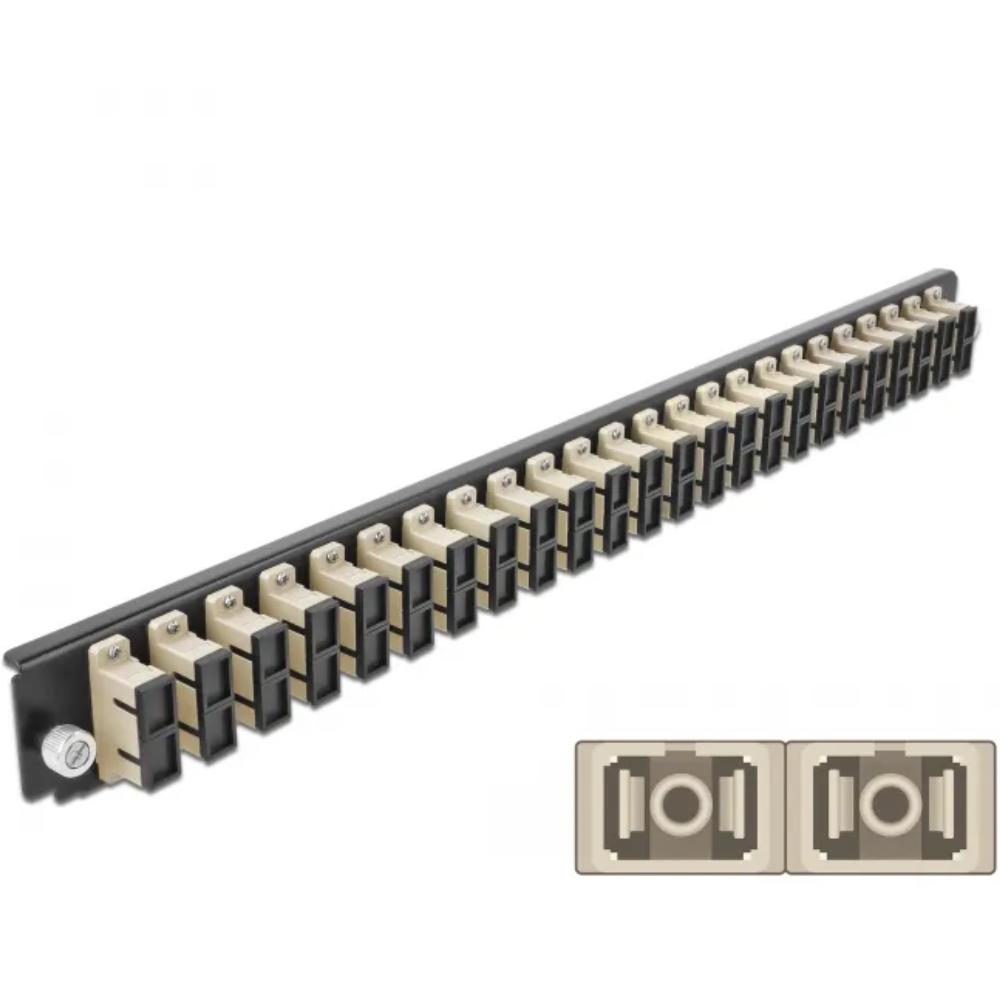

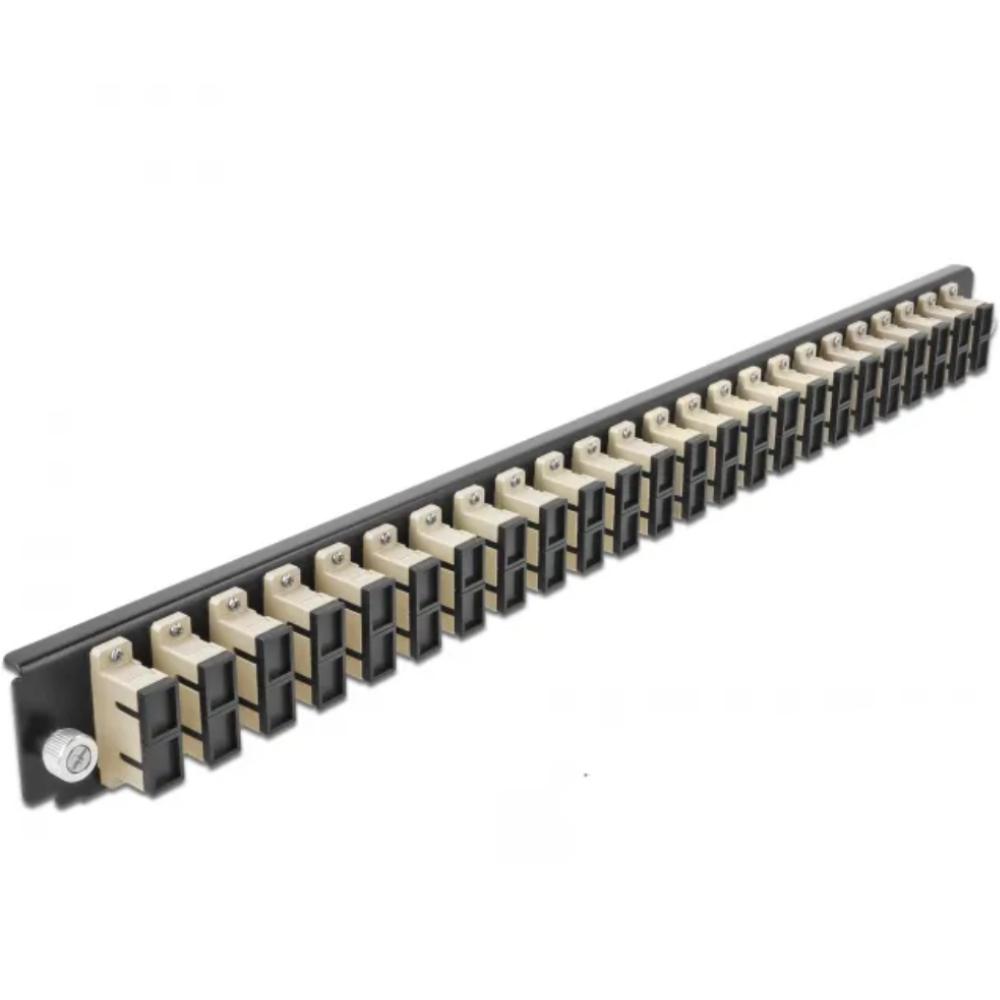

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und belegt eine Rackhöhe von 1U. Das Panel ist mit 24 SC Duplex Glasfaserkupplungen ausgestattet und wird als passiver Anschlusspunkt für Glasfaserverbindungen mit Duplex-Faserterminierung verwendet.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll-Spleißbox verwendet, um gespleißte Glasfasern übersichtlich zu terminieren und zu verbinden. Die SC Duplex-Kupplungen eignen sich für Anwendungen, bei denen pro Port zwei separate Glasfasern zum gleichzeitigen Senden und Empfangen verwendet werden.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten SC Duplex-Kupplungen. Die Kupplungen sind mit einer Zirkoniumdioxid-Keramik-Ferrule für eine präzise Ausrichtung der Glasfasakerne ausgestattet. Schutzkappen verhindern die Verschmutzung und Beschädigung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl der Ports: 24
• Anschlüsse: SC Duplex female > SC Duplex female
• Faserkapazität: 48 Glasfasern
• Ferrule: Zirkoniumdioxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metallfrontplatte
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung der verwendeten Begriffe
• SC Duplex: Glasfasersteckverbinder, bei dem pro Port zwei separate Glasfasern angeschlossen werden, eine zum Senden und eine zum Empfangen. Dies ermöglicht eine Full-Duplex-Kommunikation.
• Zirkoniumdioxid-Keramik-Ferrule: Präzisionsteil, das für die exakte Zentrierung von Glasfasakerne sorgt, unerlässlich für geringe Dämpfung und stabile Signalübertragung.
• 19-Zoll: Internationale Rack-Norm für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U gleich 44,45 mm ist.
