Anschlussfeld SC

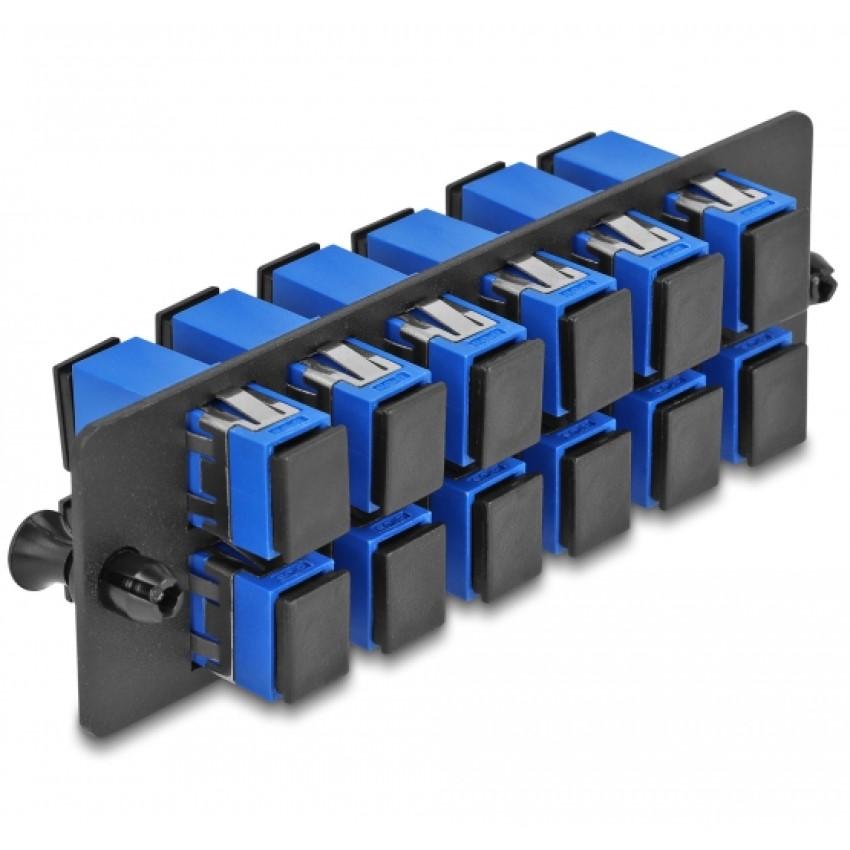

Dieses Glasfaser-Adapterpanel ist für die Montage in einem 19-Zoll Glasfaser-HD-Patchpanel vorgesehen und belegt im System eine Höhe von 1 HE (Rackeinheit). Das Panel ist mit 12 SC Simplex Glasfaserkupplungen ausgestattet und dient als passiver Verbindungspunkt für Single-Mode-Glasfaserverbindungen.

Anwendung
Dieses Adapterpanel wird in einem 19-Zoll-High-Density-Glasfaser-Patchpanel verwendet, um Glasfaserverbindungen übersichtlich zu terminieren und weiterzuleiten. Die SC Simplex Kupplungen ermöglichen die direkte Verbindung von Glasfasersteckern über eine Female-zu-Female-Kupplung.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Kombination aus einem Metallträger mit integrierten SC Simplex Kupplungen. Die Kupplungen sind mit einer Zirkonoxid-Keramik-Ferrule ausgestattet, die eine präzise Ausrichtung der Glasfasern ermöglicht. Staubschutzkappen verhindern die Verschmutzung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Adapterpanel
• Montage: 19-Zoll Glasfaser-HD-Patchpanel
• Höheneinheit: 1U (innerhalb des HD-Systems)
• Anzahl der Ports: 12
• Steckverbinder: SC Simplex Female > SC Simplex Female
• Faserkapazität: 12 Glasfasern
• Ferrule: Zirkonoxid-Keramik
• Konstruktion: Metallträger mit Kunststoffkupplungen
• Abmessungen (L x B x H): 109 x 35 x 20 mm

Erläuterung der verwendeten Begriffe
• SC Simplex: Glasfaserstecker mit einer einzelnen separaten Faser pro Port, verwendet für Simplex-Verbindungen.
• Single-Mode-Glasfaser: Glasfasertyp mit einem sehr schmalen Kern, entwickelt für die Übertragung über lange Distanzen mit geringer Dämpfung.
• OS2: Single-Mode-Glasfaserkategorie für Langstreckenanwendungen und hohe Datenraten, optimiert für den Einsatz mit Lasern bei Wellenlängen wie 1310 nm und 1550 nm.
• Zirkonoxid-Keramik-Ferrule: Präzisionsteil, das für die exakte Zentrierung von Glasfaserkernen und eine stabile Signalübertragung sorgt.
• 19-Zoll: Internationale Rack-Norm für Netzwerk- und Glasfaserinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U gleich 44,45 mm ist.
