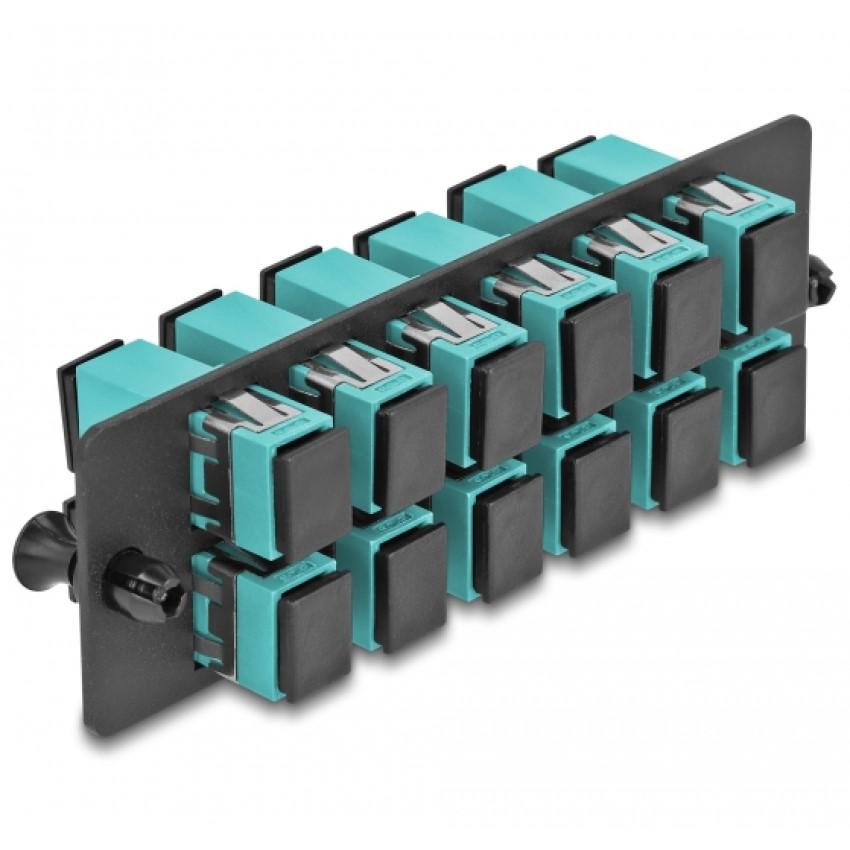

Anschlussfeld SC

Diese Glasfaser-Adapterplatte dient zum Verbinden von SC-Simplex-Glasfasersteckverbindern in einer 19-Zoll-High-Density-Patchumgebung gemäß ISO IEC 11801.
Das Modul verfügt über 12 SC Simplex-Kopplungen und ist für die Installation in einem 1U 19-Zoll HD (High Density) Glasfaserpatchpanel geeignet.
Die Adapterplatte ermöglicht die Verbindung von Glasfaserkabel-Steckverbindern (male) eins zu eins innerhalb einer modularen Patchanordnung.
Die integrierten Zirkoniumkeramik-Ferrulen gewährleisten eine präzise Ausrichtung der Glasfasern und eine stabile Signalübertragung.

Spezifikationen
• Typ Glasfaser-Adapterplatte für HD-Patchpanel
• Ausführung 12 Ports
• Anschluss Seite A 12 × SC Simplex Female
• Anschluss Seite B 12 × SC Simplex Female
• Steckverbinderstandard IEC 61754-4
• Fasertyp Multimode 50/125 µm
• Kategorie OM4

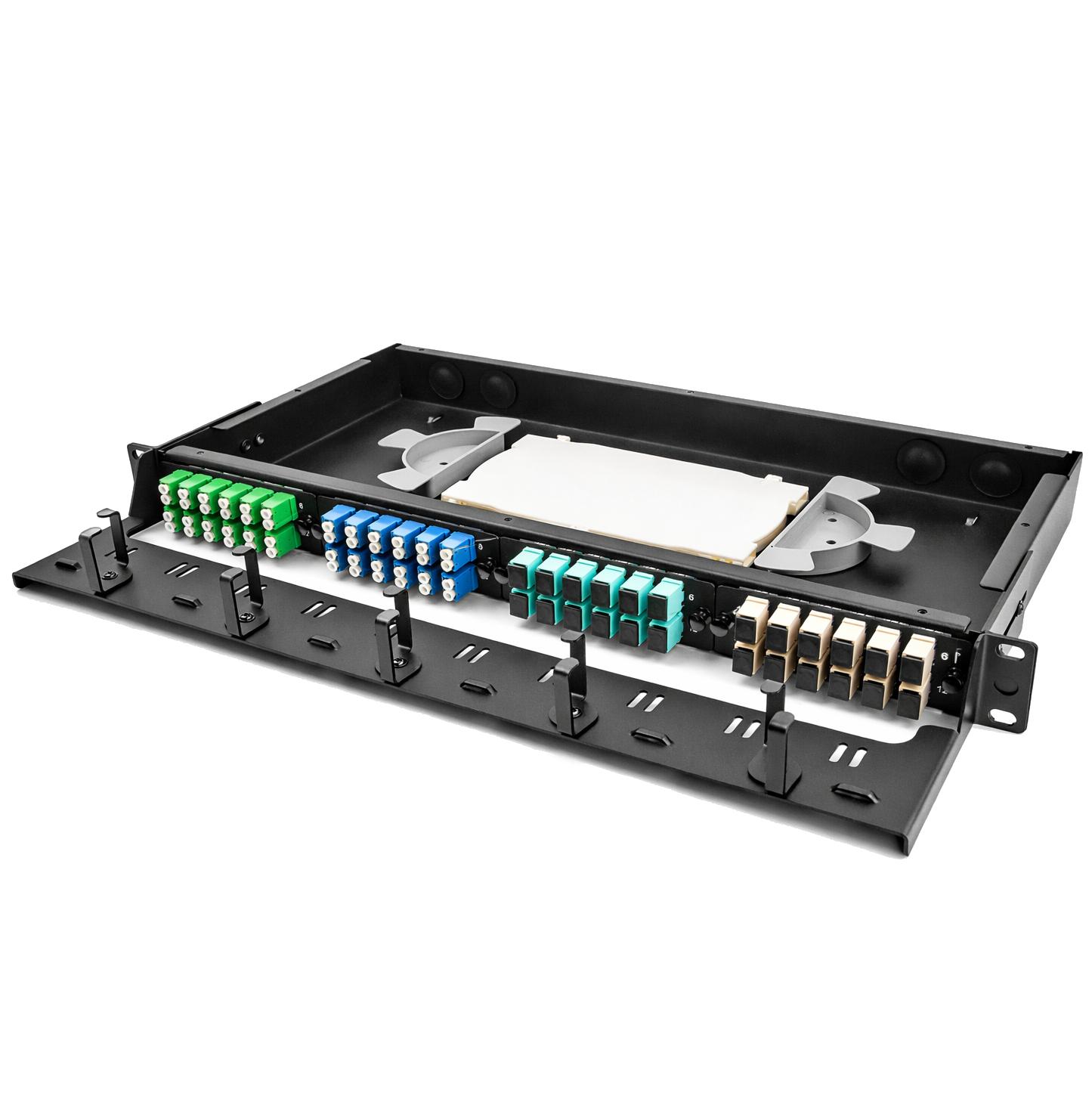

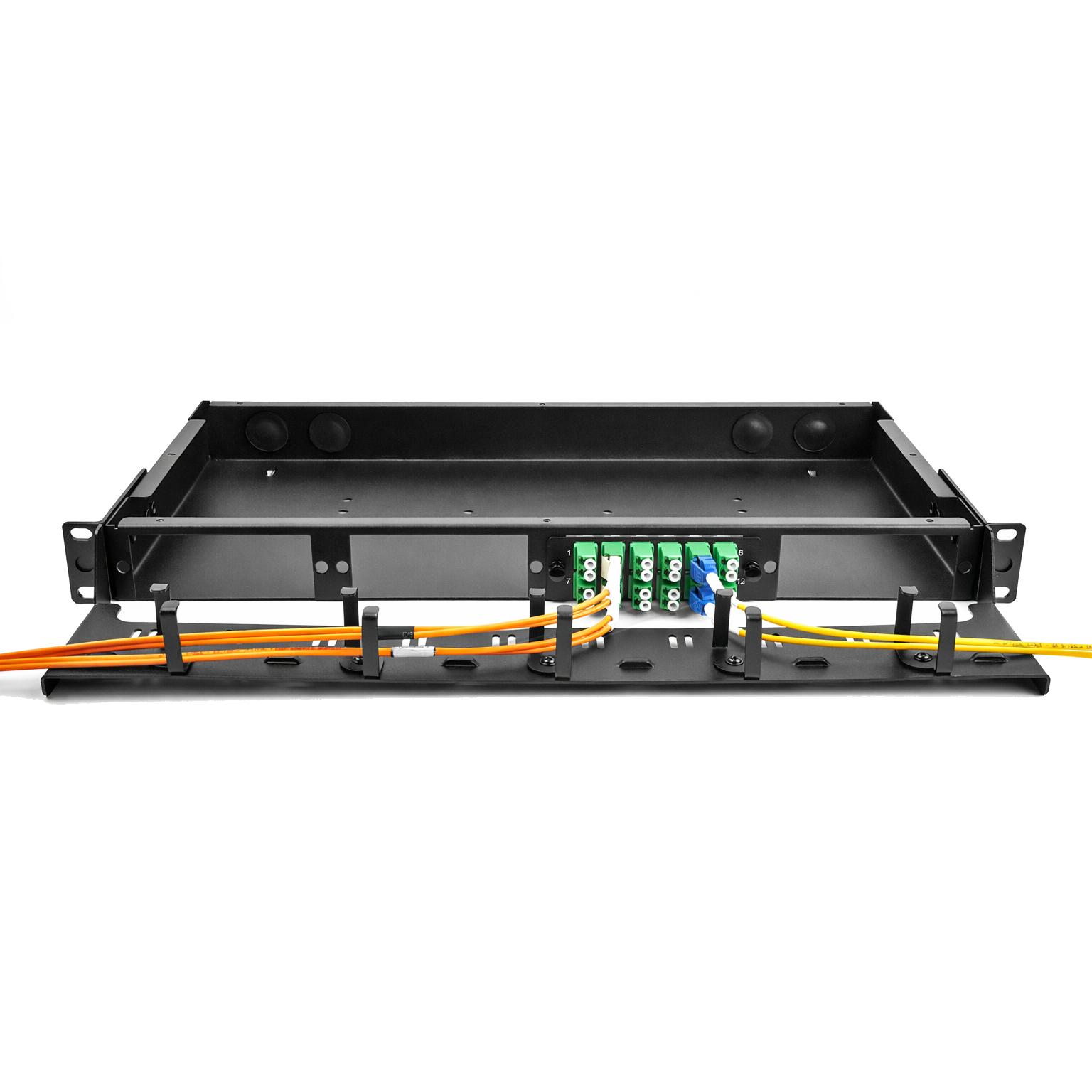

• Montage Geeignet für 19 Zoll HD-Patchpanel (1U)
• Ferrule Zirkoniumkeramik
• Staubschutz Schutzkappen vorhanden
• Material Metall / Kunststoff
• Abmessungen (LxBxH) ca. 109 × 35 × 20 mm

IEC-Normen
• IEC 61754-4 Definition der SC-Steckverbinder-Schnittstelle
• IEC 61300-3-4 Messmethode für Einfügedämpfung

Erläuterung der Begriffe
• SC Simplex Einzelglasfaser-Steckverbinderkonfiguration für eine einzelne Faserverbindung
• Simplex Eine Glasfaser für die unidirektionale Datenübertragung
• OM4 Laser-optimierte Multimode-Kategorie, geeignet für 10G/40G-Übertragung bei 850 nm
• Zirkonium-Ferrule Präzisionshülse aus Keramik zur exakten Zentrierung der Glasfasern
• High Density (HD) Hohe Portdichte in einer 19-Zoll-Rack-Umgebung

Allgemeine Erklärung zu Glasfaser-Adapterplatten
• Adapterplatten werden zur übersichtlichen Organisation von Glasfaserverbindungen in Patchschränken verwendet
• Modulare Bauweise erleichtert Erweiterung und Wartung
• 19-Zoll-Montage ist der Standard für professionelle Netzwerk- und Telekommunikationsinstallationen
