Anschlussfeld SC

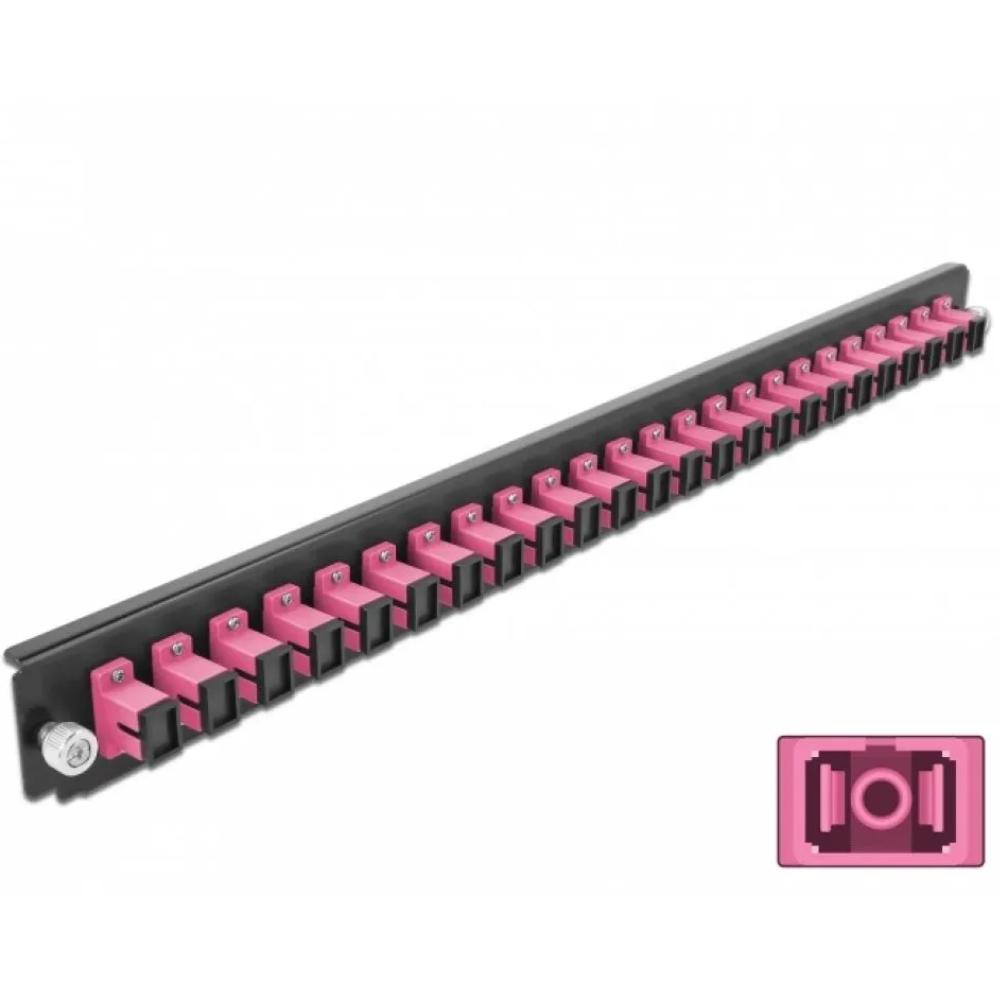

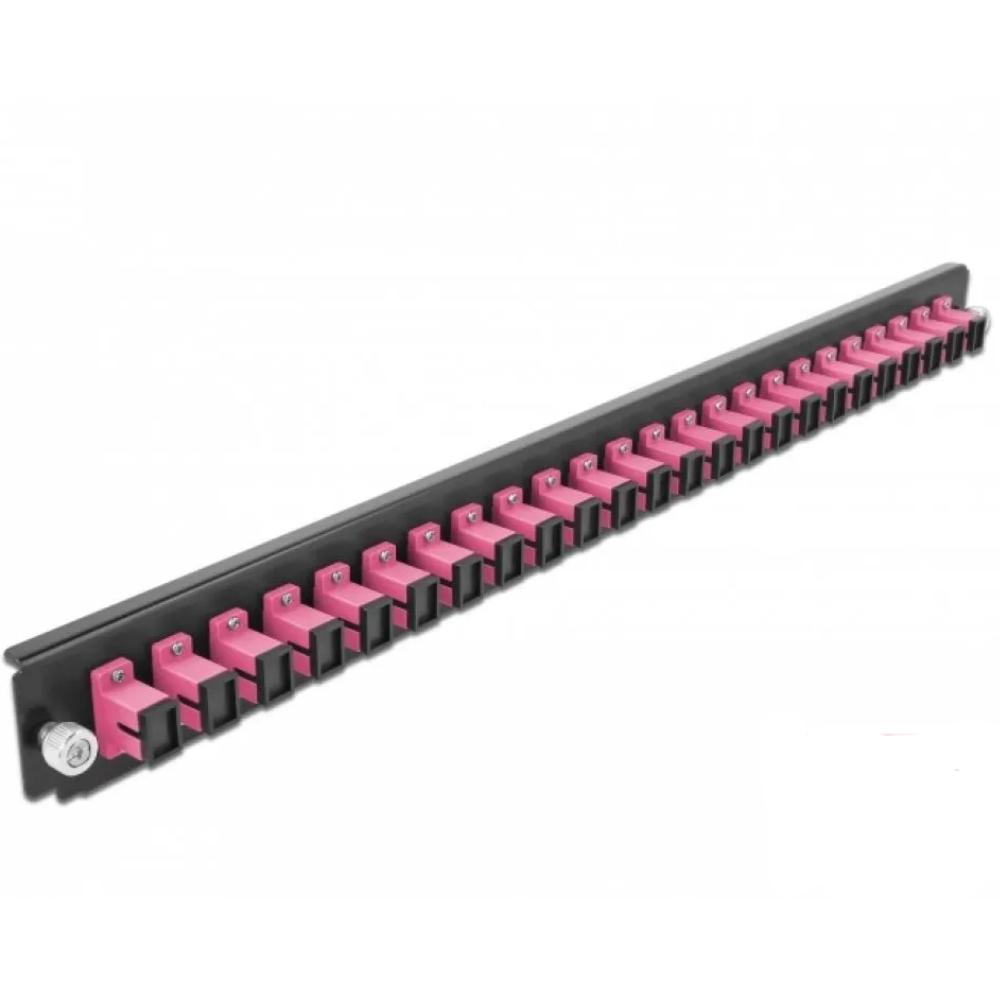

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und belegt eine Rackhöhe von 1U. Das Panel ist mit 24 SC Simplex Glasfaserkupplungen ausgestattet und wird als passiver Anschlusspunkt für Glasfaserverbindungen mit Einzelfaserterminierung verwendet.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll-Spleißbox verwendet, um gespleißte Glasfasern übersichtlich zu terminieren und zu verbinden. Die SC Simplex Kupplungen eignen sich für Anwendungen, bei denen pro Port eine einzelne Glasfaser verwendet wird.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten SC Simplex Kupplungen. Die Kupplungen sind mit einer Zirkoniumoxid-Keramikhülse für eine präzise Ausrichtung der Glasfasern aus. Schutzkappen verhindern Verschmutzung und Beschädigung von ungenutzten Anschlüssen.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 24
• Steckverbinder: SC Simplex female > SC Simplex female
• Faserkapazität: 24 Glasfasern
• Ferrule: Zirkoniumoxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metallfrontplatte
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung verwendeter Begriffe
• SC Simplex: Glasfasersteckverbinder mit einer einzelnen Faser pro Port. Diese Ausführung wird bei Simplex-Verbindungen verwendet, bei denen Senden und Empfangen über separate Anschlüsse erfolgen.
• Zirkoniumoxid-Keramikhülse: Präzisionsteil, das für die exakte Zentrierung von Glasfaserkernen sorgt, unerlässlich für geringe Dämpfung und stabile Signalübertragung.
• 19-Zoll: Internationale Rack-Standard für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U 44,45 mm entspricht.
