Anschlussfeld SC

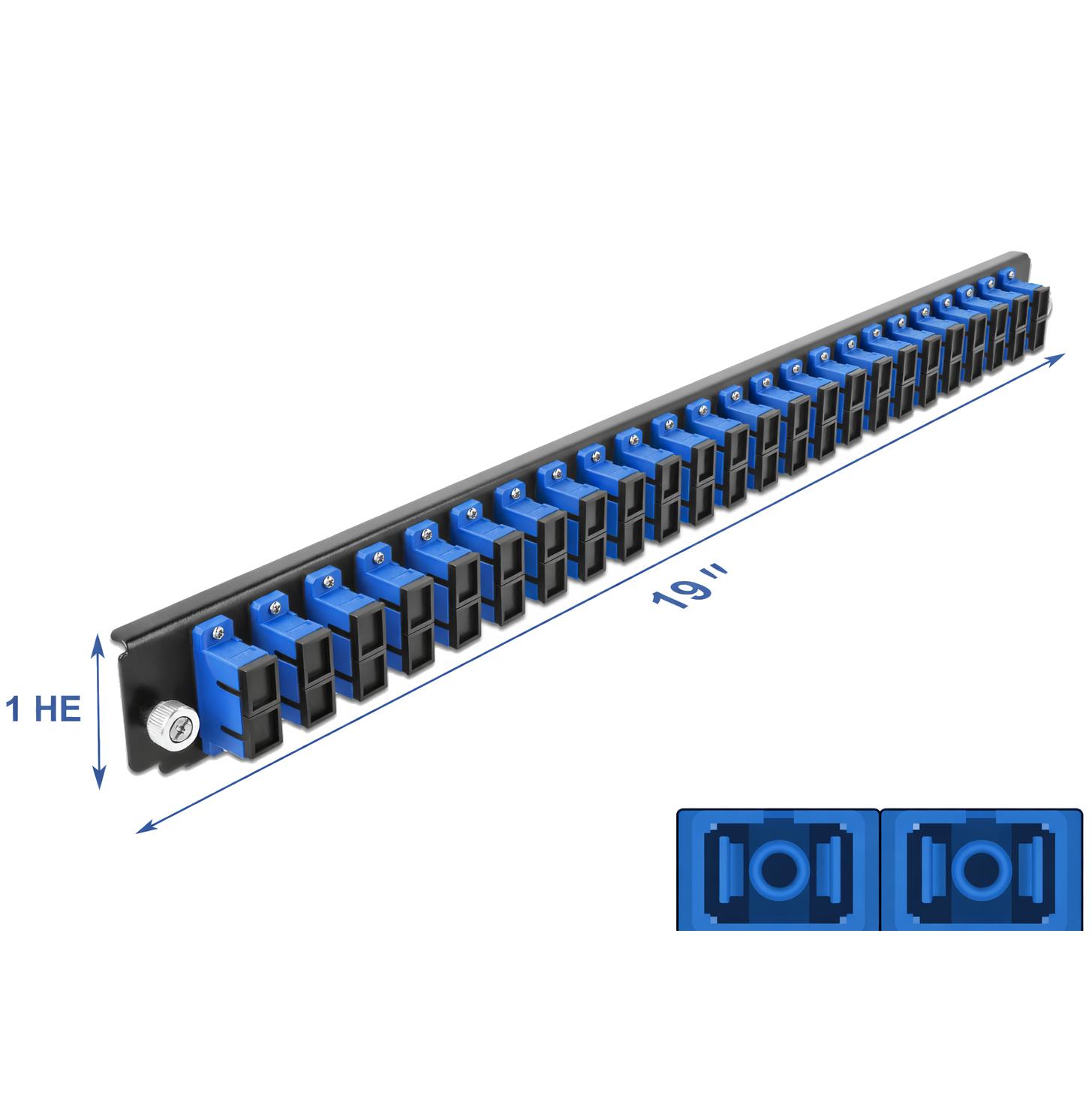

Dieses Glasfaser-Frontpanel ist für die Montage in einer 19-Zoll-Spleißbox vorgesehen und belegt eine 1U-Rack-Einheit. Das Panel ist mit 24 SC Duplex Glasfaserkupplungen ausgestattet und dient als passiver Anschlusspunkt für Single-Mode-Glasfaserverbindungen mit Duplex-Faserterminierung.

Anwendung
Dieses Frontpanel wird innerhalb einer 19-Zoll-Spleißbox verwendet, um gespleißte Single-Mode-Glasfasern übersichtlich zu terminieren und zu verbinden. Die SC Duplex Kupplungen eignen sich für Anwendungen, bei denen pro Port zwei separate Glasfasern für gleichzeitiges Senden und Empfangen verwendet werden.

Konstruktion und Eigenschaften
Das Panel besteht aus einer Metallfrontplatte mit integrierten SC Duplex Kupplungen. Die Kupplungen sind mit einer Zirkonoxid-Keramik-Ferrule für eine präzise Ausrichtung der Glasfasrkerne versehen. Schutzkappen verhindern die Verschmutzung und Beschädigung ungenutzter Anschlüsse.

Spezifikationen
• Typ: Glasfaser-Frontpanel für Spleißbox
• Rackformat: 19-Zoll
• Höheneinheit: 1U
• Anzahl Ports: 24
• Anschlüsse: SC Duplex female > SC Duplex female
• Faserkapazität: 48 Glasfasern
• Ferrule: Zirkonoxid-Keramik
• Schutz: Schutzkappen pro Port
• Konstruktion: Metall-Frontpanel
• Abmessungen (L x B x H): 439,0 x 39,4 x 19,5 mm

Erläuterung der verwendeten Begriffe
• SC Duplex: Glasfaserstecker, bei dem pro Port zwei separate Glasfasern angeschlossen werden, eine für das Senden und eine für das Empfangen. Dies ermöglicht eine Full-Duplex-Kommunikation.
• Single-Mode Glasfaser: Glasfasertyp mit einem sehr schmalen Kern, der für die Übertragung über lange Distanzen mit geringer Dämpfung und hoher Signalqualität entwickelt wurde.
• Zirkonoxid-Keramik-Ferrule: Präzisionsteil, das eine exakte Zentrierung der Glasfasrkerne gewährleistet und für geringe Dämpfung und stabile Signalübertragung unerlässlich ist.
• 19-Zoll: Internationale Rack-Norm für Netzwerk- und Telekommunikationsinstallationen.
• 1U: Höheneinheit innerhalb eines Racks, wobei 1U 44,45 mm entspricht.
