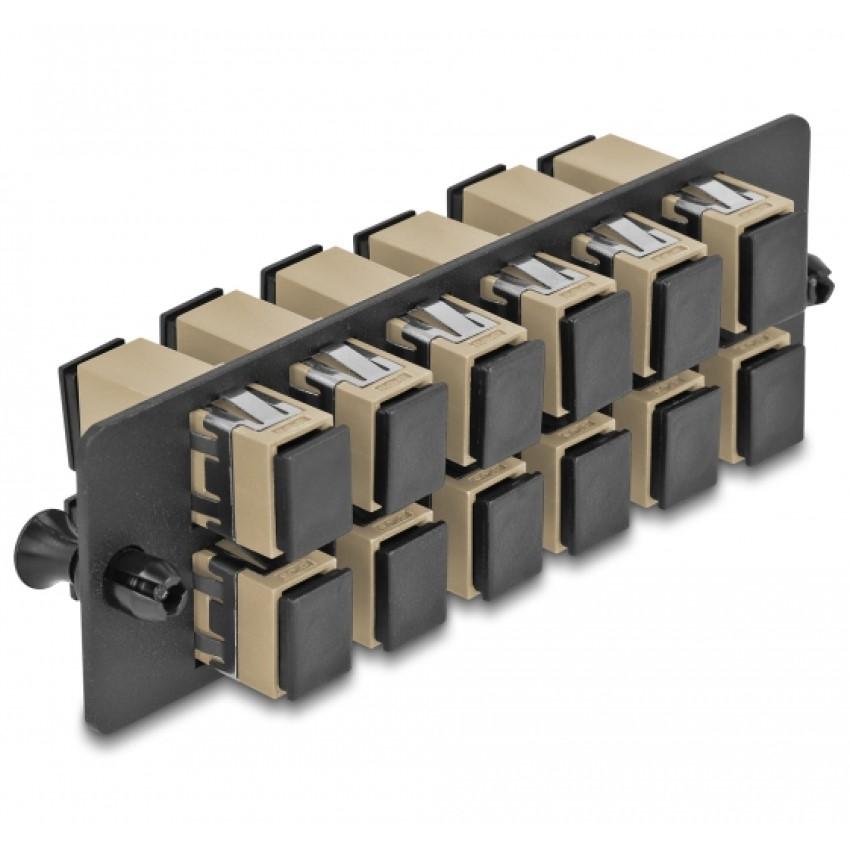

Anschlussfeld SC

Diese Glasfaser-Adapterplatte dient zur Kopplung von SC-Simplex-Glasfasersteckverbindern in einer 19-Zoll-High-Density-Patch-Umgebung gemäß ISO IEC 11801.
Das Modul verfügt über 12 SC Simplex Kopplungen und ist für die Installation in einem 1U 19-Zoll HD (High Density) Glasfaser-Patchpanel geeignet.
Die Adapterplatte ermöglicht die Eins-zu-Eins-Verbindung von Glasfaser-Male-Steckverbindern innerhalb einer modularen Patch-Anordnung.
Die integrierten Zirkoniumoxid-Keramik-Ferrulen sorgen für eine präzise Ausrichtung der Glasfasern und eine stabile Signalübertragung.

Spezifikationen
• Typ Glasfaser-Adapterplatte für HD-Patchpanel
• Ausführung 12 Ports
• Anschluss Seite A 12 × SC Simplex Female
• Anschluss Seite B 12 × SC Simplex Female
• Steckverbinderstandard IEC 61754-4
• Fasertyp Multimode 50/125 µm
• Kompatibilität OM1 und OM2
• Montage Geeignet für 19-Zoll HD-Patchpanel (1U)
• Ferrule Zirkoniumoxid Keramik
• Staubschutz Staubkappen vorhanden
• Material Metall / Kunststoff
• Abmessungen (LxBxH) ca. 109 × 35 × 20 mm

IEC-Normen
• IEC 61754-4 Definition der SC-Steckverbinderschnittstelle
• IEC 61300-3-4 Messmethode für Einfügedämpfung

Erläuterung der Begriffe
• SC Simplex Einzelne Glasfaser-Steckverbinderkonfiguration für eine Faserverbindung
• Simplex Eine Glasfaser für die Datenübertragung in einer Richtung
• OM1 Multimode 62,5/125 µm geeignet für 1G bis ca. 275 m
• OM2 Multimode 50/125 µm geeignet für 1G bis ca. 550 m
• Zirkoniumoxid-Ferrule Keramische Präzisionshülse zur exakten Zentrierung der Glasfasern
• High Density (HD) Hohe Portdichte in einer 19-Zoll-Rack-Umgebung

Allgemeine Erläuterung zu Glasfaser-Adapterplatten
• Adapterplatten werden zur übersichtlichen Organisation von Glasfaserverbindungen in Patch-Schränken verwendet
• Modulare Bauweise vereinfacht Erweiterung und Wartung
• 19-Zoll-Montage ist der Standard für professionelle Netzwerk- und Telekommunikationsinstallationen
