Koaxialkabel 1,5 Meter

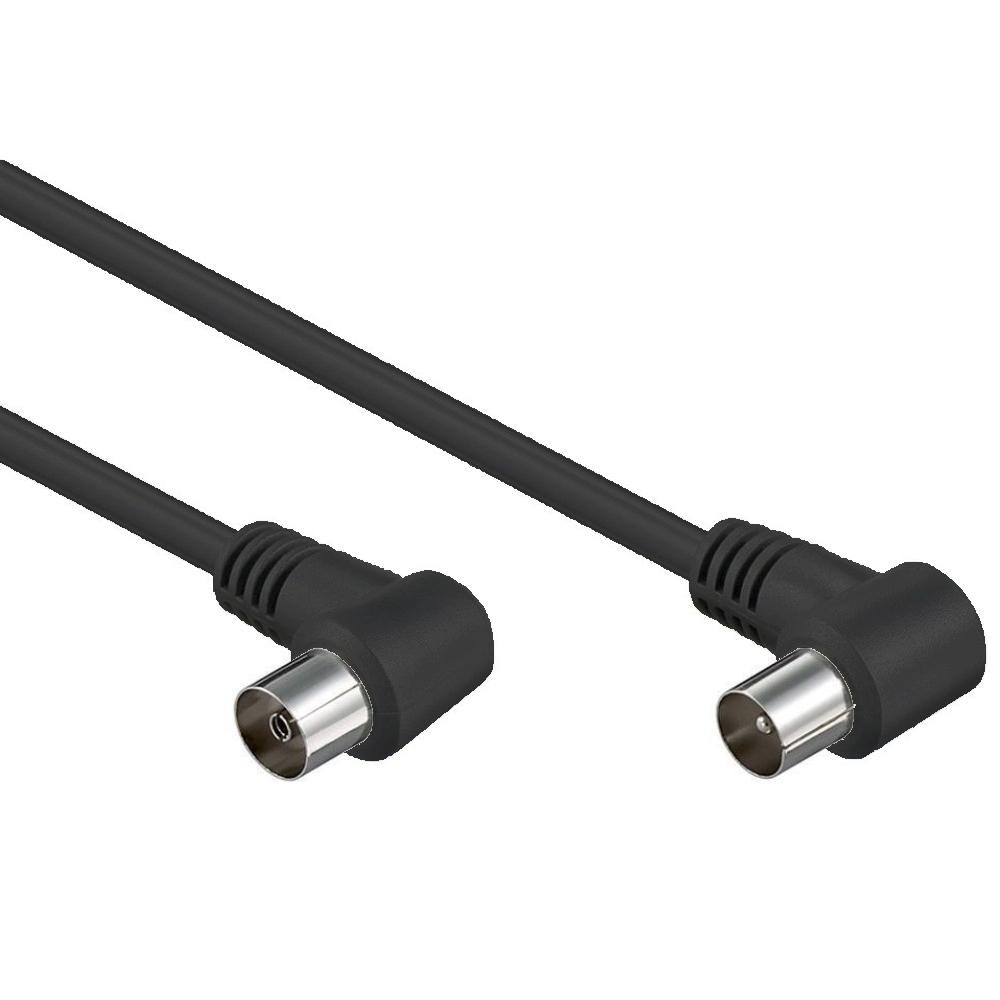

Diese Koaxialkabel 75 Ω ist für den Anschluss von Fernseh-, Radio- oder Empfängergeräten an eine Koaxial-Wandsteckdose in DVB-Anlagen bestimmt. Die Kabel ist doppelt geschirmt (70 dB) und mit Winkel-IEC-Anschlüssen (90°) für die Installation in beengten Platzverhältnissen ausgestattet. Die voll geschirmten Stecker sorgen für eine stabile Signalübertragung in Standard-Digitalhausinstallationen.

Spezifikationen
• Anschluss 1 IEC-Stecker (male), 90°
• Anschluss 2 IEC-Buchse (female), 90°
• Impedanz 75 Ω
• Schirmungsklasse Basis digitale Installation
• dB-Wert 70 dB
• Schirmung Doppelt geschirmt
• Schirmung Typ 1 Folie (Aluminium)
• Schirmung Typ 2 Geflochtene Ummantelung (Aluminium) 32x
• Innenleiter CCS, 0,5 mm
• Außendurchmesser 5 mm
• Mantel PVC
• Kontaktoberfläche Vernickelt
• Steckerabschirmung Vollständig abgeschirmt

5G / LTE-Schutz
Mit einer Schirmung von 70 dB bietet dieses Kabel grundlegenden Schutz in Standard-Hausinstallationen. Für Umgebungen mit starken LTE- oder 5G-Signalen wird ein Kabel mit höherer Schirmung (≥95 dB oder Class A) empfohlen.

Anwendung
Geeignet für den Anschluss von Fernsehern, Receivern und Radiogeräten mit einem IEC-Koaxialanschluss. Die Winkelform vereinfacht die Kabelführung bei geringer Einbautiefe oder wandnaher Platzierung von Geräten.

Erklärung der verwendeten Begriffe
DVB Digitaler Fernsehstandard für Kabel, Satellit und Antenne. Geeignet für den Empfang von Full HD (1080p), Ultra HD 4K und 8K über DVB-Anlagen; die endgültige Auflösung hängt vom gelieferten Signal ab.
Impedanz (75 Ω) Der charakteristische Widerstand von Fernseh- und Kabelinstallationen. Komponenten innerhalb einer Anlage müssen die gleiche Impedanz aufweisen, um Reflexionen und Signalverluste zu vermeiden.
Doppelt geschirmt (70 dB) Besteht aus einer Aluminiumfolie und einer geflochtenen Ummantelung. Diese Konstruktion begrenzt die Einstrahlung externer Signale in Standard-Digitalinstallationen.
CCS Stahlkern mit Kupferbeschichtung; bei hohen Frequenzen erfolgt die Leitung hauptsächlich an der Oberfläche des Kerns.

Allgemeine Erklärung Koaxialkabel
Ein Koaxialkabel besteht aus einem zentralen Innenleiter, einem Dielektrikum, einer oder mehreren Abschirmungsschichten und einem schützenden Außenmantel. Dieser Aufbau sorgt für eine kontrollierte Signalübertragung mit minimaler Einstrahlung und geringer Dämpfung. 75 Ω Kabel werden für Fernseh- und Kabelinstallationen verwendet; 50 Ω Kabel werden für HF- und Sendeanwendungen eingesetzt.
