Antennenkabel auf Trommel

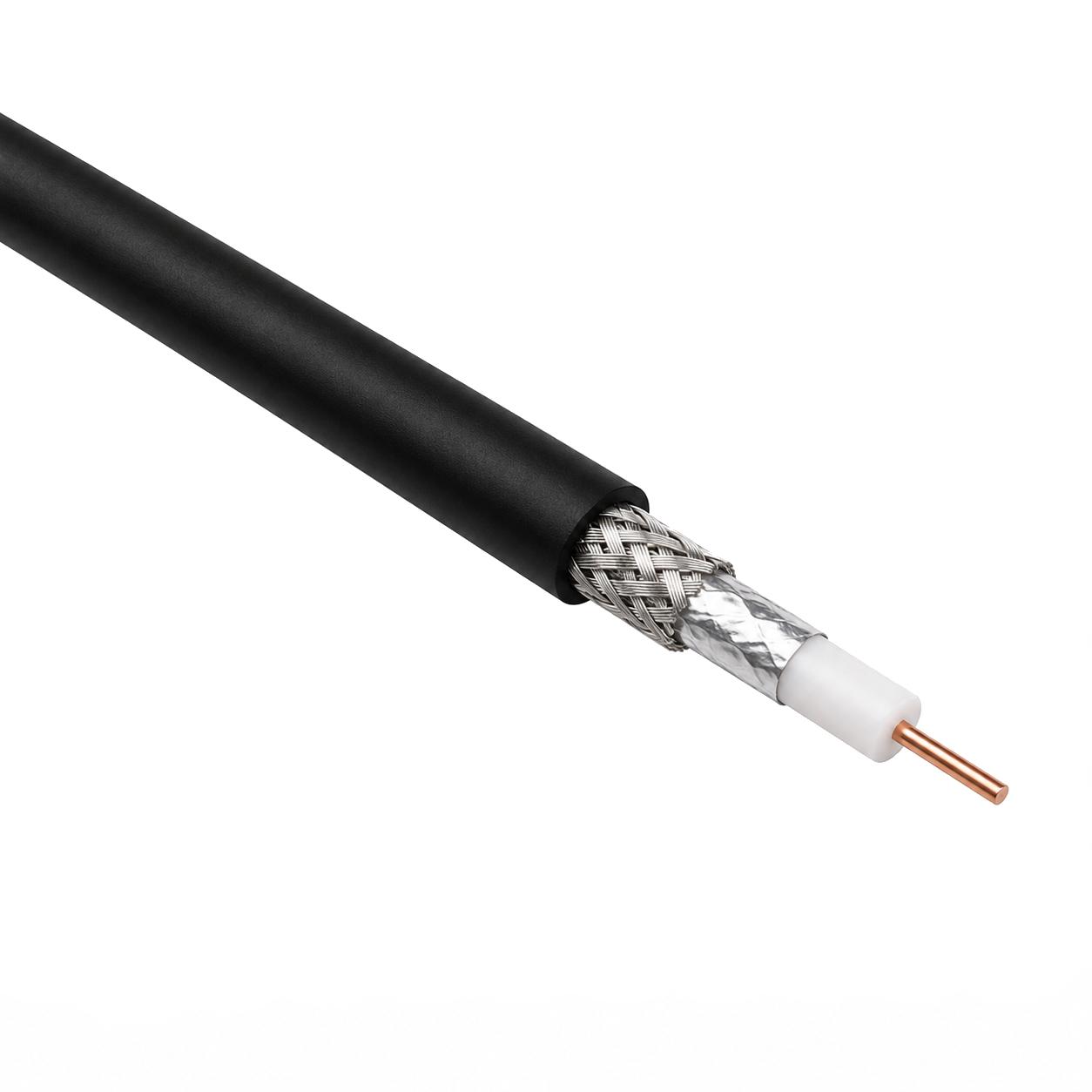

Dieses Koaxialkabel vom Typ RG58 ist für 50 Ω Hochfrequenzanwendungen wie Sendeanlagen, Messaufbauten und technische Signalverbindungen bestimmt. Das Kabel hat eine Impedanz von 50 Ω und ist mit einer doppelten Abschirmung für eine stabile Signalübertragung in HF-Systemen ausgeführt. Die Lieferung erfolgt auf einer Rolle von 100 Metern mit offenen Enden für kundenspezifische Konfektionierung.

Spezifikationen
• Kabeltyp RG58C/U (RG58-Typ)
• Impedanz 50 Ω
• Schirmungsklasse Doppelte Abschirmung
• Schirmungstyp 1 Folie
• Schirmungstyp 2 Geflochtener Mantel
• Außendurchmesser 5,0 mm
• Länge auf Rolle 100 Meter

Erläuterung der verwendeten Begriffe
RG58-Typ
RG58-Typ ist ein 50 Ω Koaxialkabel mit einem Außendurchmesser von ca. 5 mm. Dieser Kabeltyp wird in HF- und Sendeanlagen eingesetzt und eignet sich für nieder- und mittelfrequente Signale. Das Kabel ist nicht für 75 Ω DVB- oder Fernsehanlagen geeignet.

Impedanz (50 Ω)
Impedanz ist der charakteristische Widerstand eines Koaxialsystems. In HF-Anwendungen wird 50 Ω für eine optimale Leistungsübertragung und minimale Signalreflexion verwendet.

Abschirmung
Doppelte Abschirmung besteht aus einer Kombination aus Folie und einem geflochtenen Mantel. Diese Konstruktion begrenzt die Einstrahlung externer Signale und reduziert die Emission aus dem Kabel, was bei Hochfrequenzanwendungen wichtig ist.

DVB
DVB (Digital Video Broadcasting) ist der Standard für digitales Fernsehen und arbeitet mit 75 Ω Komponenten. Dieses 50 Ω RG58-Typ Kabel ist dafür nicht geeignet.
