Antennenkabel

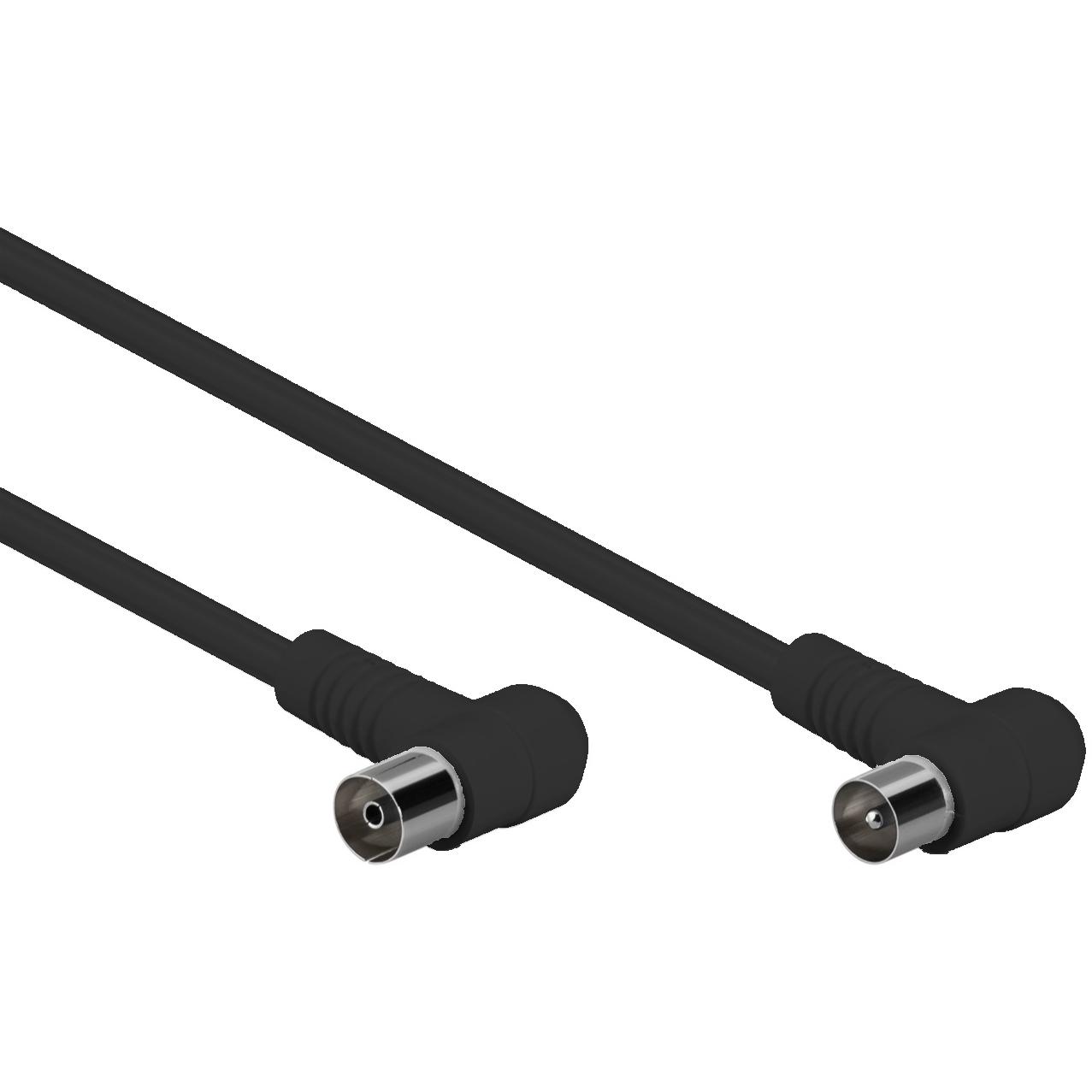

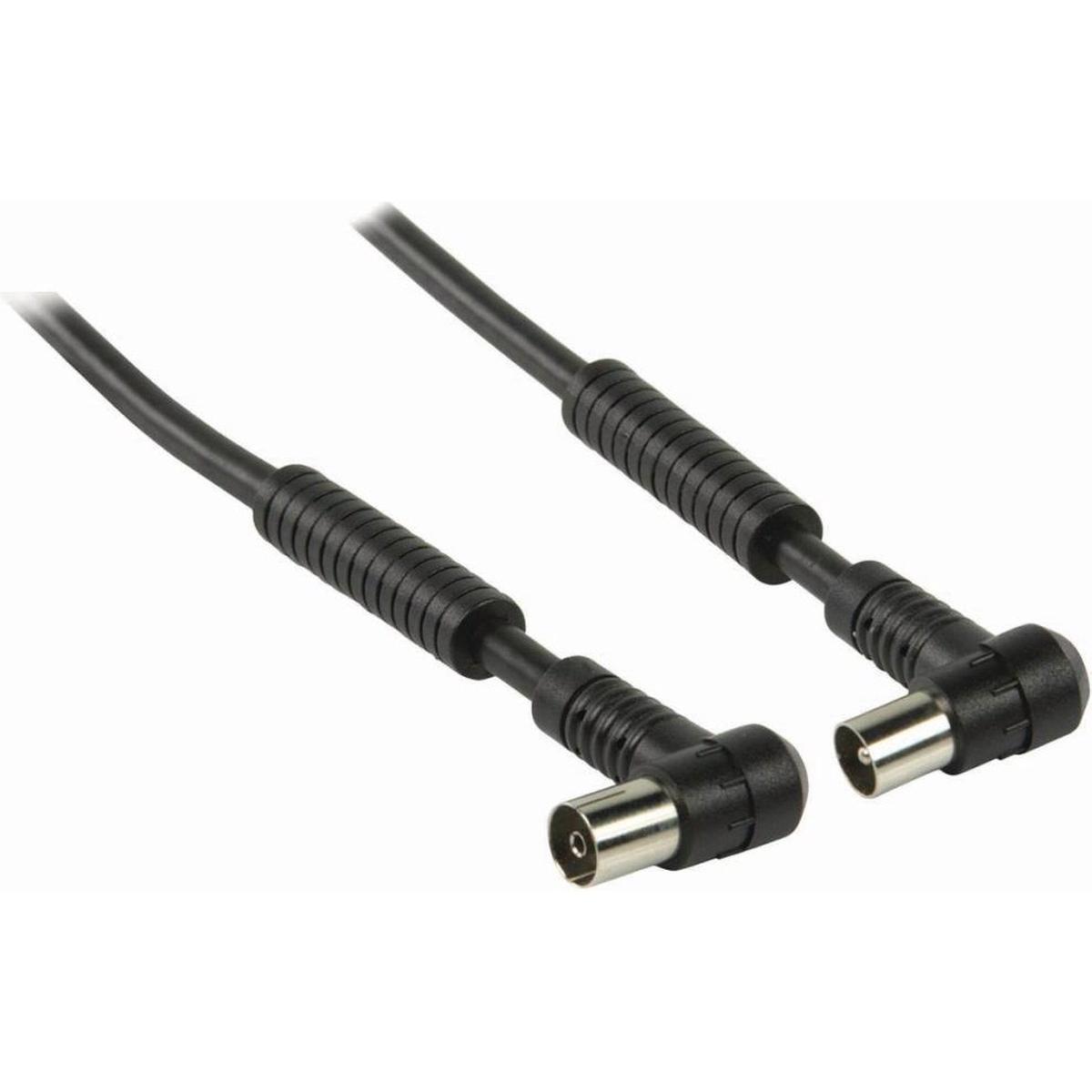

Diese Koaxialkabel 75 Ω ist zum Anschluss von Fernseh-, Radio- oder Kabelmodemgeräten an eine Koaxial-Wandsteckdose in DVB-C-Anlagen bestimmt. Die Kabel sind ausgestattet mit vierfacher Abschirmung (120 dB, Class A), einem 100% Kupfer-Innenleiter (CU) und gewinkelten IEC-Anschlüssen für die Montage in beengten Verhältnissen, wie hinter wandmontierten Fernsehgeräten. Dank des hohen Abschirmwerts eignet sich das Kabel für Installationen in Umgebungen mit erhöhter elektromagnetischer Belastung, einschließlich Schutz vor LTE- und 5G-Einstrahlung.

Spezifikationen
• Anschluss 1 IEC-Stecker (male), gewinkelt
• Anschluss 2 IEC-Buchse (female), gewinkelt
• Impedanz 75 Ω
• Schirmungsklasse Class A
• dB-Wert 120 dB
• Schutz Schutz vor LTE/5G-Einstrahlung
• Abschirmung Vierfach (Folie + Geflecht + Folie + Geflecht)
• Innenleiter 100% Kupfer (CU)
• Außendurchmesser 6 mm
• Mantel PVC
• Ausführung Gewinkelt

Was bedeuten 120 dB und Class A?
Das Abschirmmaß von 120 dB gibt an, wie effektiv das Kabel vor externen elektromagnetischen Störungen geschützt ist. Je höher der dB-Wert, desto weniger Einstrahlung von außen kann das Signal beeinflussen.
Class A ist eine europäische Klassifizierung nach EN-Normen für Koaxialkabel und gibt an, dass das Kabel die Anforderungen an eine hohe Abschirmung innerhalb des für Fernseh- und Datensignale verwendeten Frequenzbereichs erfüllt. Class A-Kabel eignen sich für Installationen in Gebieten mit starken Mobilfunknetzen (4G/LTE und 5G) und anderen drahtlosen Signalen.

Anwendung
Geeignet für Digitalfernsehen (DVB-C), Radio und Kabelinternet in Hausinstallationen. Die gewinkelten Anschlüsse ermöglichen die Platzierung bei geringer Einbautiefe. Die vierfache Abschirmung begrenzt Signalverschmutzung bei höheren Frequenzen, die für digitale Fernseh- und Datensignale verwendet werden.

Erläuterung verwendeter Begriffe
DVB Digitaler Fernsehstandard für Kabel, Satellit und Terrestrisch. Geeignet für den Empfang von Full HD (1080p), Ultra HD 4K und 8K über DVB-Anlagen; die endgültige Auflösung hängt vom gelieferten Signal ab.
Impedanz (75 Ω) Der charakteristische Widerstand von Fernseh- und Kabelinstallationen. Komponenten innerhalb einer Anlage müssen die gleiche Impedanz aufweisen, um Reflexionen und Signalverlust zu vermeiden.
Vierfache Abschirmung Besteht aus mehreren Lagen Folie und einem geflochtenen Mantel. Diese Konstruktion erhöht den Abschirmwert und reduziert die Einstrahlung externer Signale.
100% Kupferader Ein massiver Kupfer-Innenleiter bietet geringeren Widerstand, bessere Signalübertragung und höhere mechanische Zuverlässigkeit als CCS- oder CCA-Ausführungen.

Allgemeine Erklärung Koaxialkabel
Ein Koaxialkabel besteht aus einem zentralen Innenleiter, einem Dielektrikum, mehreren Abschirmungsschichten und einem schützenden Außenmantel. Diese Konstruktion sorgt für eine kontrollierte Signalübertragung mit minimaler Einstrahlung und geringer Dämpfung. 75 Ω-Kabel werden für Fernseh- und Kabelinstallationen verwendet; 50 Ω-Kabel werden für RF- und Sendeanwendungen eingesetzt.
