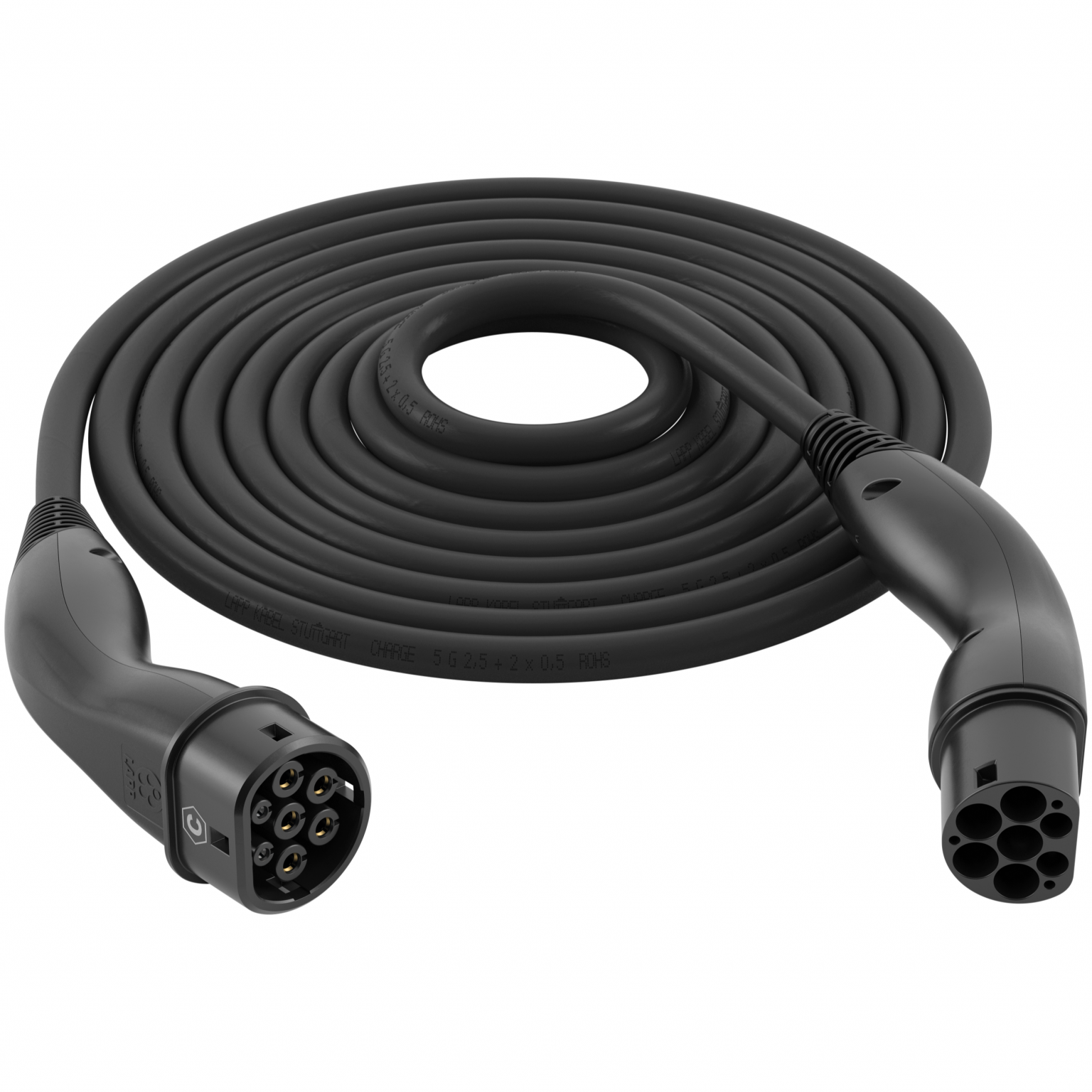

Helix-Ladekabelwagen

Selbstaufrollendes Ladekabel Typ 2 – Mode 3 – bis 22 kW

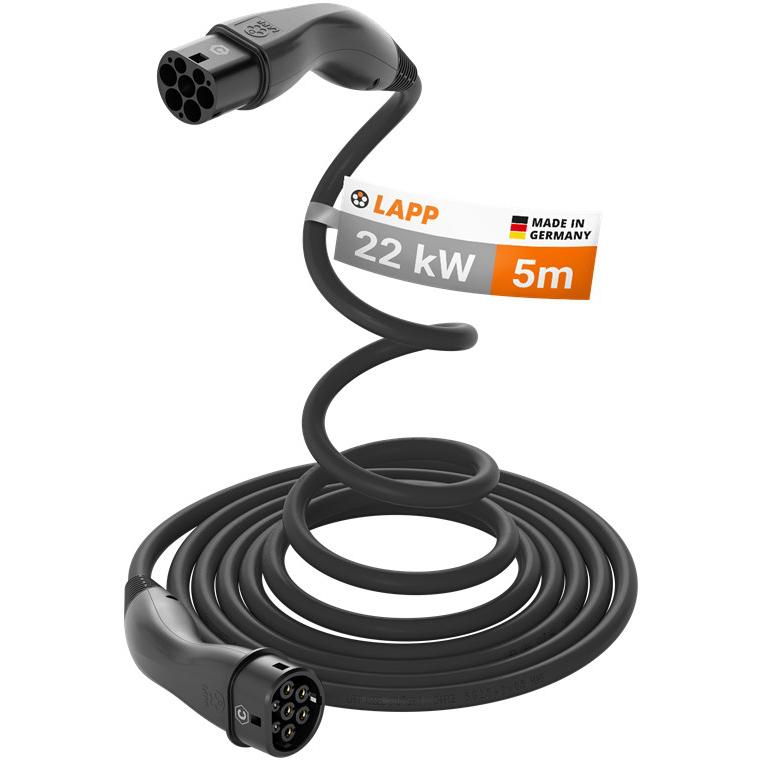

Leistungsstarkes und benutzerfreundliches Ladekabel mit selbstaufrollendem HELIX-Design für schnelles und komfortables Laden. Der patentierte Formspeicher sorgt dafür, dass sich das Kabel nach Gebrauch automatisch spiralförmig aufrollt, ohne zu knicken oder sich zu verheddern. Dieses Ladekabel wird in Deutschland entwickelt und produziert und wird mit 10 Jahren Garantie geliefert.

Anwendung
Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit Typ-2-Anschluss über eine Ladesäule, eine Ladestation oder eine Wallbox. Geeignet für den Einsatz an öffentlichen und privaten Ladepunkten.

Varianten wie Länge und Ausführung werden über die Auswahlliste gewählt.

Montage / Verwendung / Betrieb
Die Typ-2-Kupplung wird an das Fahrzeug und der Typ-2-Stecker an die Ladestation angeschlossen. Der Lademodus ist Mode 3 gemäß IEC 61851. Der Ladevorgang startet und stoppt automatisch über die Fahrzeugelektronik. Nach Gebrauch zieht sich das Kabel dank des HELIX-Formspeichers von selbst zusammen.

Ausführung / Anschlüsse

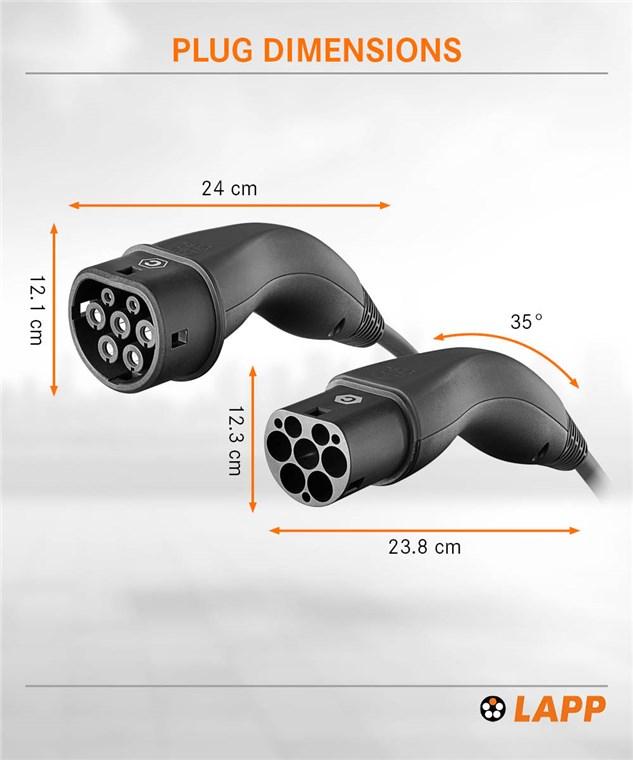

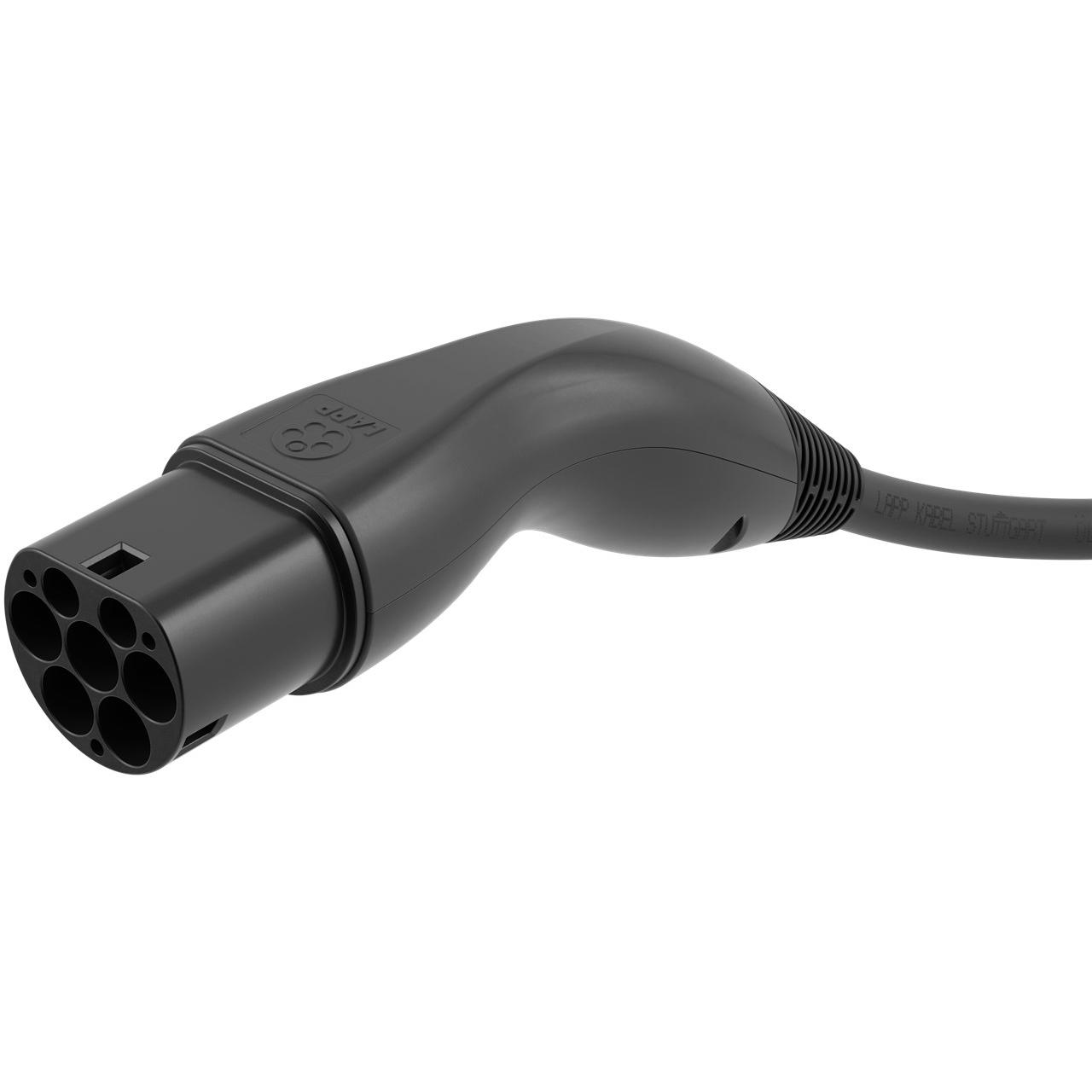

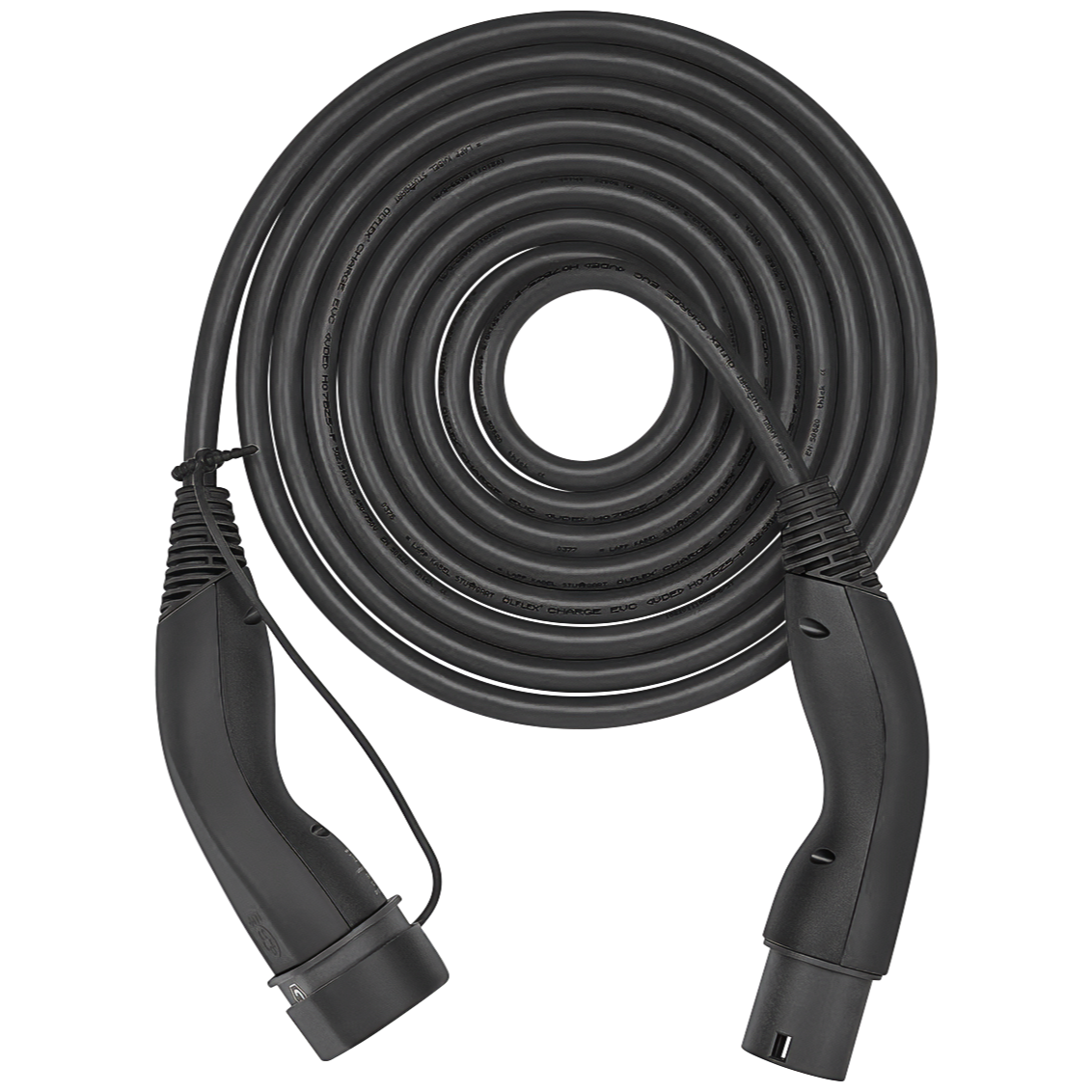

• Anschlüsse: Typ-2-Kupplung (Fahrzeugseite) und Typ-2-Stecker (Ladeseite) gemäß IEC 62196
• Lademodus: Mode 3 gemäß IEC 61851
• Kabeltyp: HELIX-Kabel mit Formspeicher, Mantel ÖLFLEX® CHARGE

Technische Spezifikationen

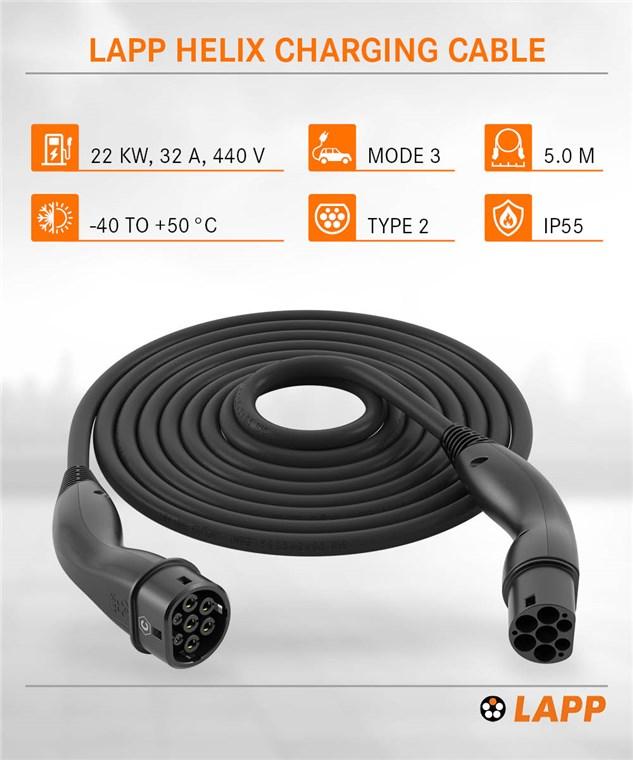

• Maximale Ladeleistung: bis zu 22 kW
• Maximaler Strom: 32 A
• Nennspannung: 440 V AC
• Anzahl der Phasen: 3
• Laden: unterstützt 3-Phasen-Laden bis zu 22 kW, 3-Phasen-Laden bis zu 11 kW und 1-Phasen-Laden bis zu 7,4 kW und 3,7 kW
• Leiterquerschnitt: 6 mm²
• Kabellänge: 5 m
• Schutzart: IP55
• IP55: geschützt gegen Staubeinlagerung und gegen Wasserstrahlen aus allen Richtungen, geeignet für den Außeneinsatz
• Betriebstemperatur: −40 °C bis +50 °C

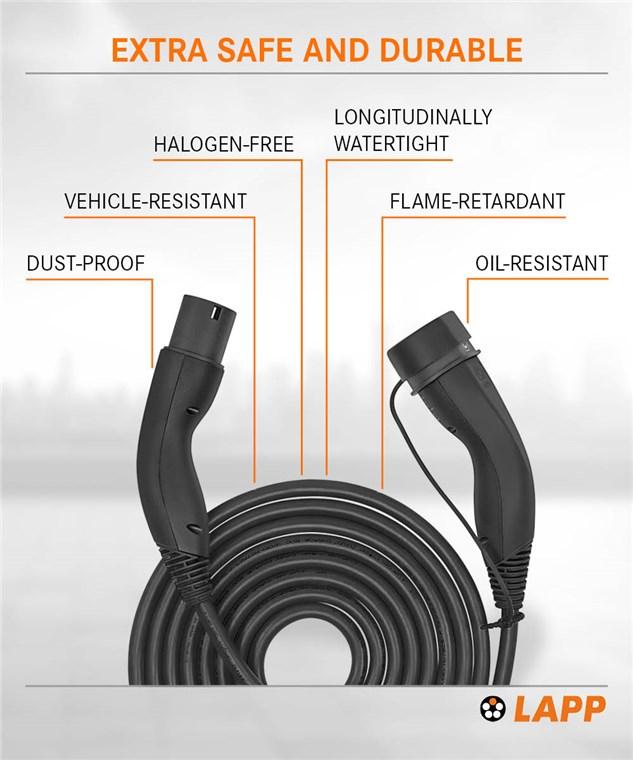

• Beständigkeit: öl- und feuchtigkeitsbeständig
• Herkunft: Made in Germany
• Garantie: 10 Jahre

Kennzeichnungen & Normen
• IEC 62196-1 – Allgemeine Anforderungen an Stecker und Fahrzeugkupplungen für das Laden von Elektrofahrzeugen
• IEC 62196-2 – Spezifikationen für Typ-2-Steckvorrichtungen für das AC-Laden
• IEC 61851-1 – Anforderungen für das leitfähige Laden von Elektrofahrzeugen (Mode 3)
• CE – Konformität mit europäischen Sicherheits- und Konformitätsanforderungen
• WEEE – Richtlinie über Elektro- und Elektronik-Altgeräte

Lieferumfang
• Ladekabel mit Schutzkappe
• Bedienungsanleitung

Besonderheiten

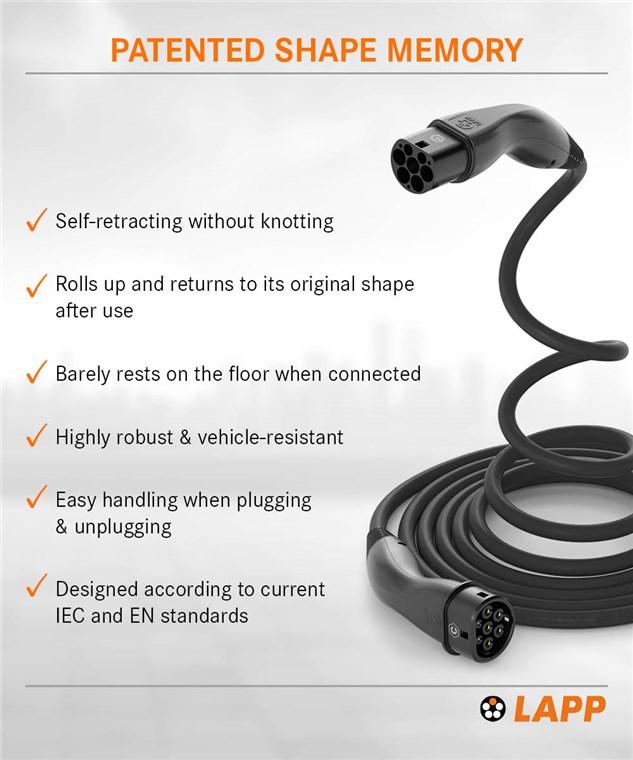

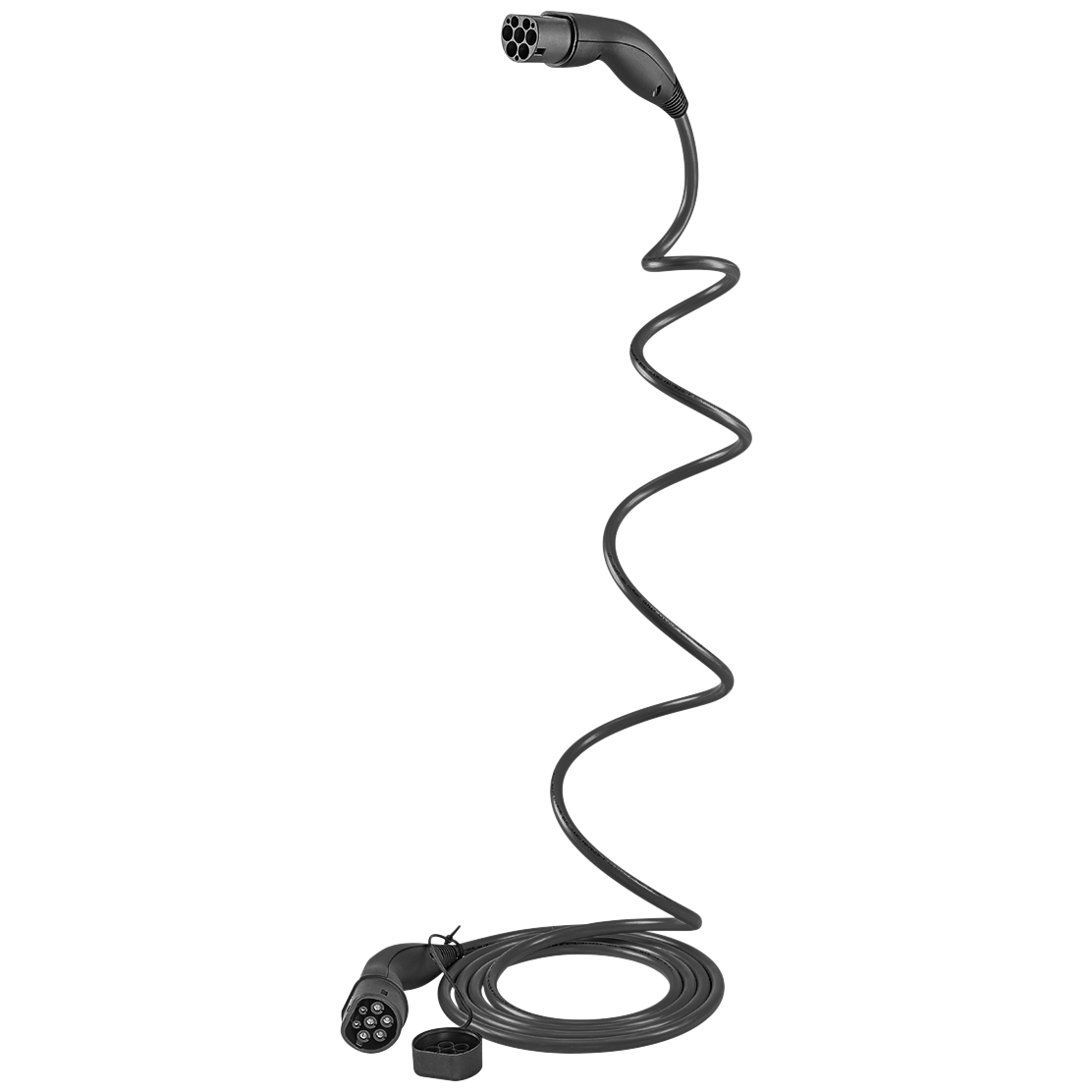

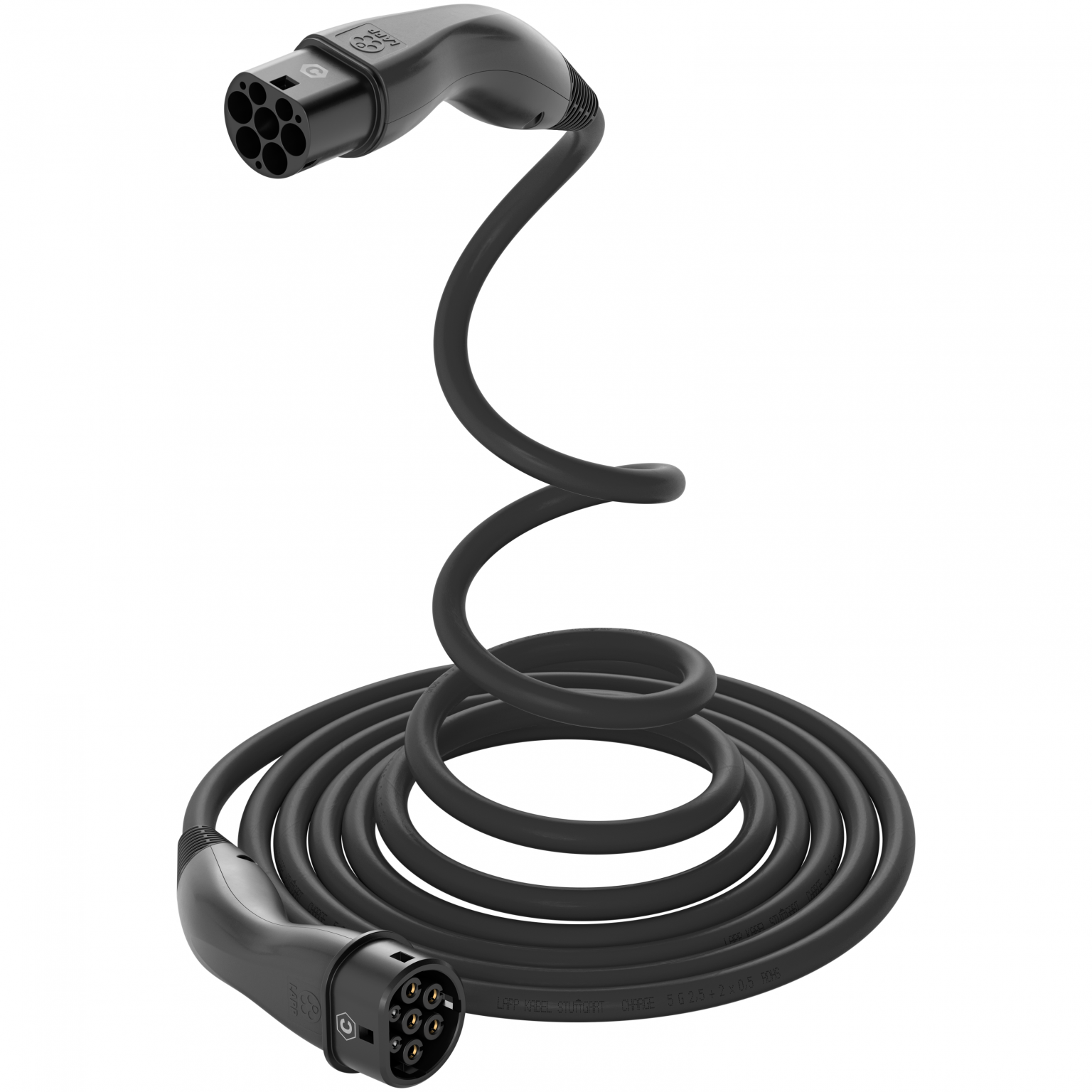

• Selbstaufrollendes HELIX-Design verhindert Knoten und Kabelverschleiß
• Formstabiles Kabel, das seine Form behält

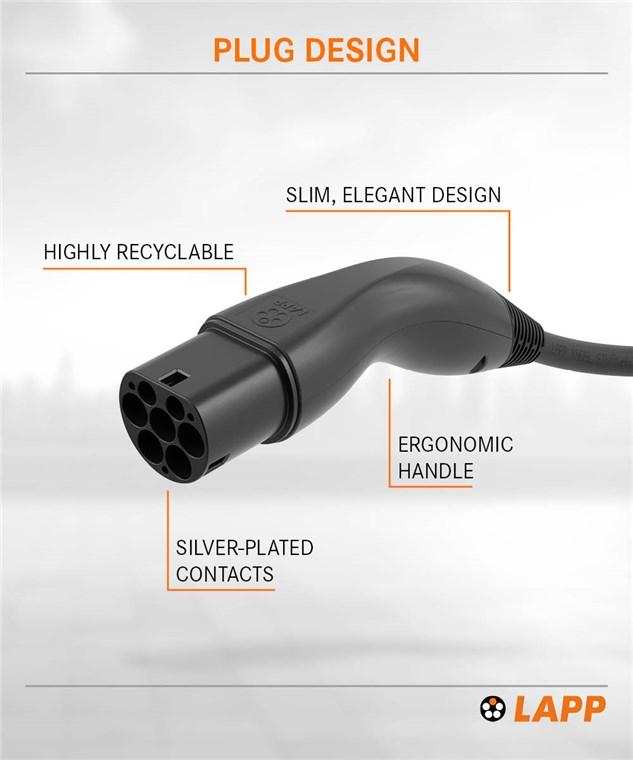

• Ergonomische Griffe mit Gummiüberzug

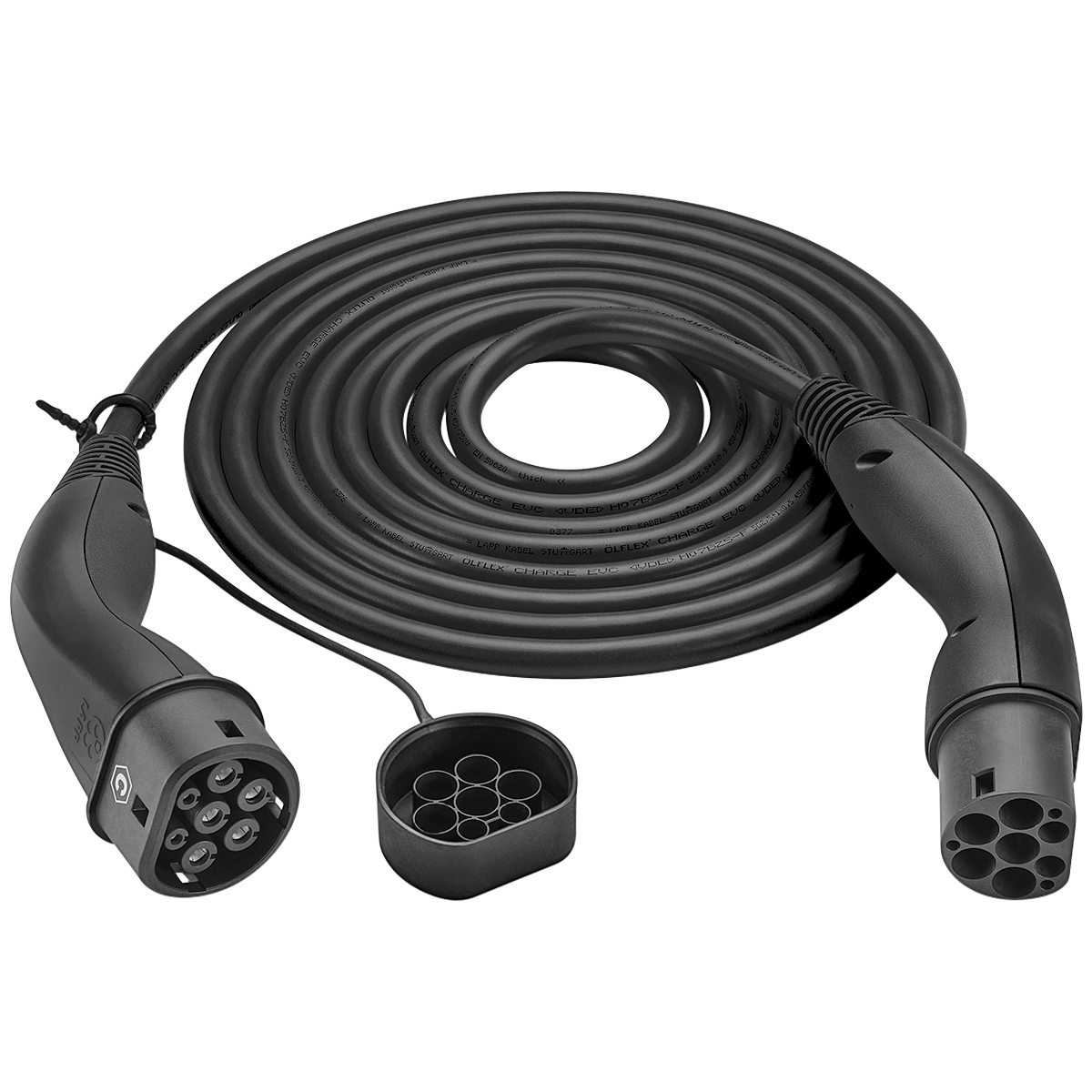

• Schutzkappe an der Typ-2-Kupplung auf der Fahrzeugseite gegen Schmutz und Feuchtigkeit
• Silberbeschichtete, korrosionsbeständige Kontaktstifte für stabile Stromübertragung
• Überfahrfeste Konstruktion, geeignet für den intensiven täglichen Gebrauch
