Spiralladekabelwagen

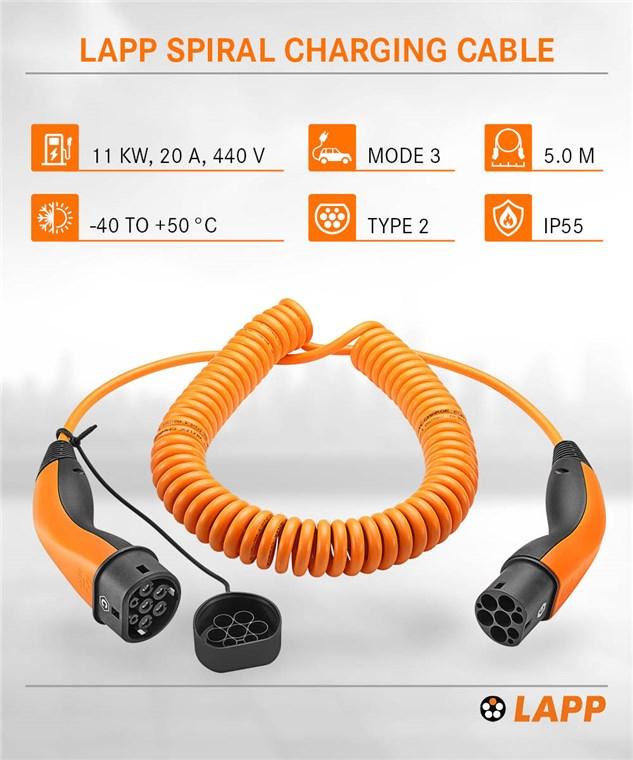

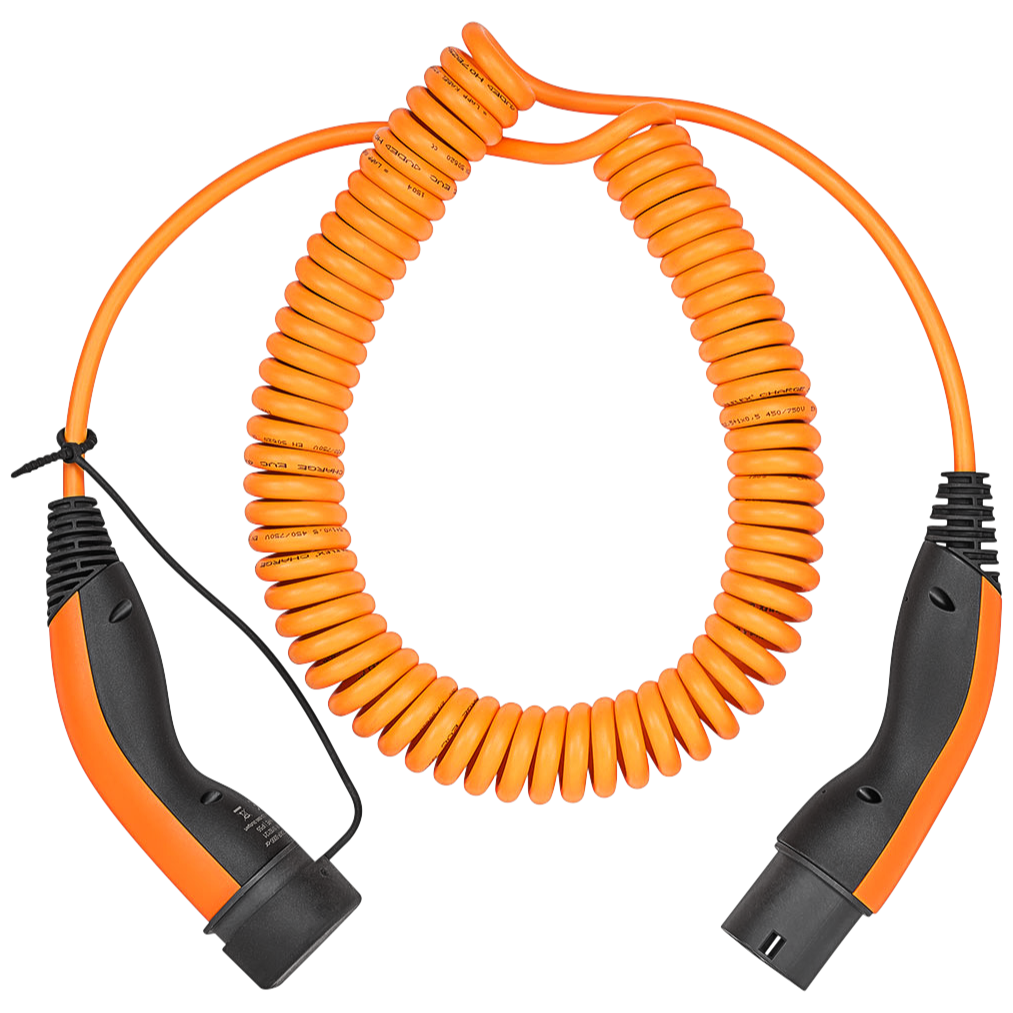

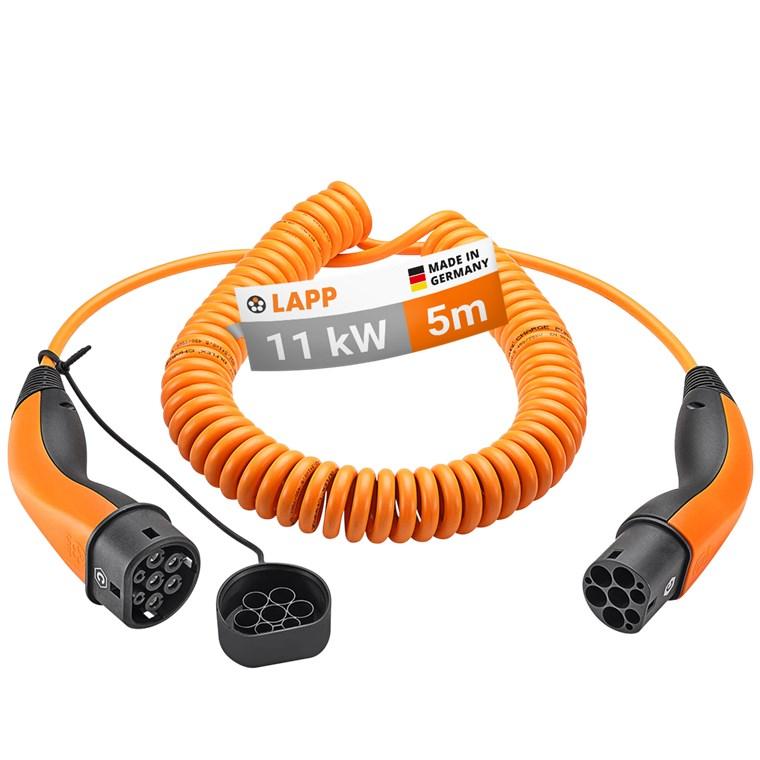

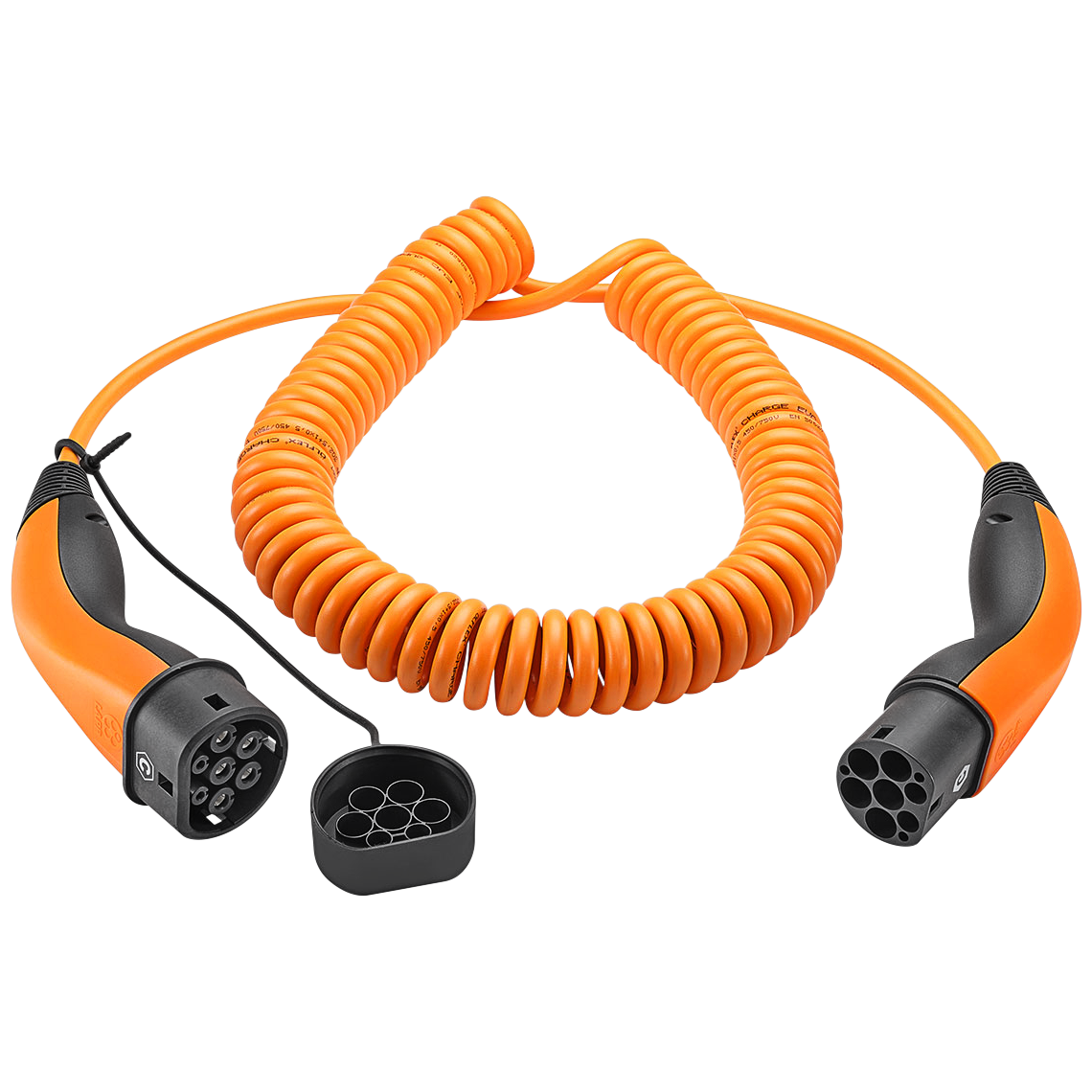

Spiral-Ladekabel Typ 2 – Mode 3 – bis 11 kW
Praktische und robuste Ladekabel mit spiralförmigem Design für übersichtliches und komfortables Laden. Dank der Spiralbauweise bleibt das Kabel kompakt, wird nicht durch Bodenkontakt verschmutzt und ist einfach zu verstauen. Dieses Ladekabel ist entwickelt und produziert in Deutschland und wird mit 10 Jahren Garantie geliefert.

Anwendung

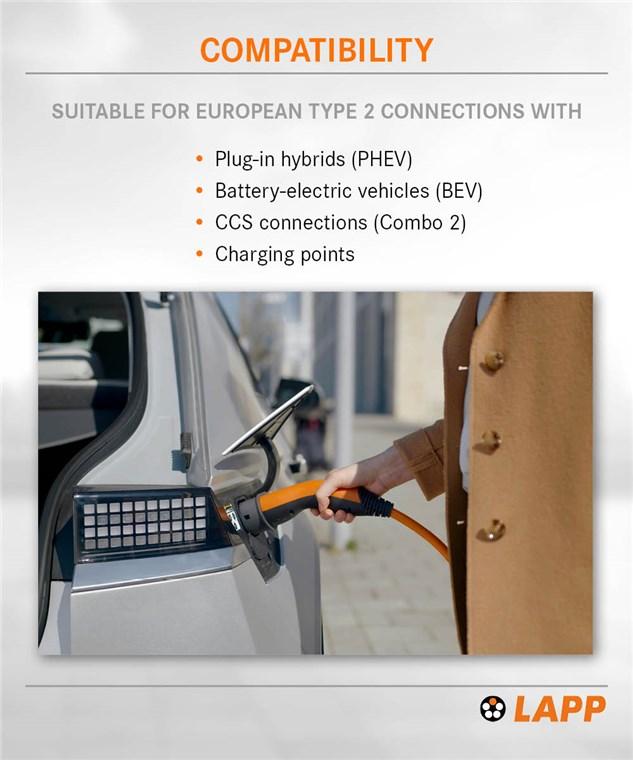

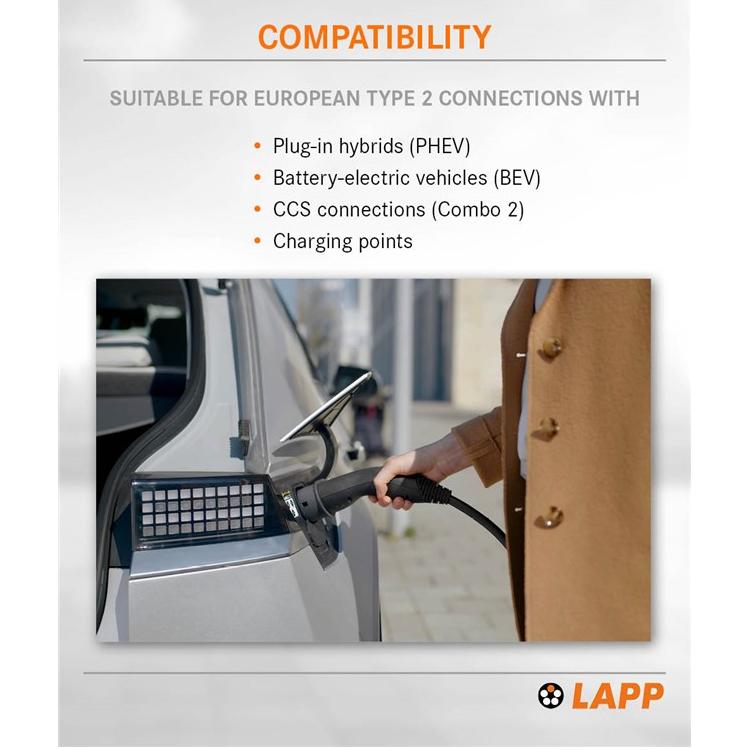

Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit einem Typ-2-Anschluss über eine Ladesäule, Ladestation oder Wallbox. Geeignet für den Einsatz an öffentlichen und privaten Ladepunkten.

Varianten wie Länge und Ausführung werden über das Auswahlfeld gewählt.

Montage / Nutzung / Funktion
Die Typ-2-Kupplung wird mit dem Fahrzeug verbunden und der Typ-2-Stecker mit dem Ladepunkt. Der Lademodus ist Mode 3 gemäß IEC 61851. Der Ladevorgang startet und stoppt automatisch über die Fahrzeugelektronik. Durch die Spiralform bleibt das Kabel während des Ladevorgangs unter Spannung und berührt nicht den Boden.

Ausführung / Anschlüsse

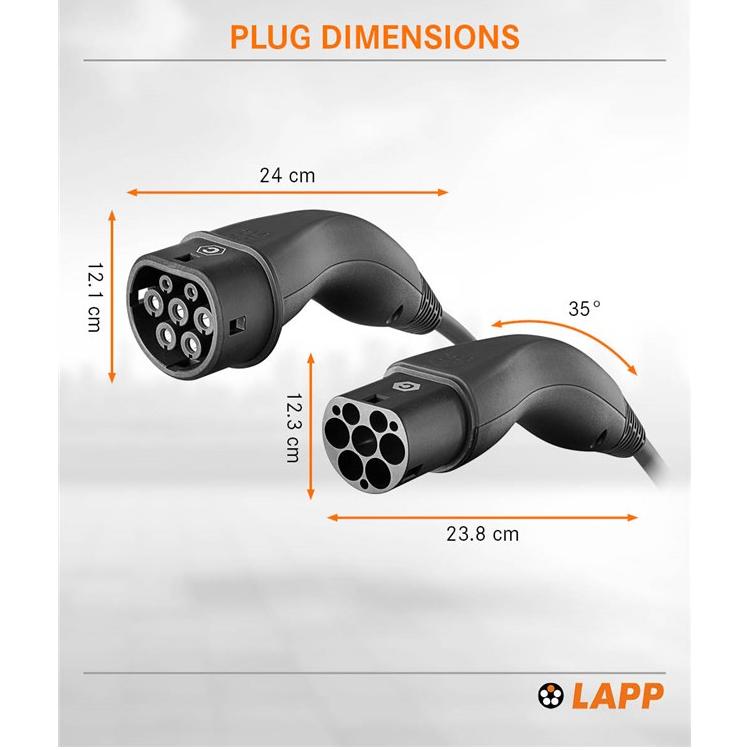

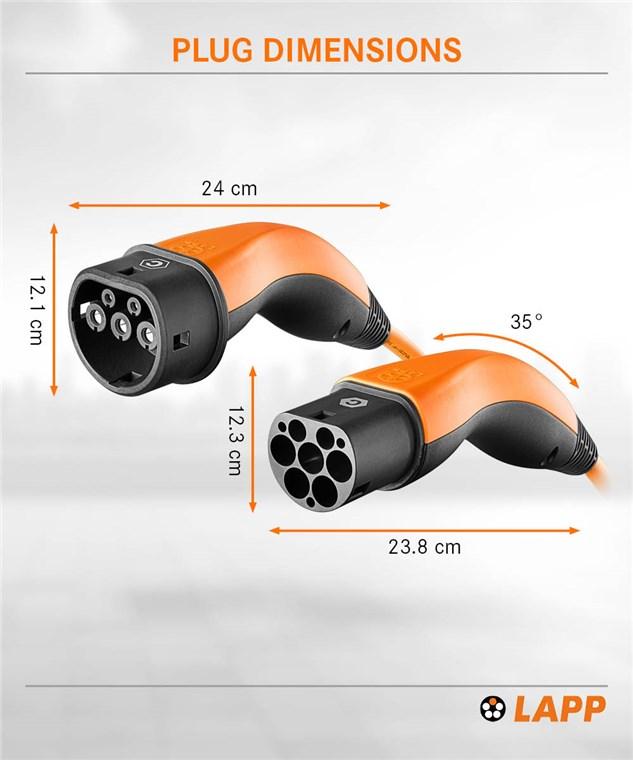

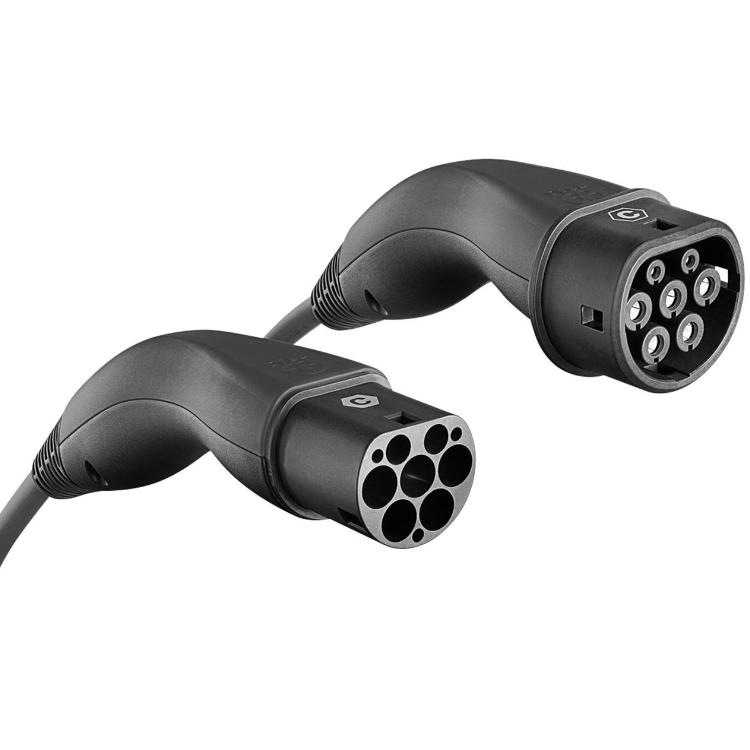

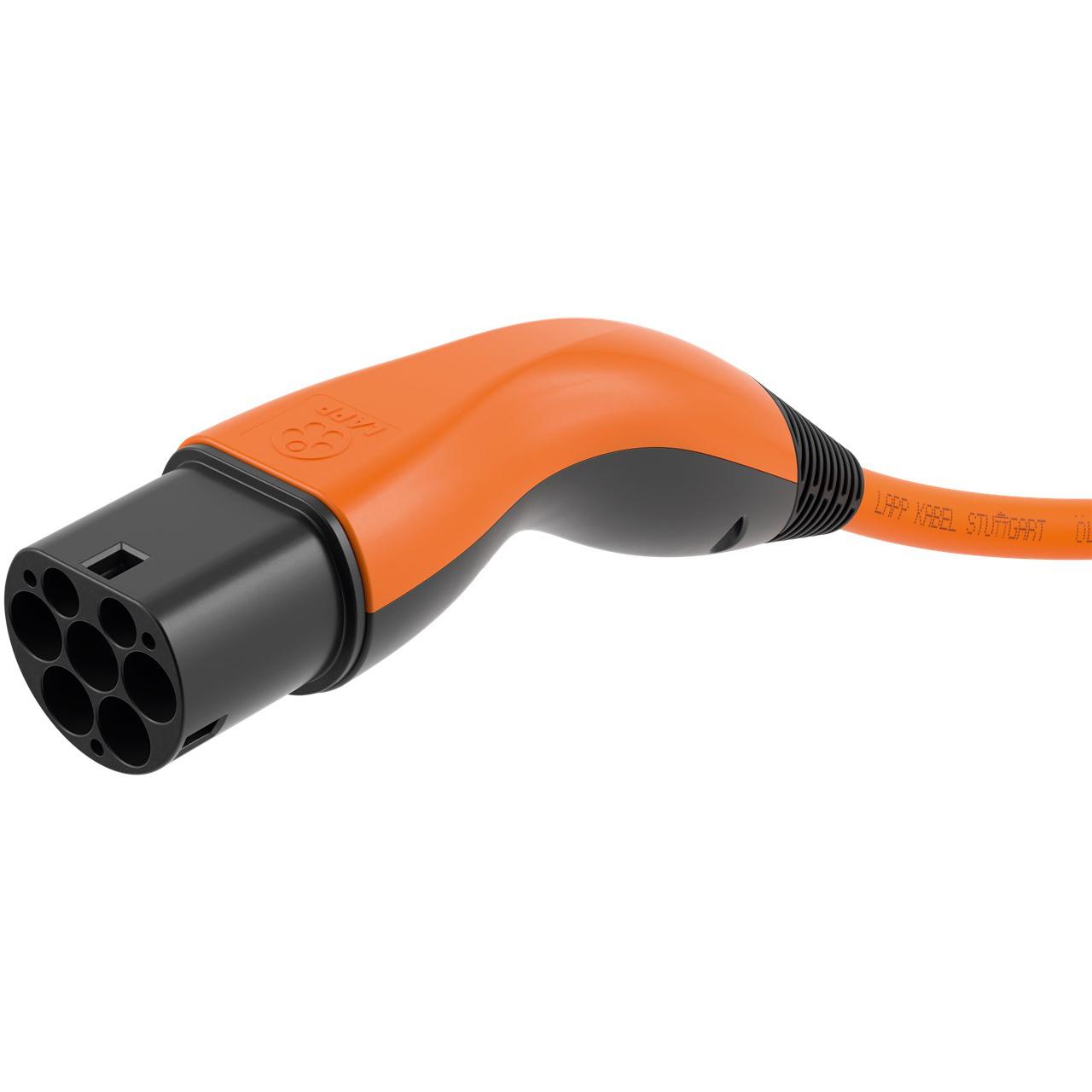

• Anschlüsse: Typ-2-Kupplung (Fahrzeugseite) und Typ-2-Stecker (Lades-Seite) gemäß IEC 62196
• Lademodus: Mode 3 gemäß IEC 61851
• Kabeltyp: Spiralkabel mit Mantel aus ÖLFLEX® CHARGE

Technische Spezifikationen
• Maximale Ladeleistung: bis 11 kW
• Maximaler Strom: 20 A
• Nennspannung: 440 V AC
• Anzahl der Phasen: 3
• Laden: unterstützt 3-Phasen-Laden und 1-Phasen-Laden bis 3,7 kW
• Leiterquerschnitt: 2,5 mm²
• Kabellänge: 5 m
• Schutzart: IP55
• IP55: geschützt gegen Staubablagerungen und gegen Wasserstrahlen aus allen Richtungen, geeignet für den Außeneinsatz
• Betriebstemperatur: −40 °C bis +50 °C

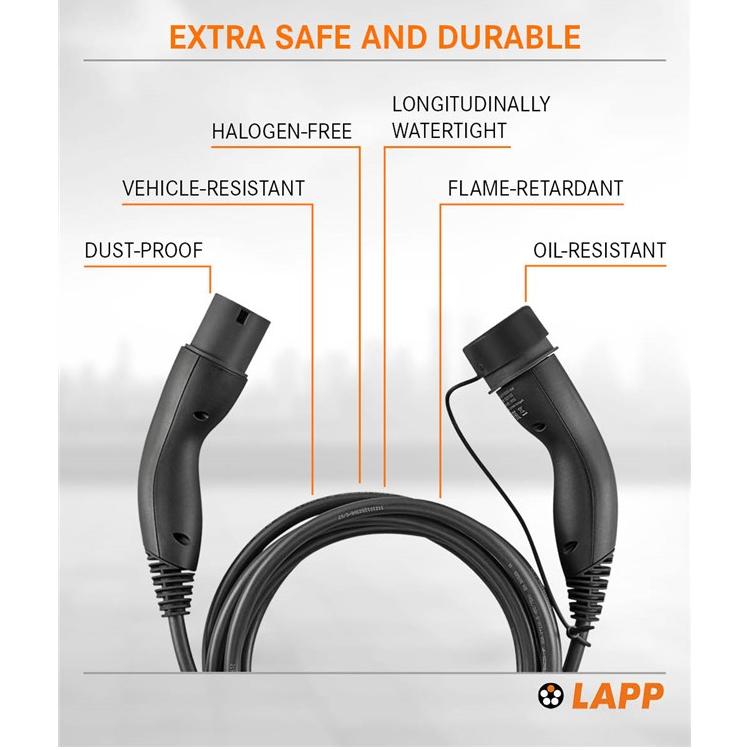

• Beständigkeit: öl- und feuchtigkeitsbeständig
• Herkunft: Made in Germany
• Garantie: 10 Jahre

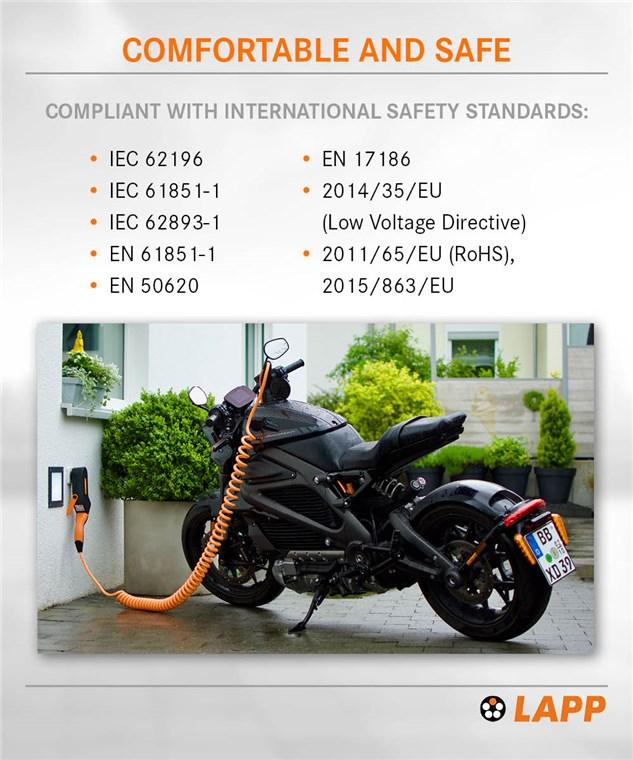

Kennzeichnungen & Normen
• IEC 62196-1 – Allgemeine Anforderungen an Steckvorrichtungen und Einbaubuchsen für das Laden von Elektrofahrzeugen
• IEC 62196-2 – Spezifikationen für Typ-2-Steckvorrichtungen für das AC-Laden
• IEC 61851-1 – Anforderungen an das leitungsgebundene Laden von Elektrofahrzeugen (Mode 3)
• CE – Konformität mit europäischen Sicherheits- und Konformitätsanforderungen
• WEEE – Richtlinie über Elektro- und Elektronikaltgeräte

Lieferumfang
• Ladekabel mit Schutzkappe
• Bedienungsanleitung

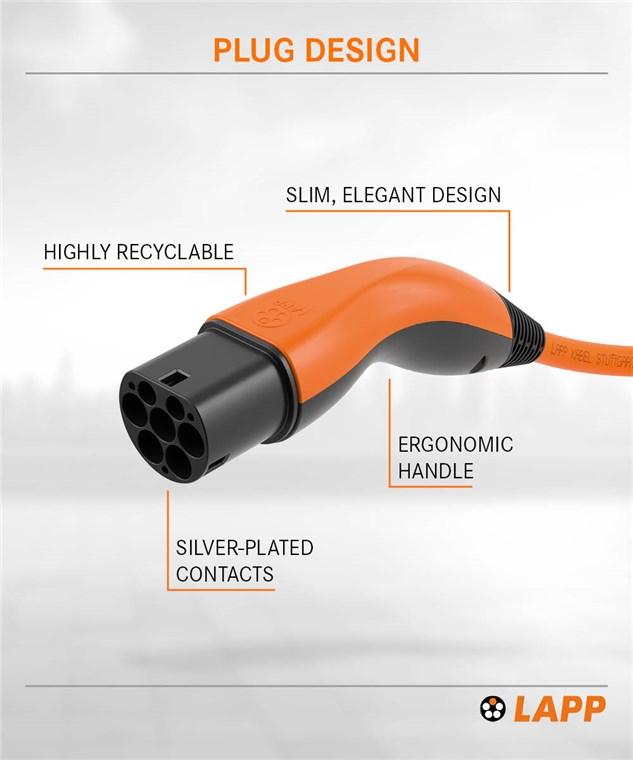

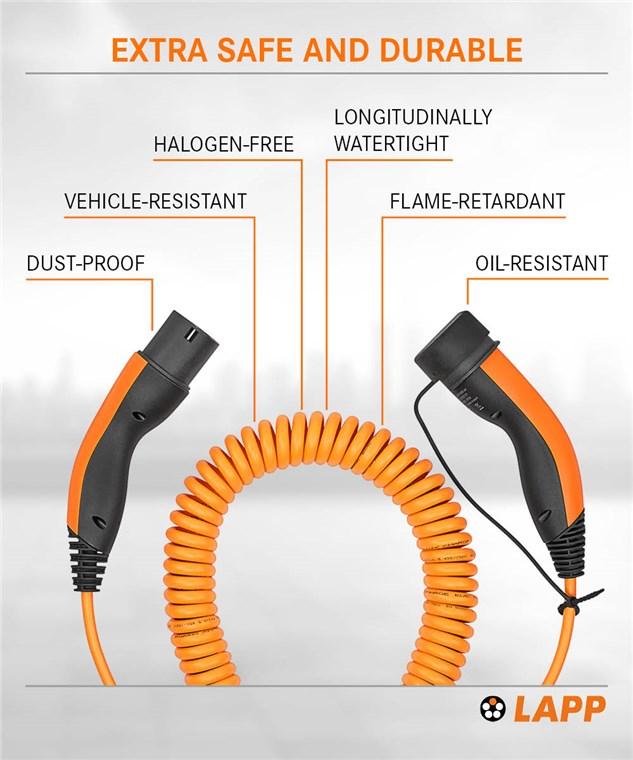

Besonderheiten

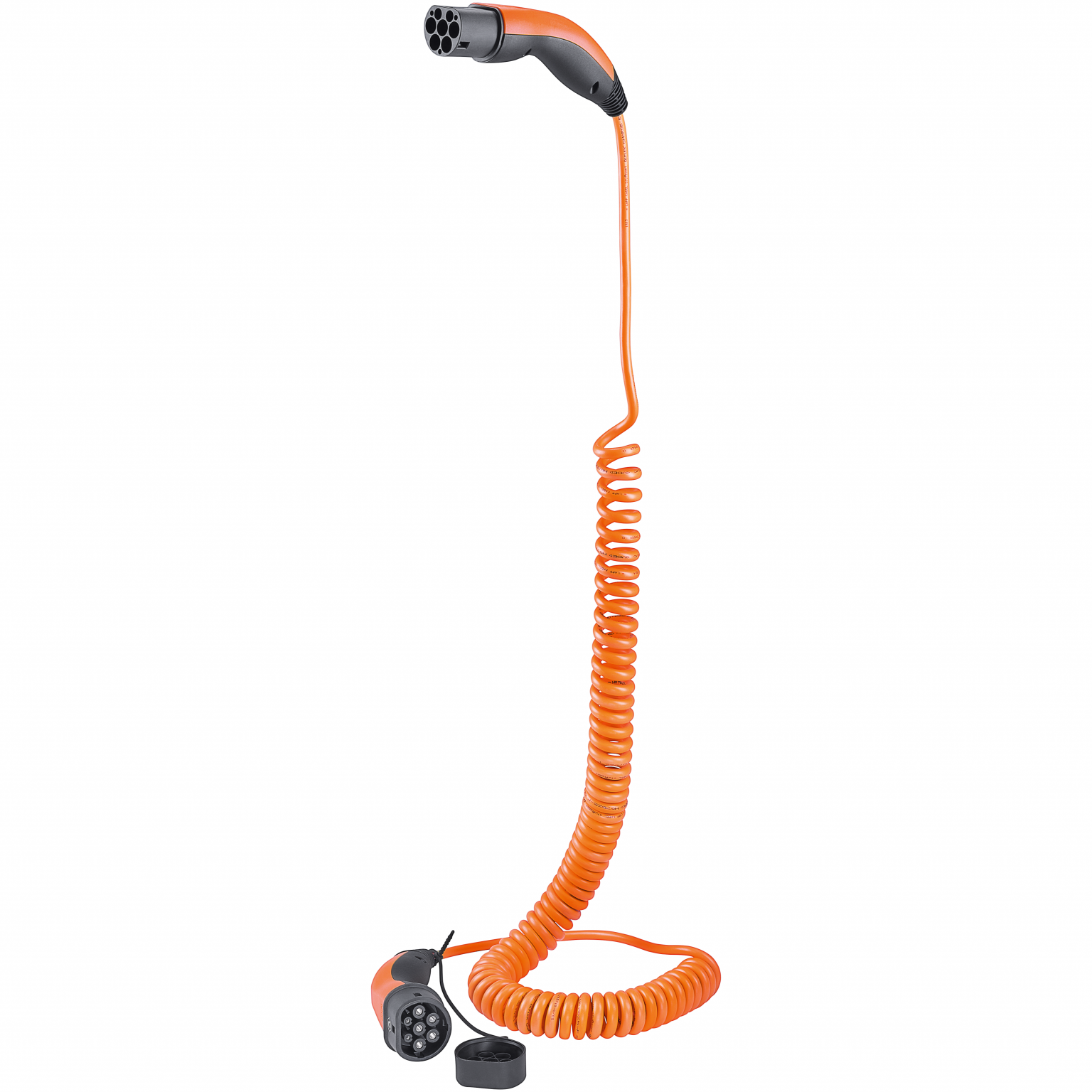

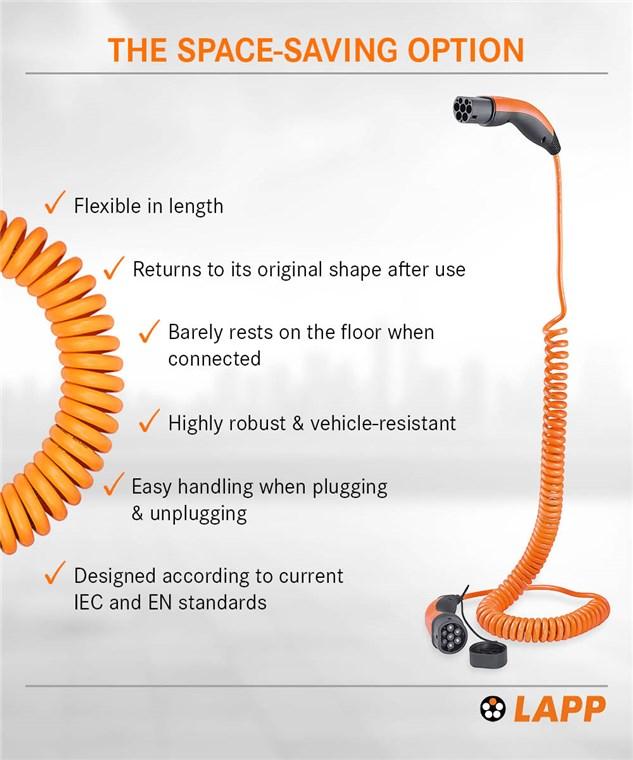

• Spiralförmiges Kabel für platzsparende Lagerung
• Verhindert Bodenkontakt während des Ladevorgangs

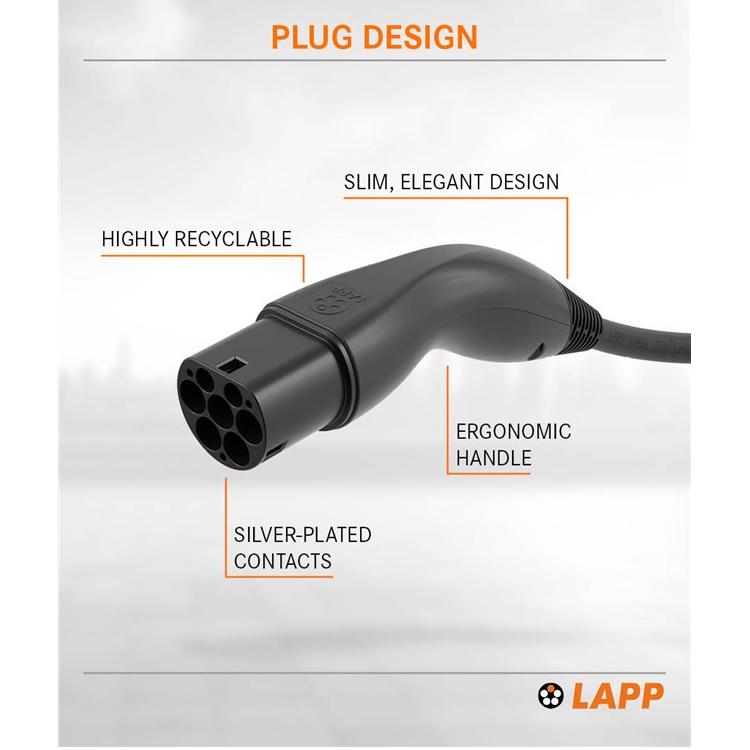

• Ergonomisch gestaltete, massive Gummigriffe
• Schutzkappe an der Typ-2-Kupplung auf der Fahrzeugseite gegen Schmutz und Feuchtigkeit
• Silberbeschichtete, korrosionsbeständige Kontaktstifte für stabile Stromübertragung
• Überfahrfeste Konstruktion für den intensiven täglichen Gebrauch
