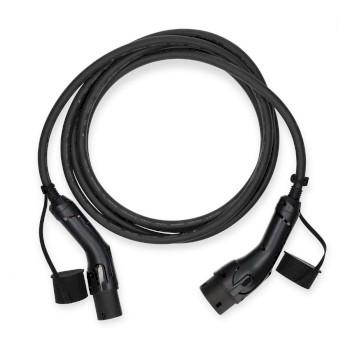

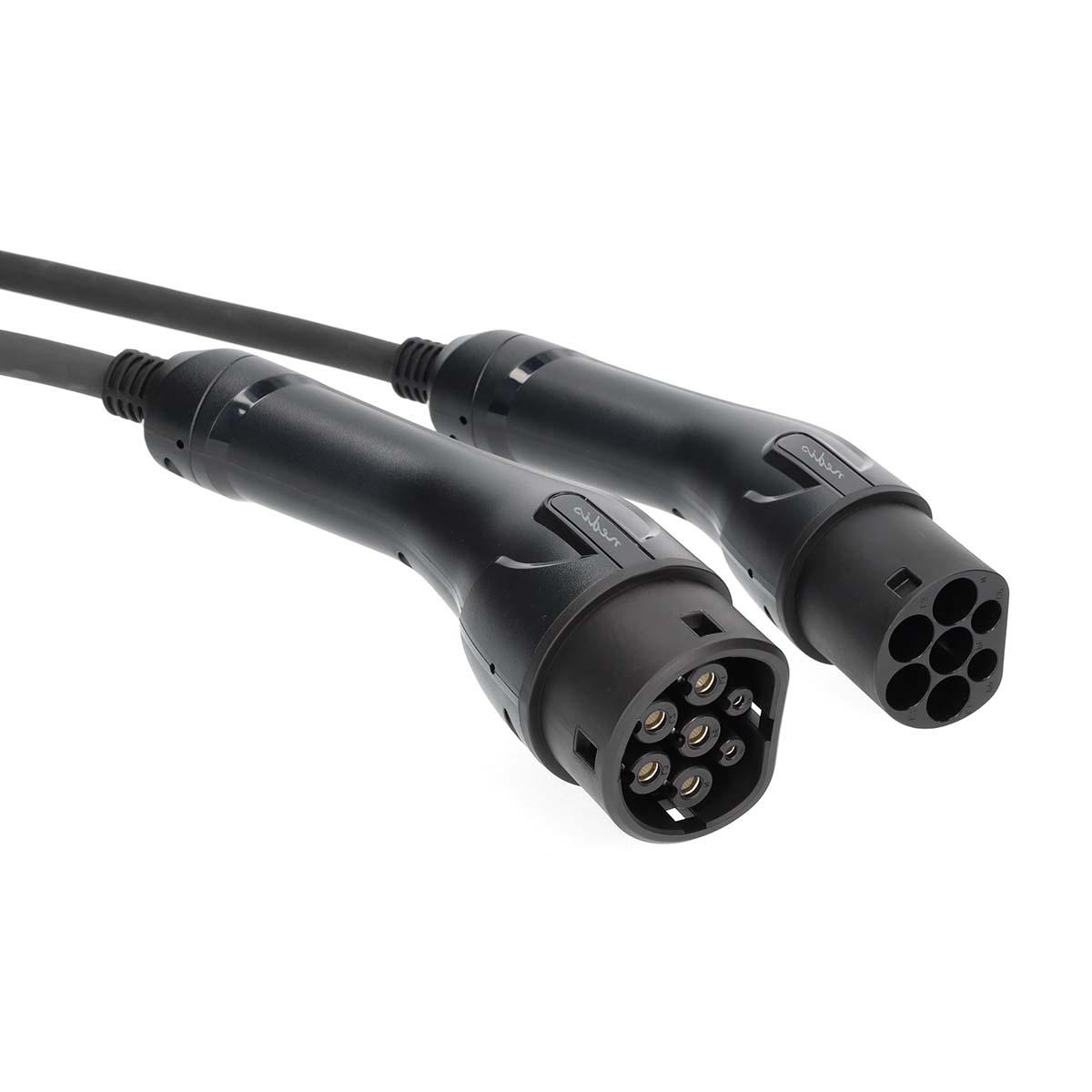

Ladekabel Typ 2 – Mode 3 – bis zu 22 kW

Leistungsstarke und zuverlässig ausgeführte Ladekabel zum Laden von Elektrofahrzeugen mit einem Typ-2-Anschluss. Entwickelt für sicheres Schnellladen mit hoher Leistung und geeignet für den täglichen Gebrauch, sowohl zu Hause als auch unterwegs. Die robuste Konstruktion ist für intensive Nutzung und wechselnde Wetterbedingungen ausgelegt.



Anwendung

Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit einem Typ-2-Anschluss über eine Ladesäule, eine Ladestation oder eine Wallbox. Geeignet für den Einsatz an öffentlichen und privaten Ladepunkten.



Varianten wie Länge und Ausführung werden über die Auswahlliste gewählt.



Installation / Verwendung / Betrieb

Der Typ-2-Stecker auf beiden Seiten wird jeweils am Fahrzeug und am Ladepunkt angeschlossen. Der Ladevorgang startet und stoppt automatisch über die Fahrzeugelektronik. Der Lademodus ist Mode 3, ohne externe Steuerbox.



Ausführung / Anschlüsse

• Anschluss Fahrzeugseite: Typ 2 gemäß EN 62196-2

• Anschluss Ladepunktseite: Typ 2 gemäß EN 62196-2

• Lademodus: Mode 3



Technische Daten

• Maximale Ladeleistung: 22 kW

• Ausgangsstrom: 32 A

• Eingangsspannung: 400 V AC

• Anzahl der Phasen: 3

• Leiterquerschnitt: 5 × 2,55 mm²

• Kabellänge: 5,0 m

• Kabeldurchmesser: 6 mm

• Kabelmantel: TPE / TPU

• Schutzart: IP55

• IP55: geschützt gegen Staubeinlagerungen und gegen Wasserstrahlen aus allen Richtungen, für den Außenbereich geeignet

• Isolationswiderstand: 1000 MΩ

• Kontaktwiderstand: 0,5 mΩ

• Spannungsfestigkeit: 2000 V

• Stecker-Lebensdauer: 10.000 Einsteckzyklen

• Luftfeuchtigkeit bei Betrieb: 5 % – 95 % (nicht kondensierend)



Zertifizierungen & Normen

• EN 62196-2 – Spezifikation für Typ-2-Steckverbinder zum AC-Laden von Elektrofahrzeugen

• IEC 61851 – Norm für das leitungsgebundene Laden von Elektrofahrzeugen (Mode 3)

• CE – Entspricht den europäischen Anforderungen an Sicherheit und Konformität

• WEEE – Richtlinie über Elektro- und Elektronikaltgeräte



Lieferumfang

• Ladekabel

• Tragetasche



Besonderheiten

• Geeignet für Schnellladen bis 22 kW

• Wetterfeste Ausführung für den Außeneinsatz

• Gerade Steckverbinder auf beiden Seiten

• Robuste Kabelkonstruktion für intensive tägliche Nutzung

• Inklusive Tragetasche für Transport und Lagerung
