Autoladestation

Mobile Ladestation Universal Typ 2 – Modus 2 – bis 22 kW (Set mit Adaptern)
Flexible mobile Ladelösung zum Laden von Elektrofahrzeugen über verschiedene Stromanschlüsse. Dieses Set ermöglicht das Laden an unterschiedlichen Standorten durch die Verwendung von austauschbaren Netzadaptern. Geeignet für den praktischen Einsatz zu Hause, unterwegs und an Orten ohne feste Ladestation.

Anwendung
Zum Laden von Elektrofahrzeugen und Plug-in-Hybriden mit einem Typ-2-Anschluss. Geeignet für mobiles Laden über Haushaltssteckdosen und 3-phasige CEE-Anschlüsse in Kombination mit den mitgelieferten Adaptern.

Varianten wie Ausführung und Netzadapter werden über die Auswahlliste gewählt.

Montage / Verwendung / Betrieb
Die Typ-2-Kupplung wird an das Fahrzeug angeschlossen. Auf der Netzseite wird eines der mitgelieferten LAPP Adapterkabel über den Adapteranschluss gekoppelt. Die integrierte Elektronik erkennt automatisch den verwendeten Adapter und regelt die Ladeleistung. Das Laden erfolgt gemäß Modus 2 mit In-Cable Control Box (ICCB).

Ausführung / Anschlüsse
• Fahrzeugseite: Typ-2-Kupplung
• Netzseite: Adapteranschluss mit mitgelieferten Adaptern
• Lademodus: Modus 2 mit ICCB

Technische Spezifikationen
• Maximale Ladeleistung: bis zu 22 kW
• Maximaler Strom: 32 A
• Nennspannung: 110–400 V AC (adapterabhängig)
• Anzahl der Phasen: 3
• Leiterquerschnitt: 6 mm²
• Kabellänge: 6 m
• Kabeltyp: Glattes Kabel, Mantel ÖLFLEX® CHARGE
• Schutzart Kabel: IP55
• Schutzart Steuerbox: IP67
• Betriebstemperatur: −25 °C bis +45 °C
• Abmessungen Steuerbox: 320 × 124 × 84 mm

Kennzeichnungen & Normen
• IEC 61851 – Norm für leitfähiges Laden von Elektrofahrzeugen (Modus 2)
• EN 62196-2 – Spezifikation für Typ-2-Steckverbinder für AC-Laden
• CE – Konformität mit europäischen Sicherheits- und Konformitätsanforderungen
• WEEE – Richtlinie über Elektro- und Elektronik-Altgeräte

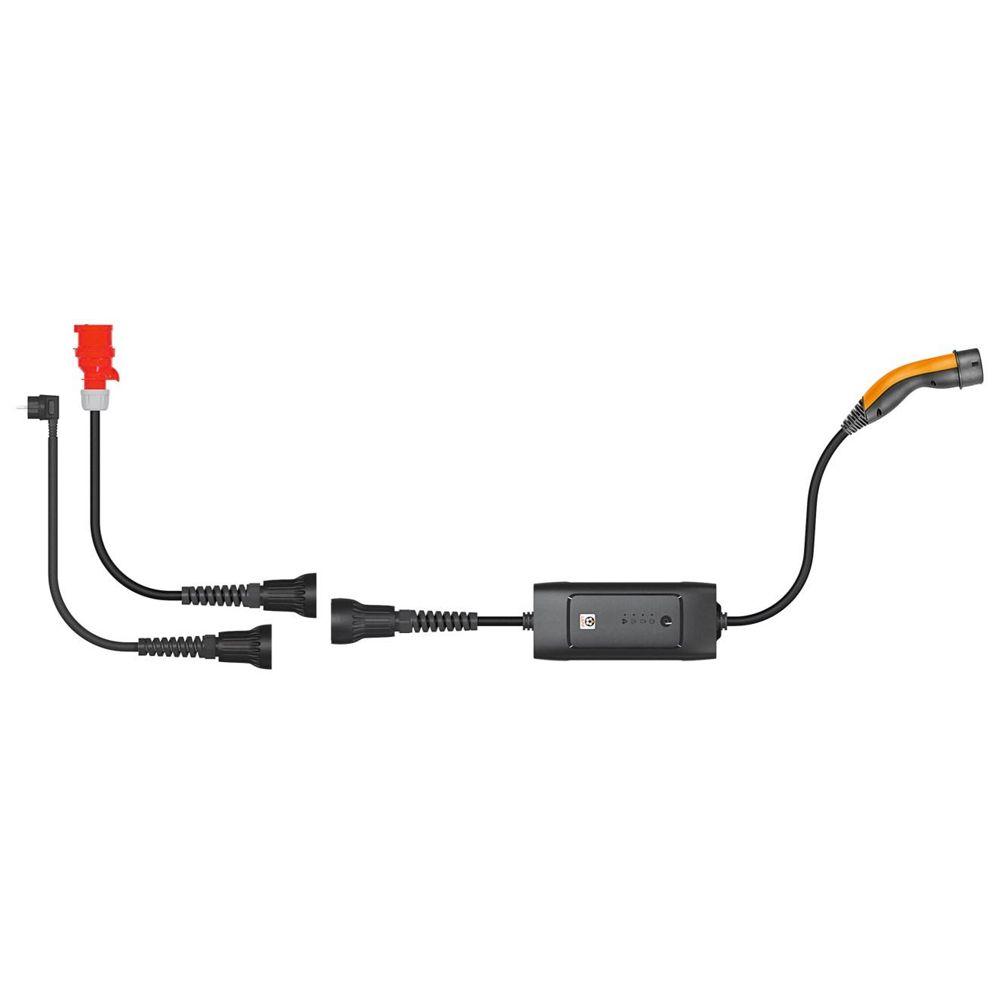

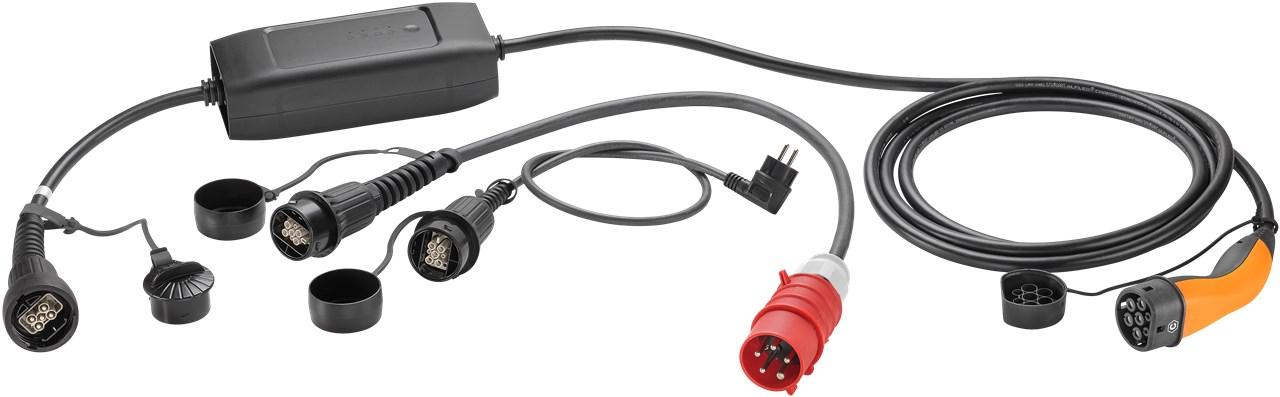

Lieferumfang
• Mobile Ladestation mit integrierter Steuerbox

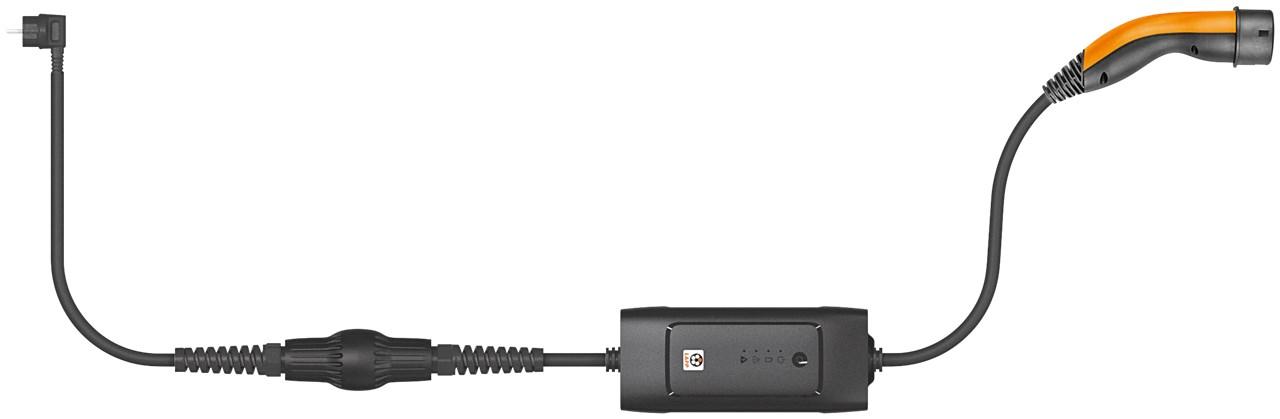

• Adapterkabel mit Schutzkontaktstecker (Typ E/F)

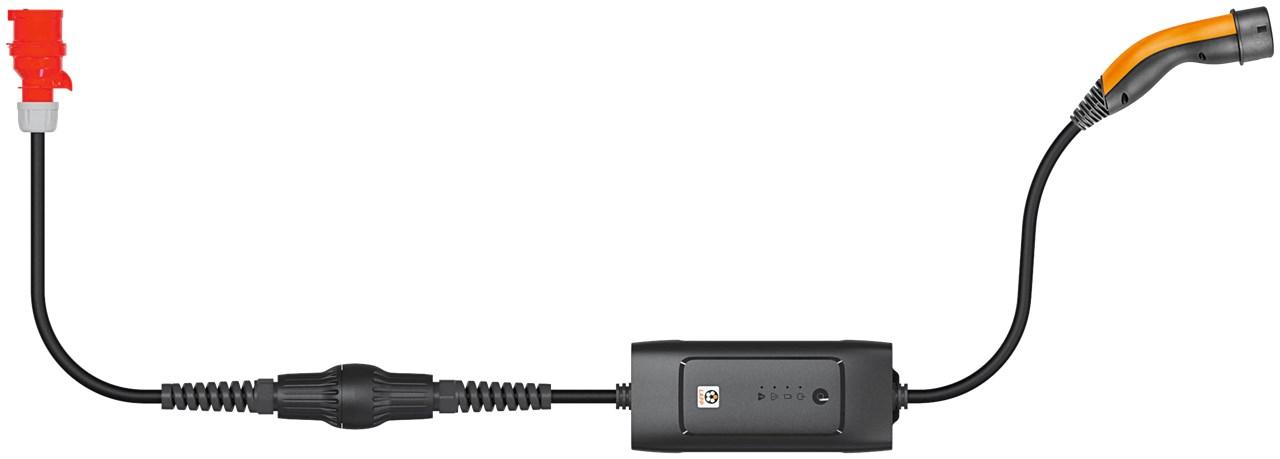

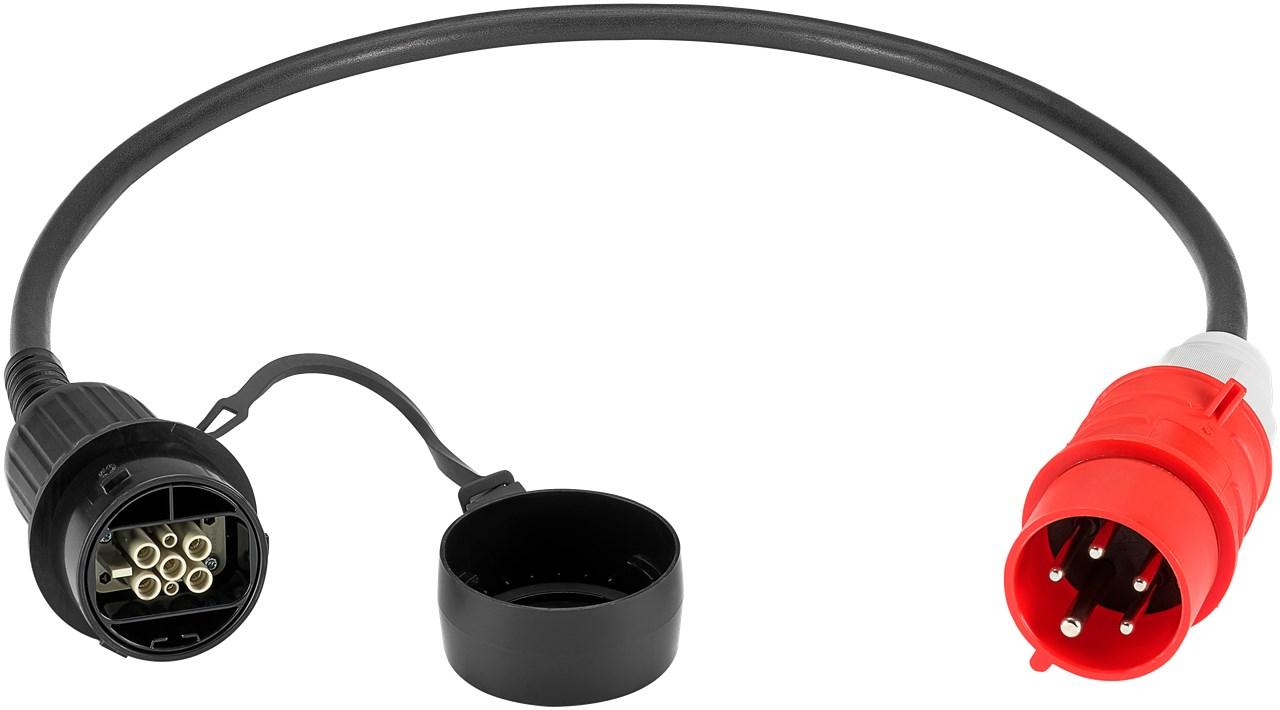

• Adapterkabel mit CEE-Stecker (3-phasig, rot)

Besonderheiten
• Automatische Adaptererkennung mit Leistungsregelung
• Nur zur Verwendung mit LAPP Adaptern
• Überstrom-, Überspannungs- und Temperaturbewachung
• Überfahrbare Kabel und Stecker
• Schutzkappen an allen Steckverbindern gegen Schmutz und Feuchtigkeit
