BNC auf Terminal Adapter

Dieser Adapter ist für das Anschließen von loser Verkabelung an eine BNC-Verbindung über einen Klemmblock bestimmt.

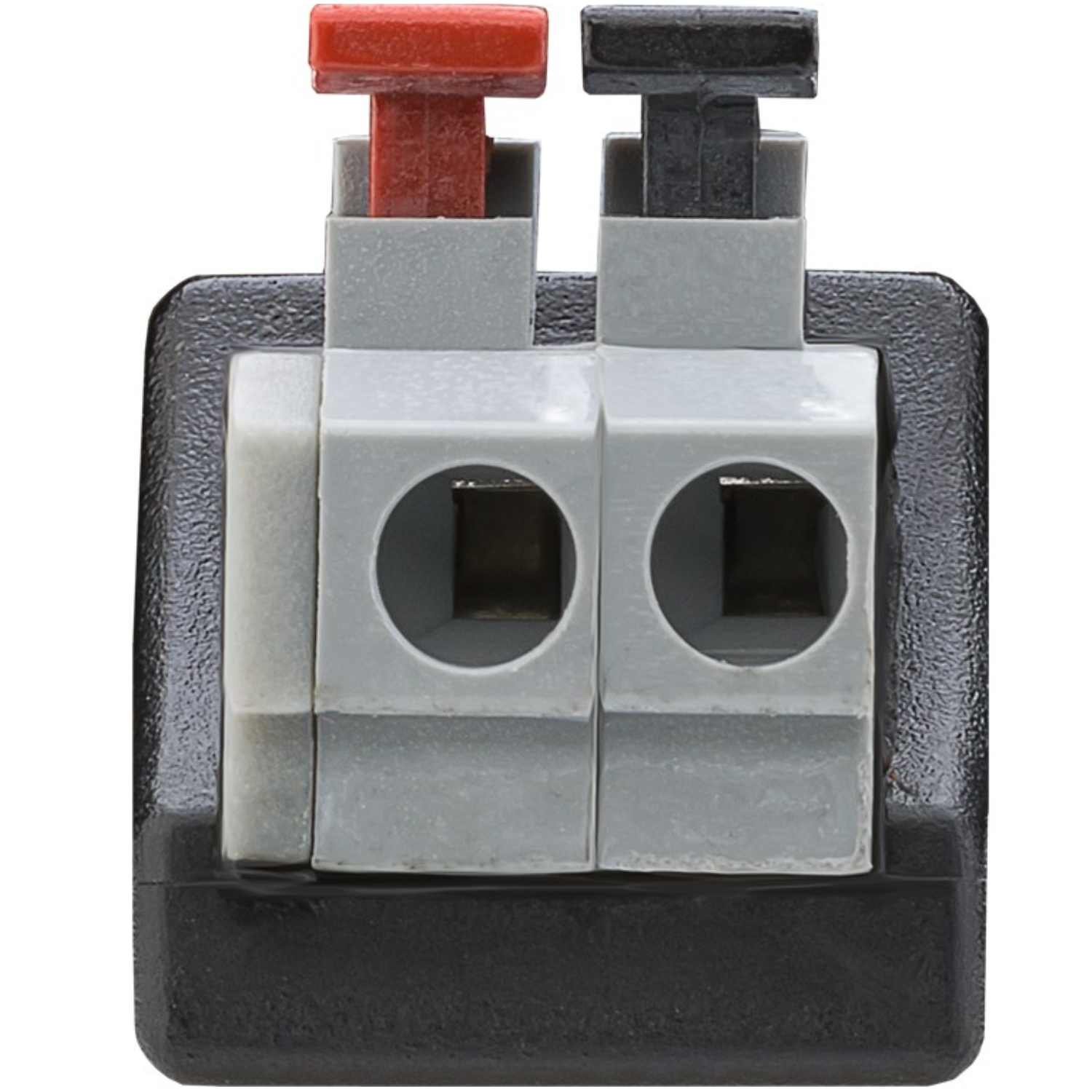

Der Adapter verfügt auf der einen Seite über einen 2-poligen Klemmenblock und auf der anderen Seite über einen BNC-Stecker (male).
Dadurch kann ein Koaxialsignal einfach mit losen Drähten mit abisoliertem Kabelende verbunden werden, ohne dass ein Koaxialstecker am Kabel montiert werden muss.
Der Klemmenblock verfügt über eine Push-Down-Klemme, mit der Drähte schnell und ohne Schrauben angeschlossen werden können.
Der Adapter wird häufig bei Testaufbauten, AV-Installationen, Alarmanlagen, Messgeräten und Hobby- oder Entwicklungsprojekten eingesetzt, bei denen Signale über lose Verkabelung angeschlossen werden müssen.

Spezifikationen & Merkmale
• Marke Goobay
• Produkttyp Klemmenblock auf BNC-Adapter
• Anschluss 1 Klemmenblock 2-polig
• Anschluss 2 BNC male
• Klemmtyp Push-Down-Klemme
• Anzahl der Pole 2 pin
• Pitch Klemmenblock 5.0 mm
• Verpackungstyp Bulk

Technische Erläuterung
BNC ist ein koaxialer Steckverbinder mit Bajonettverschluss, der häufig bei HF-Geräten, Videoverbindungen, Messinstrumenten und CCTV-Systemen verwendet wird. Durch eine Vierteldrehverriegelung entsteht eine stabile und schnell zu montierende Verbindung.
Klemmenblock ist eine Anschlussklemme, an der elektrische Drähte direkt angeschlossen werden können. Bei einer Push-Down-Klemme wird der Draht durch eine Federklemme ohne Verwendung von Schrauben fixiert.
Die Pitch von 5.0 mm gibt den Abstand zwischen den Anschlusspunkten des Klemmenblocks an. Diese Größe wird häufig bei industriellen Anschlüssen und elektronischen Anwendungen verwendet.
Mit einem Klemmenblock auf BNC-Adapter können Koaxialsignale einfach mit loser Verkabelung oder Testaufbauten verbunden werden.
