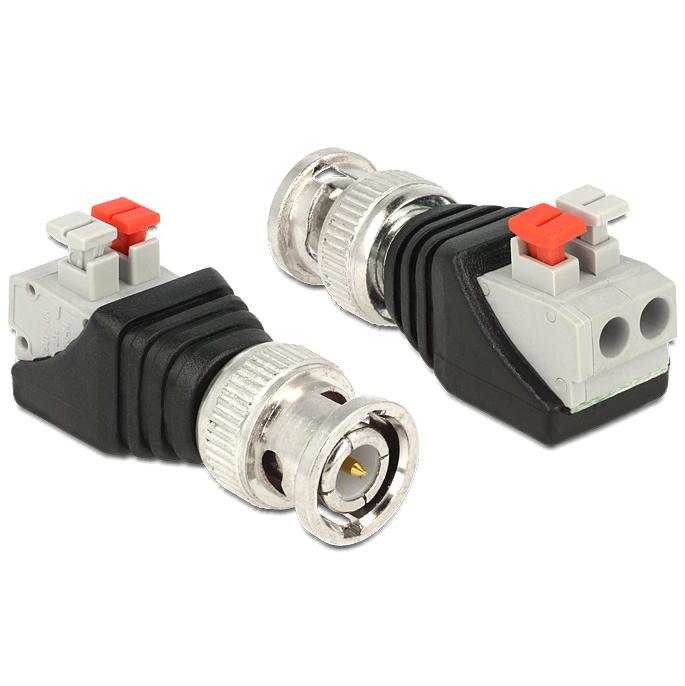

BNC Schraubklemme

Dieser Adapter dient zum Anschluss einer BNC-Koaxialverbindung an lose Kabeladern über einen Klemmblock.
Der Adapter verfügt über einen BNC-Stecker auf der einen Seite und einen 2-poligen Klemmenblock auf der anderen Seite.
Dadurch kann ein Koaxialsignal einfach mit losen Drähten oder industriellen Anschlusspunkten verbunden werden, ohne einen Standard-Koaxialstecker zu verwenden.
Der Klemmenblock ist mit einem Druckknopfmechanismus ausgestattet, wodurch Kabel ohne Schrauben befestigt werden können. Durch Drücken des Knopfes kann der Draht einfach eingeführt und gesichert werden.
Diese Art von Anschluss wird bei Industrieinstallationen, Messaufbauten, CCTV-Systemen und RF-Anwendungen eingesetzt, bei denen Signale über lose Verkabelung angeschlossen werden müssen.
Für die Verwendung dieses Adapters ist eine BNC-Buchse am angeschlossenen Gerät oder Kabel erforderlich.

Spezifikationen & Merkmale
• Marke Delock
• Produkttyp BNC-zu-Klemmenblock-Adapter
• Anschluss 1 BNC male
• Anschluss 2 2-poliger Klemmenblock
• Anschlusstyp Druckknopf-Klemme (schraubenlos)
• Anzahl der Pole 2 pin
• Rastermaß Klemmenblock 5 mm
• Abmessungen ca. 42 x 19 x 15 mm

Technische Erläuterung
BNC ist ein Koaxialsteckverbinder mit Bajonettverschluss, der häufig bei HF-Geräten, Videoverbindungen und Messinstrumenten verwendet wird. Durch eine Vierteldrehverriegelung entsteht eine stabile und schnell zu montierende Verbindung.
Klemmenblock ist eine Anschlussklemme, an der elektrische Drähte direkt angeschlossen werden können. Bei einer schraubenlosen Ausführung mit Druckknopf wird der Draht durch eine Federklemme anstelle einer Schraube gesichert.
Das Rastermaß von 5 mm gibt den Abstand zwischen den Anschlusspunkten des Klemmenblocks an. Diese Größe wird häufig bei industriellen Anschlussklemmen und elektronischen Anwendungen verwendet.
Mit einem BNC-zu-Klemmenblock-Adapter kann ein Koaxialsignal einfach mit losen Kabeladern oder Testaufbauten verbunden werden, bei denen kein Standard-Koaxialstecker verwendet wird.
