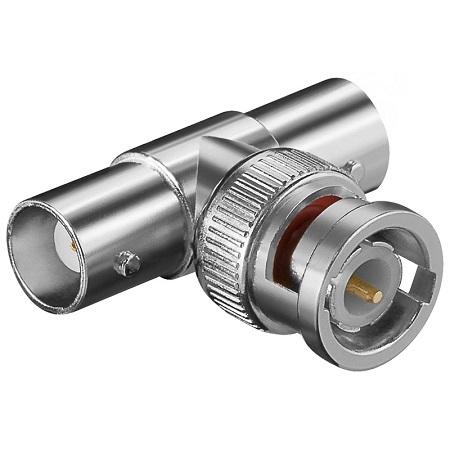

BNC Verteiler

Dieser Adapter dient zur Aufteilung oder Kopplung von koaxialen BNC-Verbindungen innerhalb von HF- und Videosystemen.
Der Adapter verfügt auf der einen Seite über einen BNC-Stecker und auf der anderen Seite über zwei BNC-Buchsen. Dadurch kann ein BNC-Signal auf zwei BNC-Kabel oder Geräte aufgeteilt werden.
Die Steckverbinder verwenden einen BNC-Bajonettverschluss. Durch Drehen des Steckers um eine Vierteldrehung wird er verriegelt, was eine schnelle Montage und eine stabile Verbindung gewährleistet.
Der Adapter hat eine charakteristische Impedanz von 50 Ω, was bei HF- und Kommunikationssignalen üblich ist.
Die vergoldeten Kontakte reduzieren den Übergangswiderstand und helfen, Korrosion zu vermeiden, was zu einer stabilen Signalübertragung beiträgt.
Das Gehäuse ist aus vernickeltem Messing gefertigt, was für eine robuste mechanische Konstruktion und eine gute Abschirmung gegen elektromagnetische Störungen sorgt.
Dieser Adapter wird bei HF-Installationen, Antennenanschlüssen, Messgeräten und Videoverbindungen wie CCTV-Systemen eingesetzt.

Spezifikationen & Merkmale
• Marke Goobay
• Produkttyp BNC-T-Adapter
• Konfiguration BNC-Stecker auf 2x BNC-Buchse
• Anschluss 1 BNC-Stecker
• Anschluss 2 2x BNC-Buchse
• Steckverbindertyp BNC-Bajonett
• Impedanz 50 Ω
• Kontaktveredelung vergoldet
• Gehäusematerial Messing, vernickelt

Technische Erläuterung
BNC ist ein Koaxialsteckverbinder mit Bajonettverschluss, der häufig bei HF-Geräten, Videoverbindungen, Messinstrumenten und CCTV-Systemen verwendet wird. Mittels einer Vierteldrehverriegelung kann der Stecker schnell angeschlossen und getrennt werden.
Koaxialkabel mit BNC-Stecker werden bei Radiofrequenzinstallationen, Antennenanschlüssen, Messgeräten und analogen Videosignalen eingesetzt. Die Koaxialkonstruktion sorgt für eine gute Abschirmung gegen Störungen.
Impedanz gibt den elektrischen Widerstand an, den ein Stecker oder Kabel einem Wechselstromsignal entgegensetzt. Für HF- und Kommunikationssignale wird üblicherweise eine Impedanz von 50 Ω verwendet, um Signalreflexionen und Verluste zu begrenzen.
