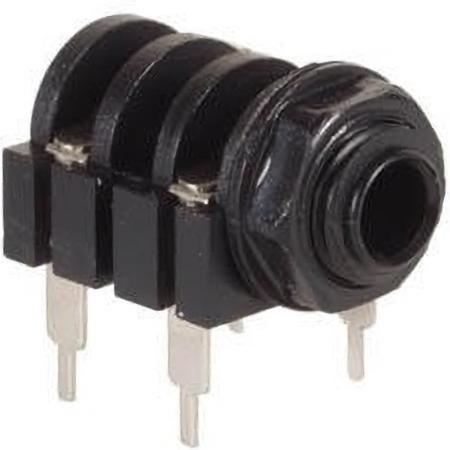

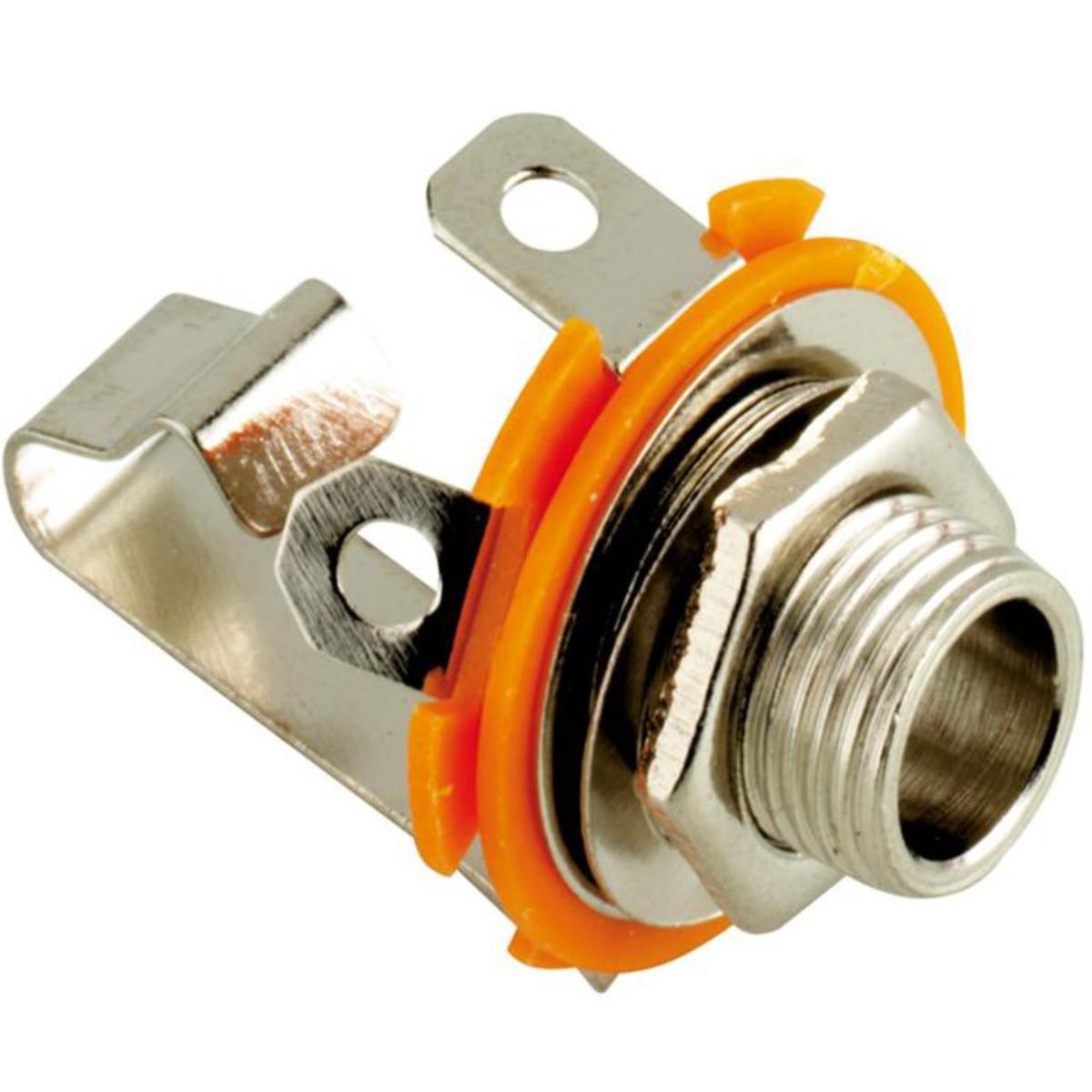

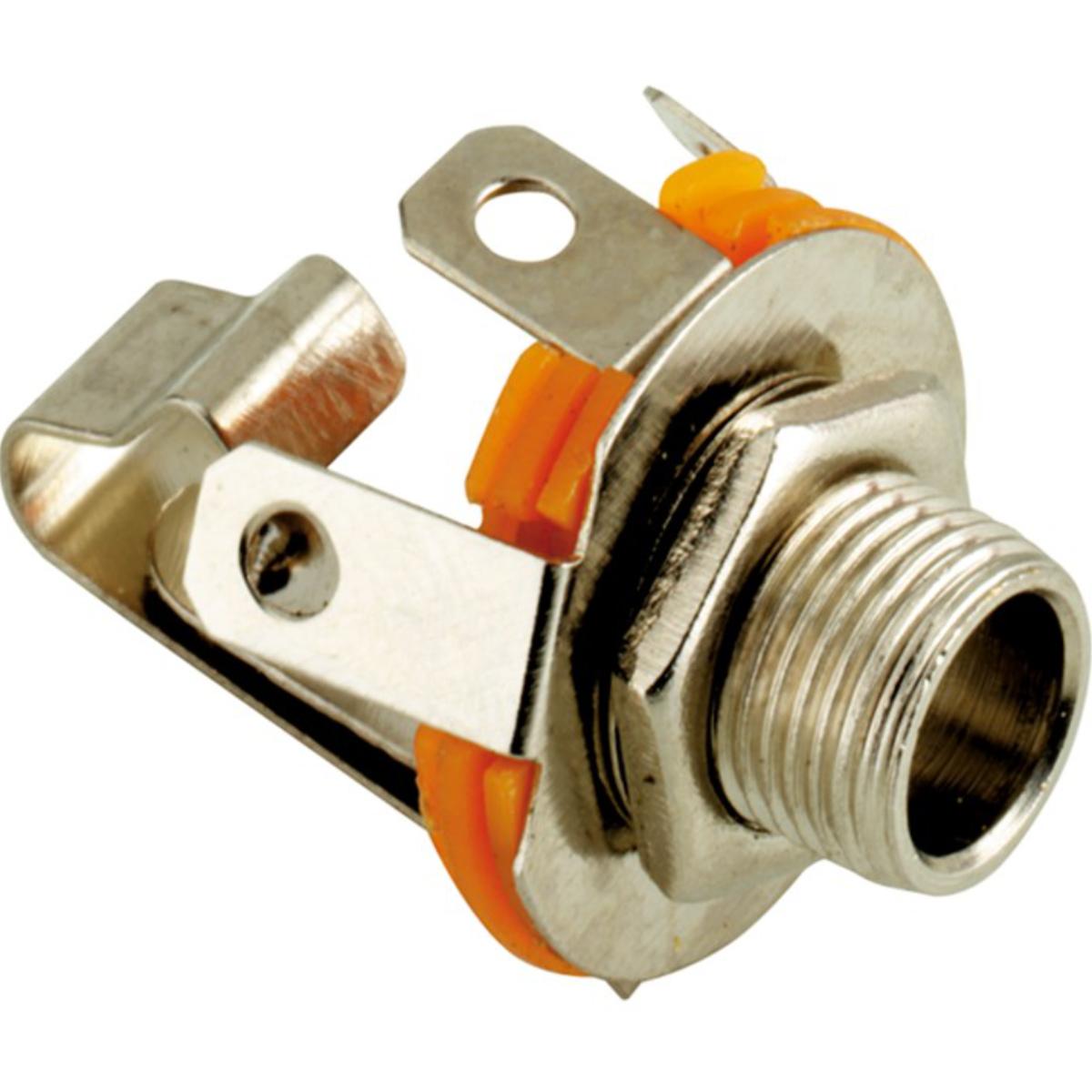

Chassisbuchse

Diese 6,3 mm Klinken-Chassisbuchse wird für die Montage eines 6,3 mm Mono-Audioanschlusses in einem Panel, Gerät oder Gehäuse verwendet. Der Stecker ist für die Panelmontage geeignet und wird über Lötanschlüsse verbunden.
Die Buchse ist mit einem 6,3 mm Klinken-Female-Stecker mit einer 2-poligen Konfiguration ausgestattet. Dadurch wird ein Audiosignal (Mono) über die Buchse übertragen.
Der Stecker hat eine offene Konstruktion und verfügt über einen Schaltkontakt. Dadurch kann ein interner Stromkreis automatisch unterbrochen oder umgeschaltet werden, wenn ein Klinkenstecker eingesteckt wird. Der Stecker wird mit Unterlegscheibe und Sechskantmutter zur Montage in einem Panel oder Metallgehäuse geliefert.

Spezifikationen
Produkttyp: Klinken-Chassisbuchse
Audiotyp: analoge Audioverbindung
Anschluss 1: 6,3 mm Klinken-Female
Anschluss 2: Löten
Steckertyp: TS (2-polig)
Mono / Stereo: Mono
Schaltkontakt: Ja
Konstruktion: Offene Ausführung
Montage: Panelmontage / Chassismontage
Gehäuse: Metall
Befestigung: Mutter und Unterlegscheibe
Anzahl: Stückweise

Montagezubehör
Für den Anschluss dieser Klinken-Chassisbuchse können lose Audiokabel verwendet werden. Geeignete Kabel finden Sie hier:
Lose Klinkenkabel für die Montage anzeigen
Zum Löten des Steckers kann ein Lötkolben verwendet werden:
Lötkolben für die Montage anzeigen

Erläuterung
6,3 mm Klinke: Ein Audioanschluss, der hauptsächlich bei Musikinstrumenten, Verstärkern und professioneller Audiotechnik verwendet wird.
Chassisbuchse: Ein Anschluss, der zur Montage in einem Panel oder Gehäuse bestimmt ist, damit externe Geräte angeschlossen werden können.
Schaltkontakt: Ein interner Schalter, der einen Stromkreis automatisch unterbrechen oder umschalten kann, wenn ein Klinkenstecker eingesteckt wird.

Anwendungen
• Panelmontage von 6,3 mm Mono-Audioanschlüssen
• Verwendung bei Gitarren, Verstärkern und Effektpedalen
• Montage in Audiogeräten wie Mischpulten und Endstufen
• Reparatur oder Austausch bestehender Klinkenanschlüsse

Arten von Klinkenanschlüssen
6,3 mm Klinke: Ein größerer Klinkenanschluss, der hauptsächlich bei professioneller Audiotechnik und Musikinstrumenten verwendet wird.
3,5 mm Klinke: Ein kleinerer Klinkenanschluss, der häufig bei Unterhaltungselektronik wie Smartphones und Laptops eingesetzt wird.
2,5 mm Klinke: Ein kompakter Klinkenanschluss, der bei Headsets und spezialisierter Audiotechnik verwendet wird.

Erklärung der Klinkenkonfigurationen
TS (Tip-Sleeve): Eine Klinkenkonfiguration mit zwei Kontaktpunkten für Mono-Audiosignale.
TRS (Tip-Ring-Sleeve): Eine Klinkenkonfiguration mit drei Kontaktpunkten für Stereo-Audiosignale.
TRRS (Tip-Ring-Ring-Sleeve): Eine Klinkenkonfiguration mit vier Kontaktpunkten, mit der neben Stereo-Audio auch ein Mikrofonsignal übertragen werden kann.

Erklärung der Audiosignale
Mono-Audio: Ein Audiosystem, bei dem ein Audiokanal verwendet wird.
Stereo-Audio: Ein Audiosystem, bei dem zwei separate Kanäle verwendet werden: ein linker und ein rechter Kanal.
