Cat 6 Netzwerk Keystone

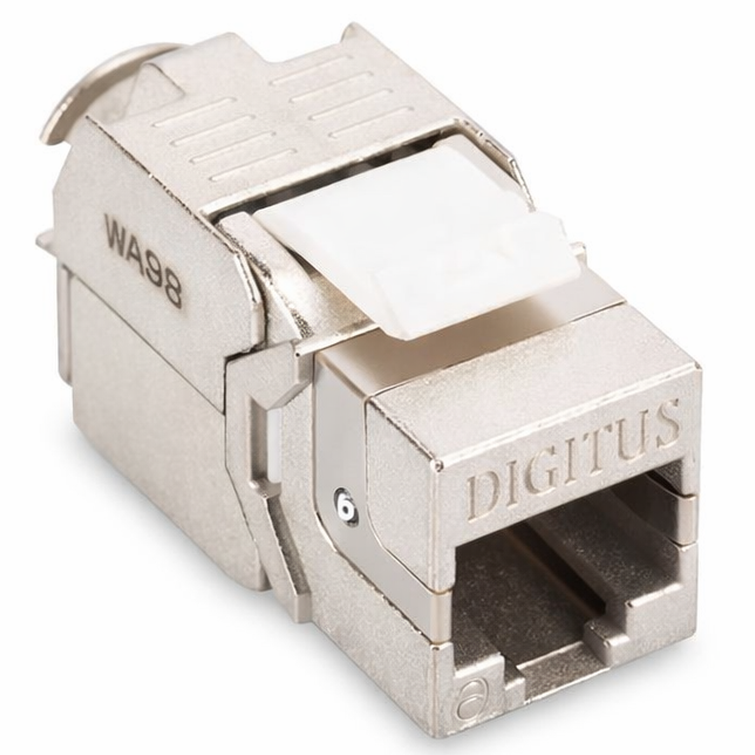

RJ45 LSA Keystone – Cat 6
RJ45 LSA Keystone-Modul zum Anschluss von Twisted-Pair-Netzwerkkabeln in Cat 6-Installationen. Geeignet für Snap-In-Montage in Keystone-Systemen und ausgestattet mit einer RJ45-Buchse und LSA-Anschluss.

Anwendung
Zum Anschluss von festen und flexiblen Netzwerkkabeln an eine RJ45-Buchse innerhalb strukturierter Netzwerkinstallationen, wie z. B. Wanddosen und Patchpanels.

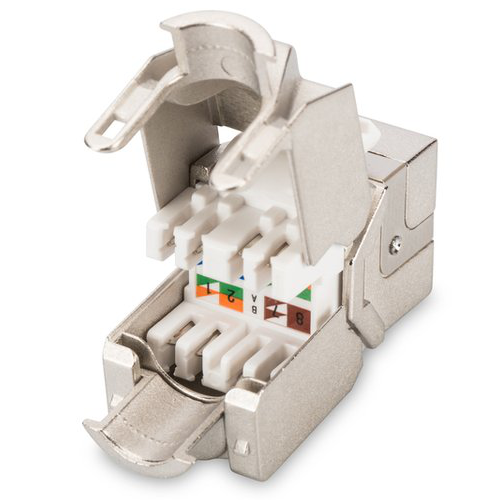

Ausführung & Anschlüsse
• Externer Anschluss: RJ45 female (8P8C)
• Interner Anschluss: LSA
• Aderverlegung: werkzeuglos
• Befestigung: Snap-In
• Kabelcodierung: T568A und T568B
• Kabelbefestigung: integrierter Kabelbinder
• Gehäusematerial: Zinkdruckguss, vernickelt
• Material RJ45-Stecker: ABS (UL 94V-0)

Technische Spezifikationen
• Kategorie: Cat 6 (Class E)
• Frequenzbereich: bis 250 MHz
• Datenübertragung: 1GBase-T
• Schirmung: ja
• Aderdurchmesser: 22–26 AWG, massiv und flexibel
• Kontaktmaterial: Phosphorbronze, verzinnt und vergoldet (0,5 μm)
• Abschirmungsmaterial RJ45: verzinntes Kupfer
• LSA-Anschluss: Krone LSA+
• Einsteckkraft: max. 30 N (IEC 60603-7-5)
• Zugbelastung: 7,7 kg zwischen Stecker und Buchse
• Kontaktwiderstand: < 20 mΩ
• Isolationswiderstand: > 500 MΩ
• Durchschlagsfestigkeit: 1000 VDC (Kontakt-Kontakt), 1500 VDC (Kontakt-Erde)
• Anzahl Steckzyklen RJ45: > 750
• Anzahl Klemmzyklen LSA: > 200
• Betriebstemperatur: -20 °C bis 70 °C

Zulassungen & Normen
• ISO/IEC 11801 (3. Ausgabe) – Internationale Norm für strukturierte Verkabelungssysteme und Leistungsanforderungen für Datennetzwerke.
• EN 50173-1 – Europäische Norm für Aufbau und Leistung von generischen Verkabelungssystemen.
• ANSI/TIA/EIA 568-C – Amerikanische Norm für Twisted-Pair-Verkabelung und Steckverbinderleistung.

Einbau & Montage
Dieser Keystone kann in geeignete Keystone-Wanddosen und Keystone-Patchpanels eingebaut werden.
