DAB+ / DVB-T2-Antenne

Diese DAB+ / DVB-T2 Antenne ist für den Empfang von digitalen Radiosignalen und digitalen terrestrischen Fernsehsignalen bestimmt. Die Antenne kann zum Empfang von DAB+ Digitalradio und DVB-T2 Digitalfernsehen über einen Antennenanschluss verwendet werden.

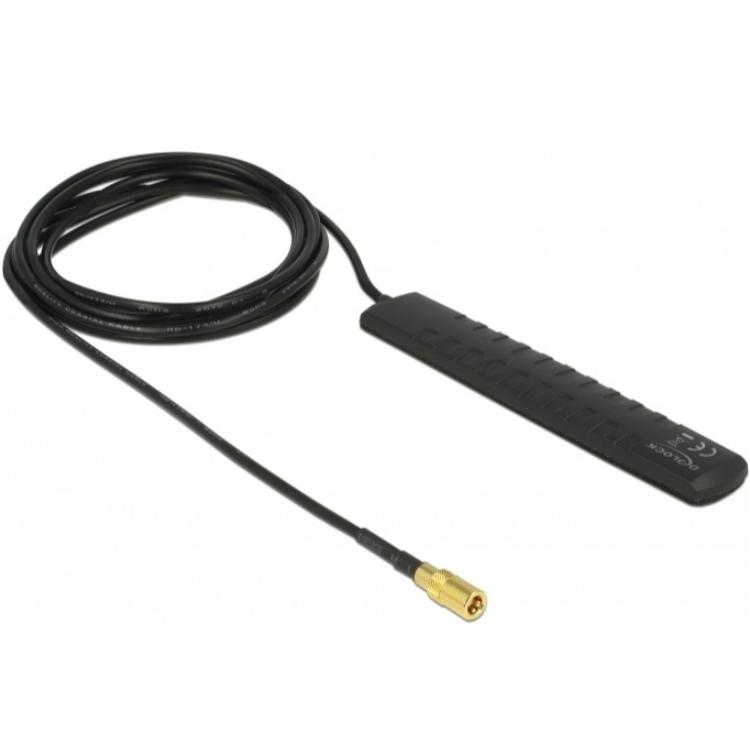

Die Antenne ist mit einem SMB-Stecker ausgestattet und kann an Radios, TV-Tunern und Multimedia-Geräten mit einem SMB-Antennenanschluss angeschlossen werden.

Die Antenne arbeitet in einem Frequenzbereich von 174 – 237 MHz für DAB+ und 470 – 690 MHz für DVB-T2. Dadurch kann die Antenne für digitale Radio- und Fernsehsignale über die Luft verwendet werden.

Diese Antenne ist eine aktive Antenne mit einem integrierten Verstärker. Der integrierte Verstärker kann das Empfangssignal verbessern, wodurch schwache Signale besser empfangen werden können.

Die Antenne wird über eine 5 V Spannungsversorgung gespeist und hat einen Stromverbrauch von 14 – 28 mA. Die Antenne wird mit einem RG-174 Koaxialkabel mit einer Länge von ca. 2 Metern geliefert.

Die Antenne kann einfach mittels selbstklebender Montage befestigt werden.

Spezifikationen
• Anschluss 1 x SMB-Stecker
• Frequenzbereich DAB+ 174 – 237 MHz
• Frequenzbereich DVB-T2 470 – 690 MHz
• Antennenverstärkung 20 dBi
• Impedanz 50 Ohm
• VSWR 2.0
• Spannungsversorgung 5 V
• Stromverbrauch 14 – 28 mA
• Betriebstemperatur −40 °C ~ 85 °C
• Kabeltyp RG-174
• Kabeldurchmesser ca. 2,7 mm
• Kabellänge ca. 2 m
• Abmessungen ca. 11,27 × 1,97 × 0,65 cm

Erläuterung der verwendeten Begriffe
DAB+
DAB+ (Digital Audio Broadcasting Plus) ist ein digitaler Standard für Radioübertragungen über die Luft mit höherer Klangqualität und effizienterer Frequenznutzung.

DVB-T2
DVB-T2 (Digital Video Broadcasting – Terrestrial 2) ist ein Standard für digitales Fernsehen über Antenne.

Aktive Antenne
Eine aktive Antenne enthält einen integrierten Verstärker, der das Empfangssignal verstärkt, um schwache Signale besser empfangen zu können.

dBi
dBi ist eine Einheit, die die Verstärkung einer Antenne im Verhältnis zu einer idealen isotropen Antenne angibt.

VSWR
VSWR (Voltage Standing Wave Ratio) gibt an, wie gut eine Antenne an die Übertragungsleitung angepasst ist.

Impedanz
Impedanz ist der elektrische Widerstand für HF-Signale in einer Übertragungsleitung. Viele Antennensysteme arbeiten mit 50 Ohm.

SMB
SMB ist ein kompakter koaxialer HF-Steckverbinder, der häufig für Antennen und HF-Anwendungen verwendet wird.

Koaxialkabel
Ein Koaxialkabel ist ein Kabeltyp, der speziell für den Transport von Hochfrequenz-HF-Signalen entwickelt wurde.

RG-174
RG-174 ist ein dünnes Koaxialkabel, das häufig für HF-Signale und Antennenverbindungen verwendet wird.
