D-Sub 9-Pin auf RJ50 Adapter

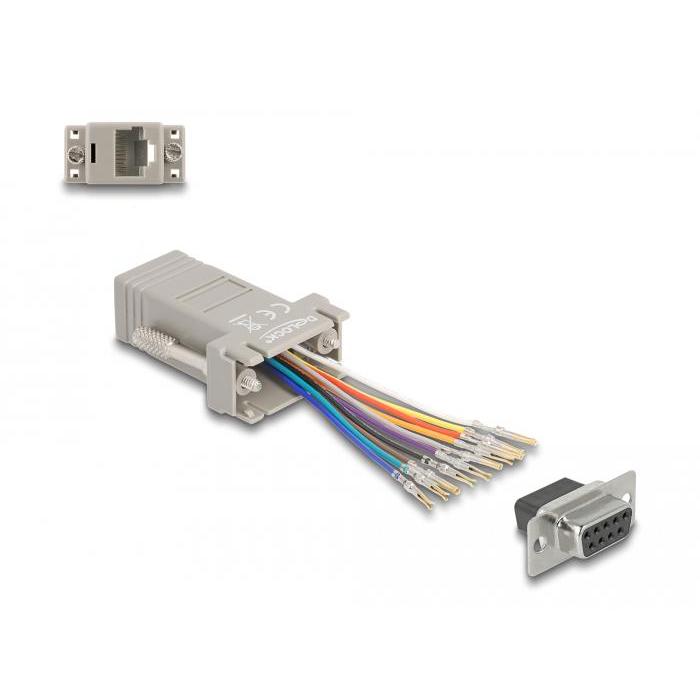

Diese D-Sub 9 auf RJ50 Montageadapter von DELOCK dient zum Verbinden und Erweitern von seriellen Schnittstellen über RJ50 (10P10C) Verkabelung. Der Adapter verfügt über 1x D-Sub 9 female (DB9) und 1x RJ50 female Anschluss, wodurch eine serielle Verbindung einfach über ein Netzwerkkabel verlängert werden kann. Die Pinbelegung ist frei konfigurierbar, wodurch der Adapter für kundenspezifische Anwendungen und spezifische serielle Konfigurationen geeignet ist. Die Adern werden direkt in den Connector gesteckt und rasten in das Gehäuse ein, ohne Löten. Der D-Sub Anschluss ist mit Schraubbefestigung für eine stabile und zuverlässige Verbindung ausgestattet.

Spezifikationen
Typ: D-Sub 9 auf RJ50 Montageadapter
Marke: DELOCK
Anschluss 1: D-Sub 9 female (DB9) mit Schrauben
Anschluss 2: RJ50 female (10P10C)
Konfiguration: frei einstellbare Pinbelegung
RJ50 Pinbelegung: 10 Pins verfügbar
Montage: werkzeuglose Kabelmontage (Klickverbindung)
Gehäuse: Kunststoff
Abmessungen (LxBxH): 49,5 x 20 x 16 Millimeter
Anwendung: serielle Kommunikation / kundenspezifische Verkabelung
Garantie: 5 Jahre

Anwendungen
- Verlängern von seriellen RS232 Verbindungen über RJ50 Verkabelung.
- Kundenspezifische Konfiguration von seriellen Pinbelegungen.
- Industrielle Steuerungssysteme und Automatisierung.
- Messgeräte und Datenlogger mit seriellen Schnittstellen.
- Integration von DB9 Geräten mit RJ50 Verkabelung.
- Test- und Entwicklungseinrichtungen.
- Service- und Wartungsanwendungen.

Erläuterung technischer Begriffe
D-Sub 9 (DB9): 9-poliger serieller Stecker, der häufig für die RS232 Kommunikation zwischen Geräten verwendet wird.
RJ50 (10P10C): modularer Stecker mit 10 Positionen und 10 Kontakten, geeignet für verschiedene Datenanwendungen und serielle Verbindungen.
Frei einstellbare Pinbelegung: Möglichkeit, selbst zu bestimmen, welche Signale auf welche Pins geschaltet werden, abhängig von der Anwendung.
RS232: serielle Kommunikationsstandard für Datenübertragung zwischen Geräten über kurze Distanzen.
Klickmontage: Methode, bei der Kabeladern ohne Löten in den Stecker gesteckt und mechanisch befestigt werden.
