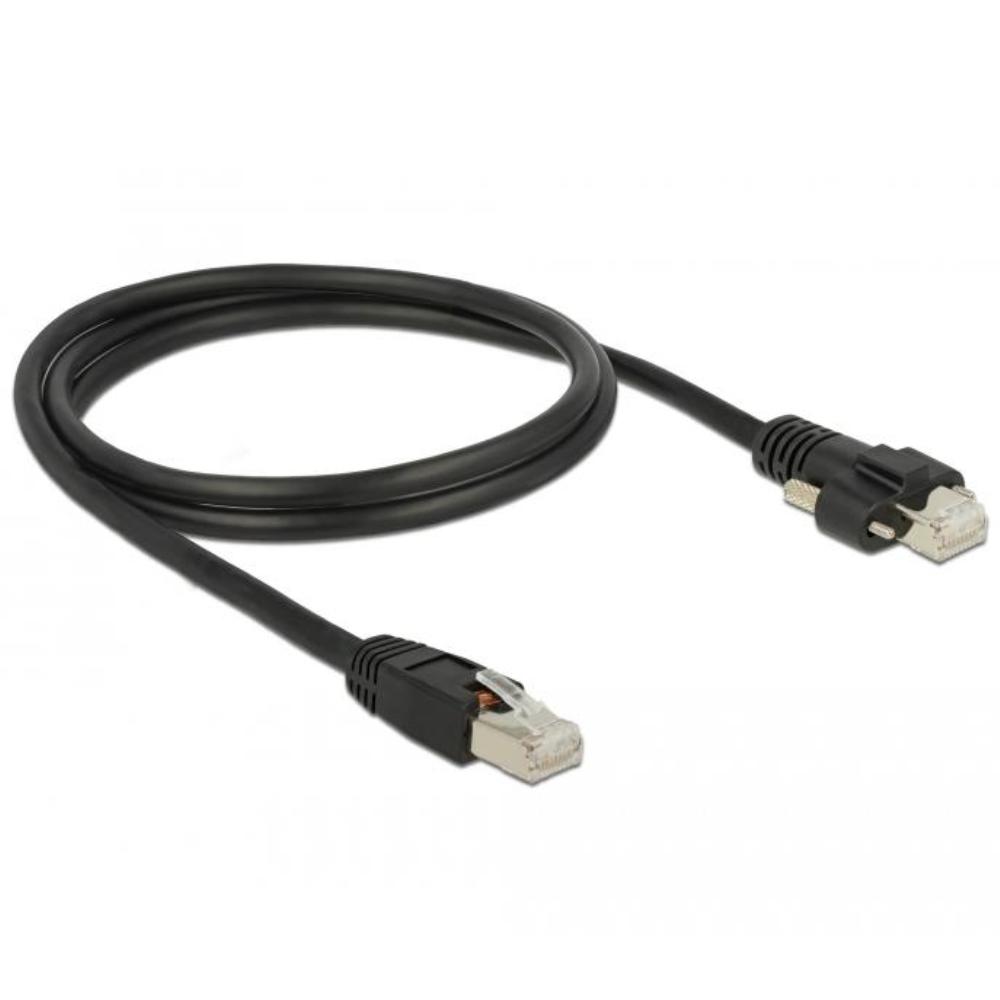

S/FTP Cat 6 Kabel mit Schraubanschluss

Dieses Cat 6 S/FTP GigE Kabel mit Schraubverriegelung dient zur Verbindung von Netzwerkkomponenten wie Industriekameras, Netzwerkkarten, Switches, Steuerungen und Patchfeldern. Der RJ45-Stecker mit Schraubbefestigung sorgt für eine mechanisch verriegelte Verbindung, die Vibrationen und Bewegungen standhält.

Das Kabel ist mit vollständiger Abschirmung pro Adernpaar und einer zusätzlichen Schirmung (S/FTP) ausgestattet, wodurch elektromagnetische Störungen begrenzt werden. Die mechanische Verriegelung mit M2-Schrauben verhindert ein unbeabsichtigtes Lösen der Verbindung und ist für die feste Montage in technischen Installationen vorgesehen.

Spezifikationen & Merkmale
• Kabelkategorie: Cat 6
• Schutzklasse: S/FTP
• Konfektion: vorkonfektioniert
• Anschluss 1: RJ45 male (8P8C)
• Anschluss 2: RJ45 male (8P8C) mit Schraubbefestigung
• Schraubentyp: M2
• Lochabstand: ca. 20 mm
• Pinbelegung: 1:1 verbunden
• Adern: Kupfer (CU)
• Aderdicke: AWG 26
• Kabeldurchmesser: ca. 6,2 mm
• Geeignet für: Gigabit Ethernet
• Norm: Cat 6 Spezifikation

Anwendungen
• Industrielle GigE Kamera-Installationen
• Machine Vision und Bildverarbeitung
• Industrielle Ethernet-Netzwerke
• Automatisierungs- und Steuerungssysteme
• Vibrationsanfällige Umgebungen
• Feste Montage in technischen Gehäusen

Warum dieses Kabel oft als Kamerakabel bezeichnet wird
Dieses Kabel wird oft als GigE Kamerakabel bezeichnet, da es häufig in der industriellen Gigabit Ethernet Bildverarbeitung eingesetzt wird. In diesen Anwendungen ist eine mechanisch verriegelte Netzwerkverbindung erforderlich, um Signalverlust durch Bewegung oder Vibrationen zu vermeiden.

Die S/FTP-Abschirmung begrenzt elektromagnetische Störungen, die durch Motoren, Netzteile und industrielle Geräte verursacht werden können. Dies ist relevant für eine stabile Datenübertragung bei der Bildverarbeitung, ist aber ebenso wichtig für andere industrielle Ethernet-Anwendungen.

Obwohl das Kabel häufig bei Kameras verwendet wird, ist es nicht ausschließlich für den Kameraeinsatz bestimmt. Durch die Cat 6 Spezifikation, die 1:1 Pinbelegung und die mechanische Verriegelung eignet sich dieses Kabel auch für andere Netzwerkverbindungen, bei denen eine feste, störungsarme und zuverlässige Ethernet-Verbindung erforderlich ist.

Erläuterung der Netzwerkkabelkategorien
Cat 5e: Bis zu 100 MHz Bandbreite, geeignet für 1 Gbit/s Ethernet bis maximal 100 Meter.
Cat 6: Bis zu 250 MHz Bandbreite, unterstützt 1 Gbit/s bis 100 Meter und 10 Gbit/s bis ca. 55 Meter.
Cat 6a: Bis zu 500 MHz Bandbreite, unterstützt 10 Gbit/s bis 100 Meter.
Cat 7: Bis zu 600 MHz Bandbreite, immer vollständig geschirmt (S/FTP). Ausgelegt für industrielle Installationen.
Cat 8: Bis zu 2000 MHz Bandbreite, geeignet für 25G und 40G Ethernet bis maximal 30 Meter.
