Delock LWL-Verteilerbox, 8x SC Simplex/LC Duplex.

Diese Glasfaser-Verteilerdose dient zur Organisation und zum Schutz von Glasfaserverbindungen in industriellen und technischen Installationen gemäß ISO IEC 11801.

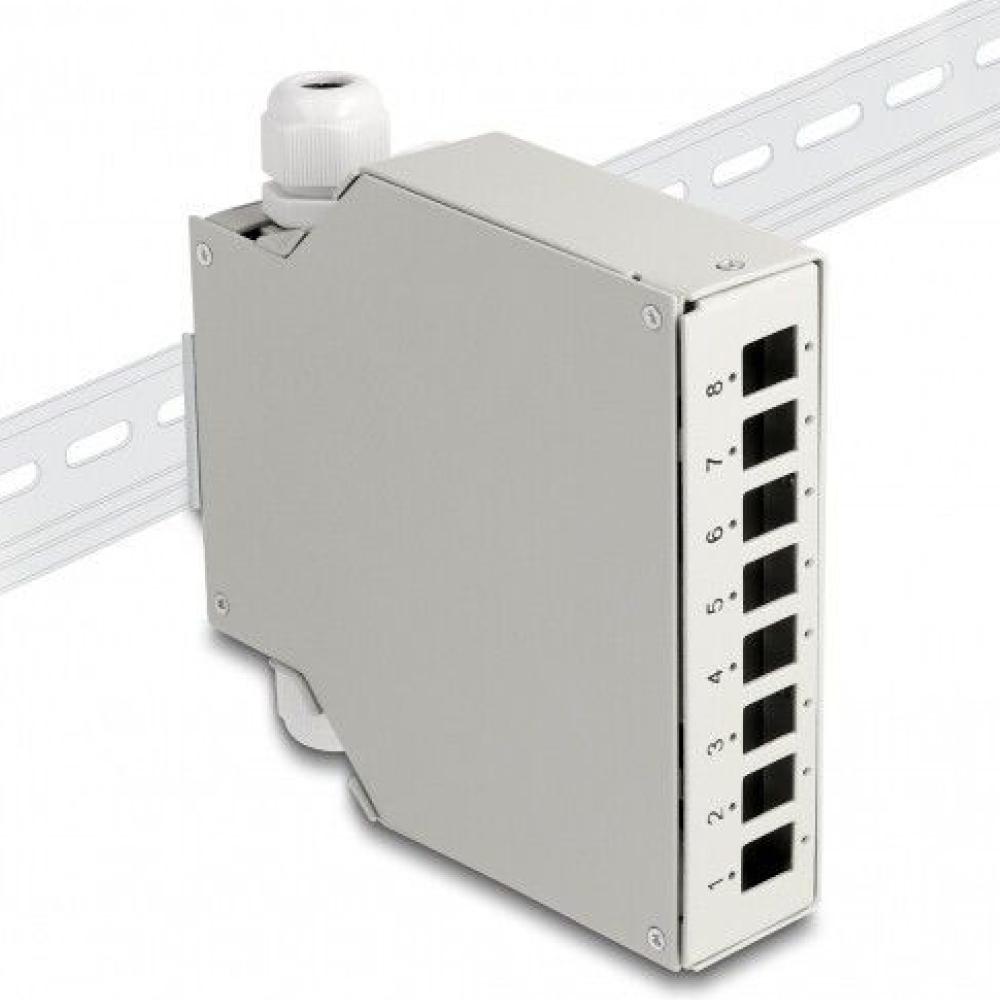

Das Gehäuse ist für die Montage auf einer 35 mm DIN-Schiene geeignet und bietet Platz für maximal 8 Glasfaserkupplungen vom Typ SC Simplex oder LC Duplex.

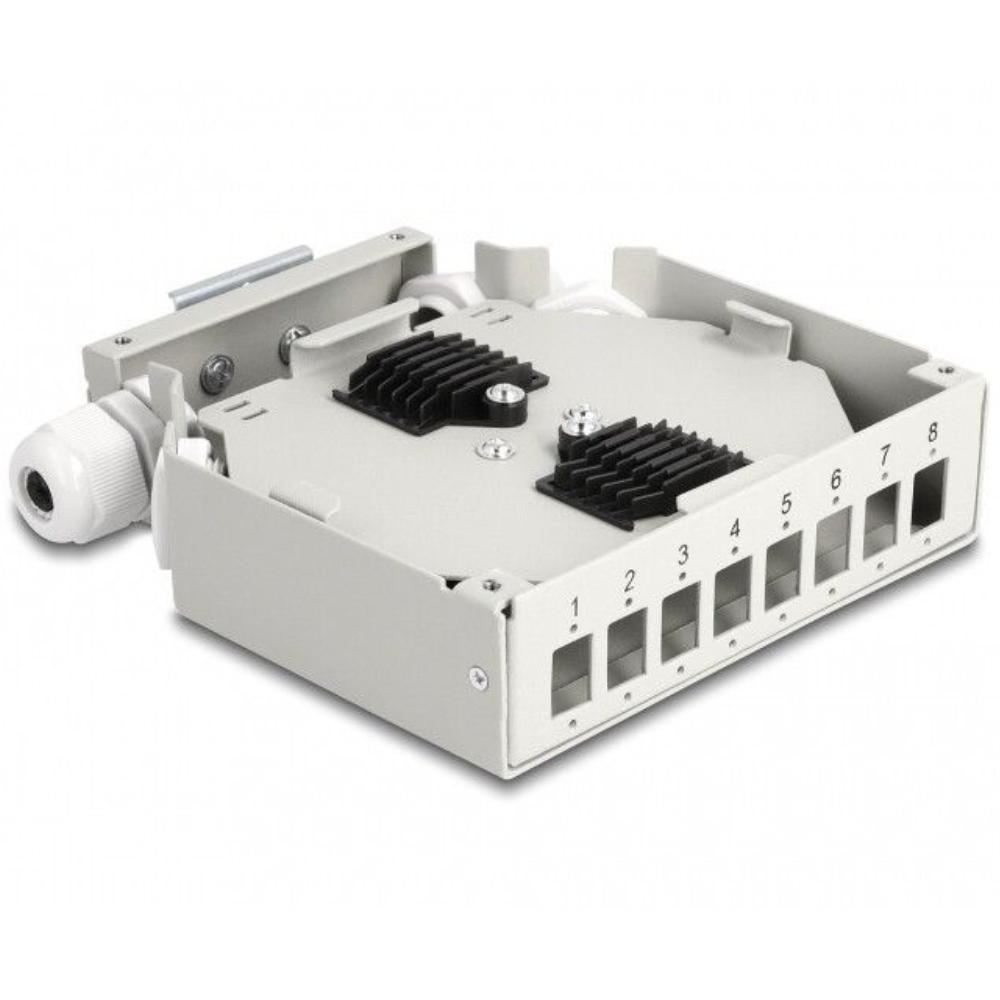

Die integrierte Spleißkassette ermöglicht eine übersichtliche Führung einzelner Fasern und ist sowohl für mechanische als auch für Fusion Spleißverbindungen geeignet.

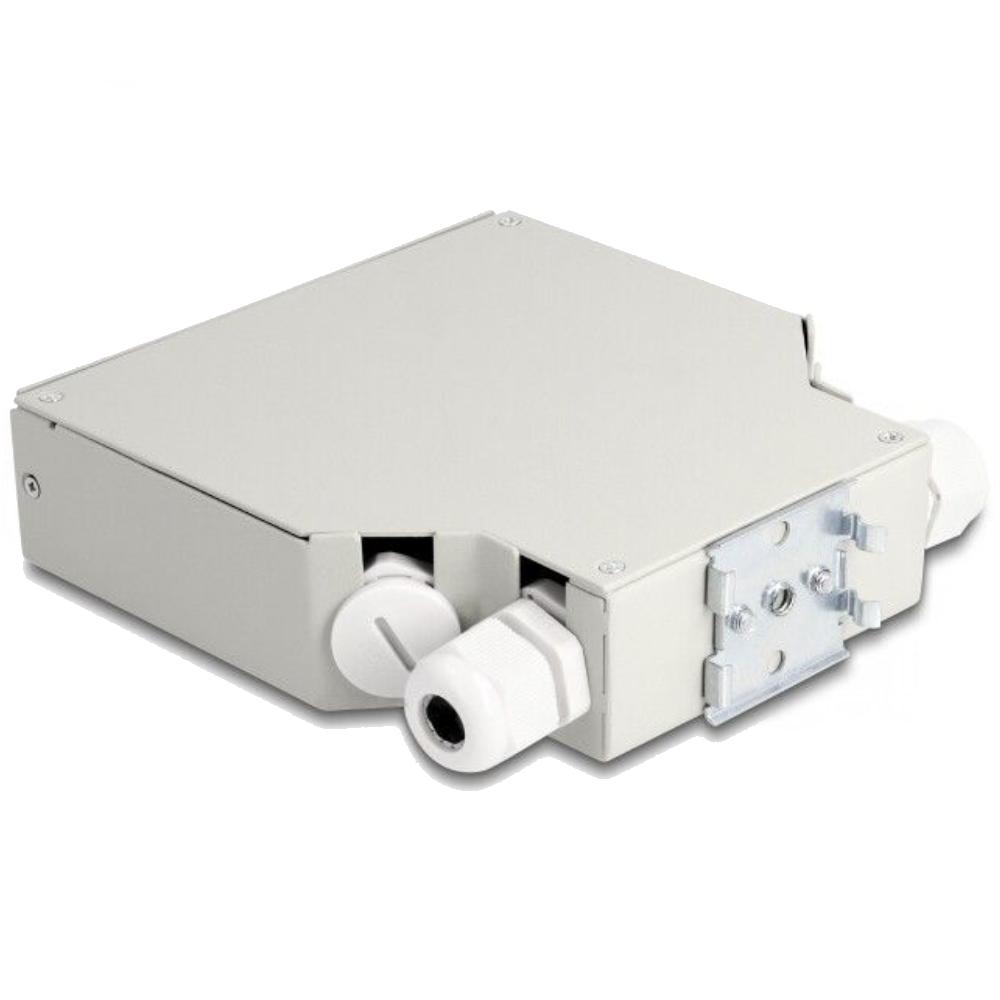

Über zwei PG11-Kabelverschraubungen können Glasfaserkabel wasserdicht in das Gehäuse eingeführt werden.
Die Metallkonstruktion sorgt für mechanischen Schutz der Glasfaserverbindungen innerhalb von Verteilerkästen und industriellen Schaltschränken.

Spezifikationen
• Typ Glasfaser-Verteilerdose für DIN-Schiene
• Montage 35 mm DIN-Schiene
• Kapazität 8 Kupplungen (SC Simplex oder LC Duplex)
• Geeignet für SC Simplex und LC Duplex Adapter
• Splice tray integrierte Spleißkassette
• Kabeleinführung 2 × PG11 Kabelverschraubungen mit Blindstopfen
• Aussparung 13,0 × 9,6 mm
• Befestigungslochdurchmesser ca. 1,6 mm
• Mittelabstand der Befestigungslöcher ca. 18 mm
• Betriebstemperatur −40 bis 85 °C
• Gehäusematerial Metall
• Abmessungen (L×B×H) ca. 137 × 126 × 35 mm

IEC-Normen
• IEC 61754 Steckschnittstellen für SC- und LC-Glasfaserverbindungen
• IEC 61300 Prüfverfahren für Glasfasersteckverbinder und Komponenten

Erläuterung der Begriffe
• DIN-Schiene standardisierte Montageschiene mit 35 mm Breite für Installationskomponenten in Schaltschränken
• Spleißkassette Halterung zur sicheren Positionierung und zum Schutz von gespleißten Glasfasern
• Fusion Spleiß dauerhaftes Verbinden von Glasfasern durch Verschmelzen mit einem Spleißgerät
• Mechanischer Spleiß Verbindungsmethode, bei der Fasern ohne Schmelzen ausgerichtet und fixiert werden
• SC Simplex Einzel-Glasfasersteckverbinder mit Push-Pull-Verriegelung
• LC Duplex doppelte Glasfasersteckverbinderkonfiguration für gleichzeitige bidirektionale Kommunikation

Allgemeine Erläuterung zu Glasfaserverteilern
• Glasfaser-Verteilerdosen werden zur Strukturierung, zum Schutz und zur Verwaltung von Glasfaserverbindungen in technischen Installationen eingesetzt
• Spleißmanagement verhindert Mikrobegungen und Signalverlust in gespleißten Fasern
• Kontrollierte Kabeleinführung sorgt für Zugentlastung und Schutz vor Staub und Feuchtigkeit
