M8 Verlängerungskabel

Diese M8 Sensor-/Aktuator-Verlängerungskabel wird zum Verbinden oder Verlängern von Anschlüssen zwischen Sensoren, Aktuatoren und Industrieanlagen mit einem M8 6-poligen Anschluss verwendet. Dieser Kabeltyp wird in Automatisierungsanwendungen und industriellen Steuerungssystemen eingesetzt.

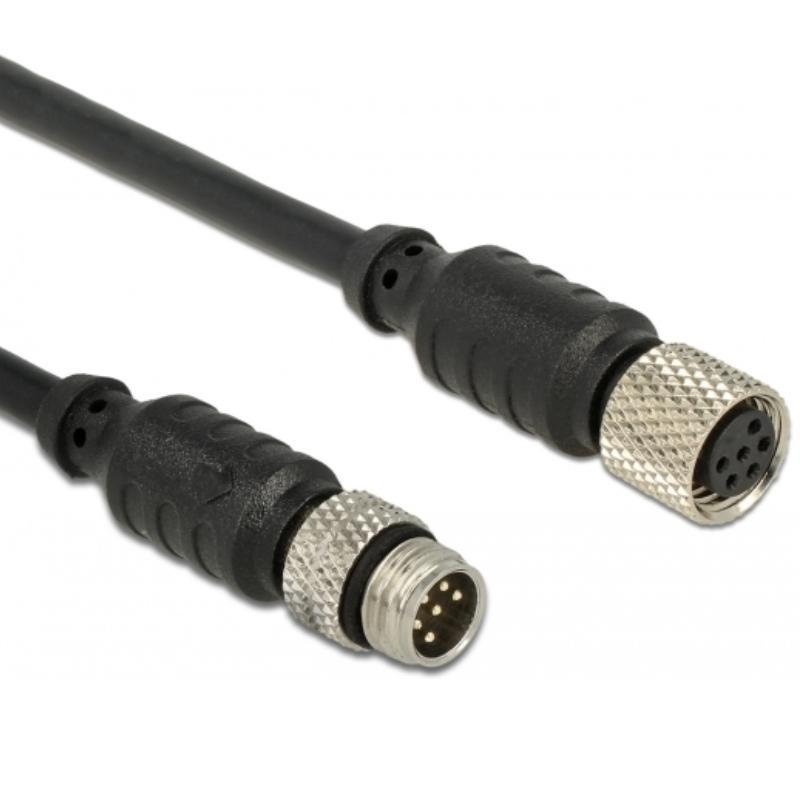

Das Kabel hat auf einer Seite einen M8 6-poligen männlichen Stecker und auf der anderen Seite einen M8 6-poligen weiblichen Stecker. Dadurch kann eine bestehende M8 Sensor- oder Aktuatorverbindung einfach verlängert werden.
Die Stecker sind mit einer wasserdichten Konstruktion ausgeführt, wodurch das Kabel für den Einsatz in industriellen Umgebungen und Außeninstallationen geeignet ist.
Das Kabel ist nach einer 1-zu-1-Pinbelegung verdrahtet, wobei jeder Pin direkt zwischen beiden Steckern durchverbunden ist.

Spezifikationen
Kabeltyp: M8 Sensor-/Aktuator-Verlängerungskabel
Anschluss 1: M8 6-polig männlich
Anschluss 2: M8 6-polig weiblich
Kabeltyp: Sensor-/Aktuatorkabel
Leiterquerschnitt: AWG 28
Nennspannung: 5 V DC
Kabeldurchmesser: ca. 4 mm
Kabellänge: ca. 2 Meter
Kabelfarbe: schwarz
Wasserbeständig: ja

Pinbelegung
Pin 1: rot – Signal 1
Pin 2: schwarz – Signal 2
Pin 3: grün – Signal 3
Pin 4: braun – Signal 4
Pin 5: orange – Signal 5
Pin 6: gelb – Signal 6
Alle Pins sind direkt zwischen dem männlichen und weiblichen Stecker durchverbunden (1:1-Anschluss).

Erläuterung
M8 Stecker: kompakter runder Industriestecker, der häufig bei Sensoren und Aktuatoren in Automatisierungssystemen verwendet wird.
Sensor-/Aktuatorkabel: Kabeltyp, der zum Anschließen von Sensoren, Schaltern und Aktuatoren an Steuerungssysteme wie SPS verwendet wird.
Wasserdichte Ausführung: Steckeraufbau, der Schutz vor Feuchtigkeit und Staub bietet und das Kabel somit für den Einsatz in industriellen und Außenbereichen geeignet macht.

Anwendungen
• Sensor- und Aktuatorverbindungen in der industriellen Automatisierung
• Verlängerung von M8 Sensorkabeln
• Anschluss von Sensoren an SPS oder Steuerungssysteme
• Industrieanlagen und Außeneinsatz
