RJ50 zu Klemmblock

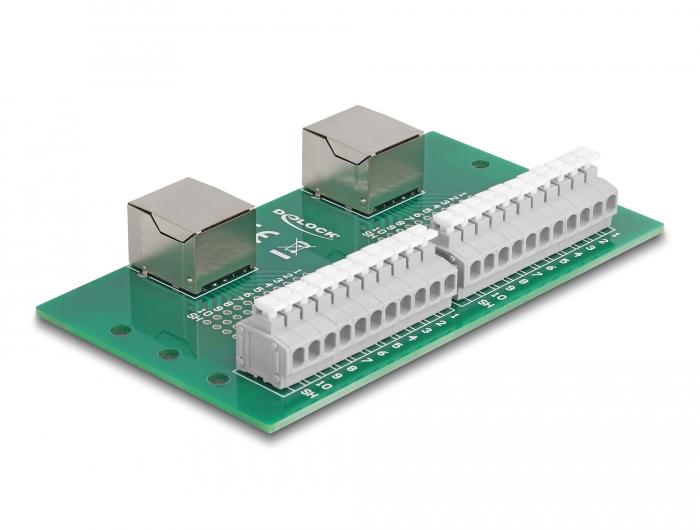

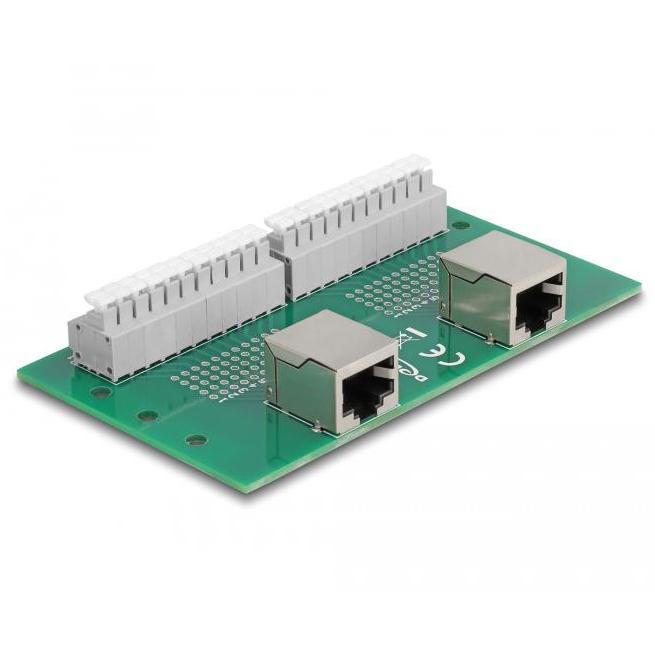

Dieser RJ50 auf Klemmenblock Adapter für Hutschiene (Doppelausführung) von DELOCK dient zum Anschluss und zur Verteilung von RJ50 (10P10C) Signalen an einzelne Leitungen innerhalb industrieller Steuerungssysteme. Der Adapter verfügt über 2x RJ50 Buchsen und 2x 11-polige Klemmenblöcke, wodurch mehrere Signale gleichzeitig durchgeschaltet werden können. Dank der Druckknopfanschlüsse können Leiter werkzeuglos angeschlossen werden, was eine schnelle Installation und Anpassung ermöglicht. Die Verbindung ist 1:1 durchverbunden, sodass alle Signale ohne Umwandlung direkt weitergeleitet werden. Der Adapter ist für die Montage auf einer Hutschiene von 15 mm oder 35 mm geeignet.

Technische Daten
Typ: RJ50 auf Klemmenblock Adapter für Hutschiene (Doppel)
Marke: DELOCK
Anschluss 1: 2x RJ50 Buchse (10P10C)
Anschluss 2: 2x 11-poliger Klemmenblock
Verbindung: 1:1 durchverbunden
Rastermaß: 3,81 Millimeter
Geeignet für Draht: 24 – 12 AWG
Montage: Hutschiene (15 Millimeter und 35 Millimeter)
Betriebstemperatur: -40 °C bis 100 °C
Abmessungen (LxBxH): 91 x 60 x 18 Millimeter
Lieferumfang: 2 Montageclips, 5 Schrauben
Anwendung: Signalverteilung / industrielle Verkabelung
Garantie: 5 Jahre

Anwendungsbereiche
- Verteilung von RJ50 Signalen auf mehrere Anschlusspunkte.
- Integration von RJ50 Verbindungen in Schaltschränken über Hutschiene.
- Industrielle Steuerungssysteme und Automatisierung.
- Anschluss von Sensoren, Aktoren und Messgeräten.
- Prototyping und kundenspezifische Verkabelung.
- Test- und Entwicklungsumgebungen.
- Service- und Wartungsanwendungen.
- Installationen, bei denen strukturierte Verkabelung erforderlich ist.

Erläuterung technischer Begriffe
RJ50 (10P10C): Modulare Steckverbindung mit 10 Positionen und 10 Kontakten, verwendet für serielle Kommunikation und spezifische Datenanwendungen.
Klemmenblock: Anschlussleiste zum Verbinden einzelner Drähte ohne Stecker, häufig in industriellen Anwendungen eingesetzt.
Hutschiene: Standard-Montageschiene von 15 mm oder 35 mm zur Installation von Komponenten in Schaltschränken.
Druckknopfanschluss: Mechanismus, bei dem ein Draht mittels eines Federkontakts ohne Schrauben oder Werkzeug fixiert wird.
Rastermaß: Abstand zwischen den Anschlusspunkten des Klemmenblocks, in diesem Fall 3,81 Millimeter.
AWG: Amerikanische Maßeinheit für Drahtdicke; 24 – 12 AWG unterstützt einen weiten Bereich von dünnen bis dickeren Leitern.
1:1 Verbindung: Alle Pins sind direkt eins-zu-eins durchverbunden ohne Signalverarbeitung.
