RJ50 zu Klemmblock

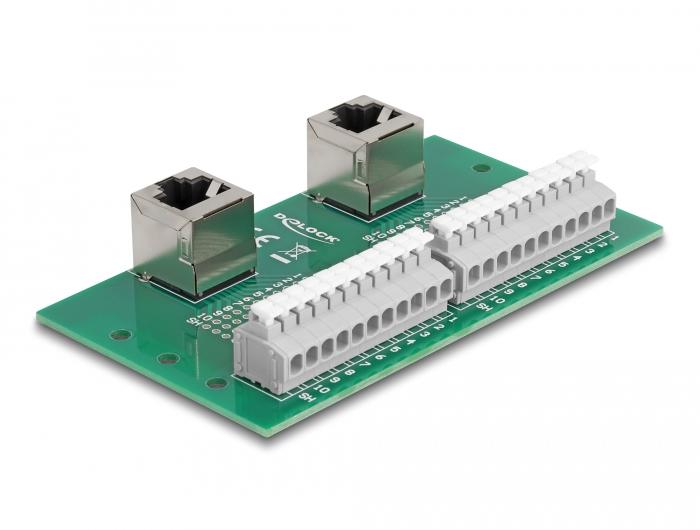

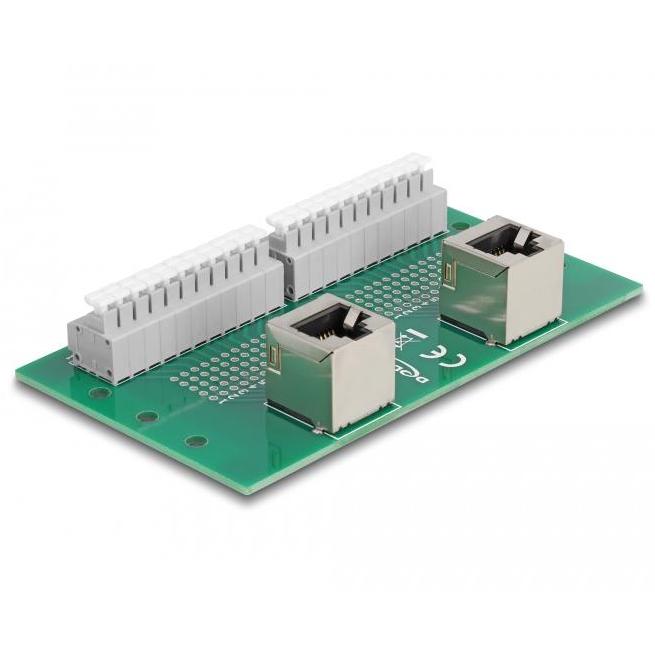

Dieser RJ50 auf Klemmenblock-Adapter für Hutschiene (doppelte Winkelform) von DELOCK dient zum Anschluss und zur Verteilung von RJ50 (10P10C) Signalen auf lose Leitungen in industriellen Steuerungssystemen. Der Adapter verfügt über 2x RJ50 Buchsenanschlüsse (winklig) und 2x 11-polige Klemmenblöcke, wodurch mehrere Signale gleichzeitig verbunden werden können. Die winkligen RJ50-Anschlüsse sorgen für eine effiziente Kabelführung in kompakten Schaltschränken und Installationen. Dank der Druckknopfanschlüsse können Litzen werkzeuglos angeschlossen werden, was eine schnelle Installation und Anpassung ermöglicht. Die Verbindung ist 1:1 durchverbunden, sodass alle Signale direkt ohne Umwandlung weitergeleitet werden. Der Adapter ist für die Montage auf einer Hutschiene von 15 mm oder 35 mm geeignet.

Spezifikationen
Typ: RJ50 auf Klemmenblock-Adapter für Hutschiene (doppelt, winklig)
Marke: DELOCK
Anschluss 1: 2x RJ50 Buchse (10P10C, winklig)
Anschluss 2: 2x 11-poliger Klemmenblock
Verbindung: 1:1 durchverbunden
Rastermaß: 3,81 Millimeter
Geeignet für Draht: 24 – 12 AWG
Montage: Hutschiene (15 Millimeter und 35 Millimeter)
Betriebstemperatur: -40 °C bis 100 °C
Abmessungen (LxBxH): 91 x 60 x 18 Millimeter
Inklusive: 2 Montageclips, 5 Schrauben
Anwendung: Signalverteilung / industrielle Verkabelung
Garantie: 5 Jahre

Anwendungen
- Verteilung von RJ50 Signalen auf mehrere Anschlusspunkte.
- Integration von RJ50 Verbindungen in Schaltschränken über Hutschiene.
- Industrielle Steuerungssysteme und Automatisierung.
- Anschluss von Sensoren, Aktoren und Messgeräten.
- Prototyping und kundenspezifische Verkabelung.
- Test- und Entwicklungsumgebungen.
- Service- und Wartungsanwendungen.
- Installationen, bei denen eine kompakte und organisierte Kabelführung erforderlich ist.

Erläuterung technischer Begriffe
RJ50 (10P10C): Modularer Steckverbinder mit 10 Positionen und 10 Kontakten, verwendet für serielle Kommunikation und spezifische Datensanwendungen.
Klemmenblock: Anschlussblock zum Verbinden loser Drähte ohne Steckverbinder, häufig in industriellen Anwendungen verwendet.
Hutschiene: Standard-Montageschiene von 15 mm oder 35 mm zur Installation von Komponenten in Schaltschränken.
Druckknopfanschluss: Mechanismus, bei dem ein Draht mittels eines Federkontakts ohne Schrauben oder Werkzeug befestigt wird.
Rastermaß: Abstand zwischen den Anschlusspunkten des Klemmenblocks, in diesem Fall 3,81 Millimeter.
AWG: Amerikanisches Maß für Drahtstärke; 24 – 12 AWG unterstützt einen breiten Bereich von dünnen bis dickeren Leitern.
1:1 Verbindung: Alle Pins sind direkt eins-zu-eins durchverbunden, ohne Signalverarbeitung.
