RJ50 zu Klemmblock

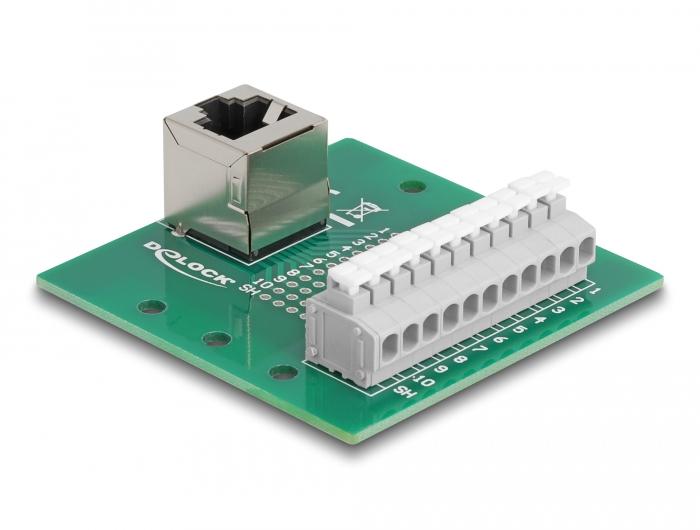

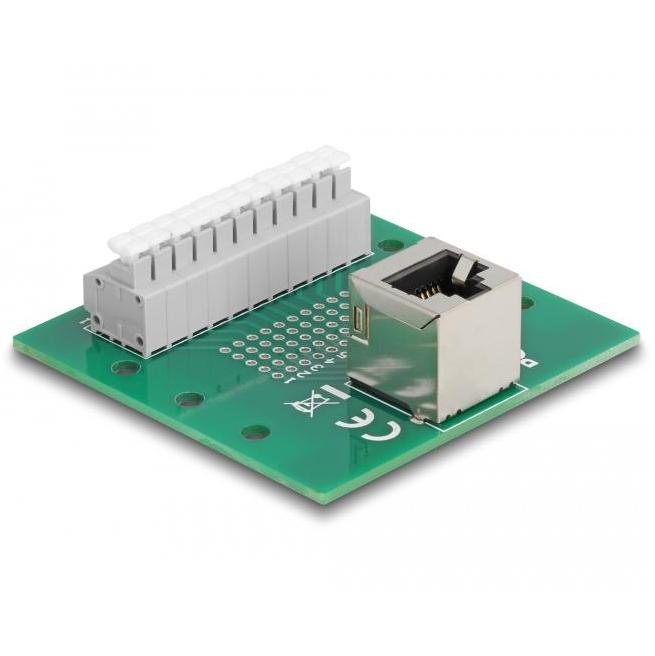

Dieser RJ50 auf Klemmenblock Adapter für Hutschiene (Winkel) von DELOCK dient zum Anschluss von RJ50 (10P10C) Signalen an lose Verkabelung in industriellen Steuerungssystemen. Der Adapter verfügt über 1x RJ50 Buchse (Winkel) und einen 11-poligen Klemmenblock, wodurch Signale einfach auf einzelne Adern weitergeleitet werden können. Die abgewinkelte RJ50-Buchse ermöglicht eine effiziente Kabelführung in kompakten Installationen und Schaltschränken. Dank des Druckknopfanschlusses können Kabeladern werkzeuglos angeschlossen werden, was eine schnelle Installation und Anpassung ermöglicht. Die Verbindung ist 1:1 durchgeschleift, sodass alle Signale ohne Umwandlung direkt weitergeleitet werden. Der Adapter ist für die Montage auf einer Hutschiene von 15 Millimetern oder 35 Millimetern geeignet.

Spezifikationen
Typ: RJ50 auf Klemmenblock Adapter für Hutschiene (Winkel)
Marke: DELOCK
Anschluss 1: RJ50 Buchse (10P10C, Winkel)
Anschluss 2: 11-poliger Klemmenblock
Verbindung: 1:1 durchgeschleift
Rastermaß: 3,81 Millimeter
Geeignet für Ader: 24 – 12 AWG
Montage: Hutschiene (15 Millimeter und 35 Millimeter)
Betriebstemperatur: -40 °C bis 100 °C
Abmessungen (LxBxH): 60 x 53 x 18 Millimeter
Inklusive: 2 Montageclips, 5 Schrauben
Anwendung: Signalverteilung / industrielle Verkabelung
Garantie: 5 Jahre

Anwendungsbereiche
- Integration von RJ50 Signalen in Schaltschränken über Hutschiene.
- Installationen, bei denen eine abgewinkelte Kabelführung Platz spart.
- Industrielle Steuerungs- und Automatisierungssysteme.
- Anschluss von Sensoren, Aktoren und Messgeräten.
- Verteilung von Signalen auf lose Verkabelung.
- Prototyping und kundenspezifische Verkabelung.
- Test- und Entwicklungsumgebungen.
- Service- und Wartungsanwendungen.

Erläuterung technischer Begriffe
RJ50 (10P10C): Modulare Buchse mit 10 Positionen und 10 Kontakten, verwendet für serielle Kommunikation und spezifische Datenanwendungen.
Klemmenblock: Anschlussblock zum Verbinden loser Drähte ohne Steckverbinder, häufig in industriellen Anwendungen verwendet.
Hutschiene: Standard-Montageschiene von 15 Millimetern oder 35 Millimetern zur Installation von Komponenten in Schaltschränken.
Druckknopfanschluss: Mechanismus, bei dem ein Draht mittels eines Federkontakts ohne Schrauben oder Werkzeug befestigt wird.
Rastermaß: Abstand zwischen den Anschlusspunkten des Klemmenblocks, hier 3,81 Millimeter.
AWG: Amerikanische Maßeinheit für Drahtstärke; 24 – 12 AWG unterstützt ein breites Spektrum von dünnen bis dickeren Leitern.
1:1 Verbindung: Alle Pins sind direkt eins-zu-eins durchgeschleift ohne Signalverarbeitung.
