RJ50 zu Klemmblock

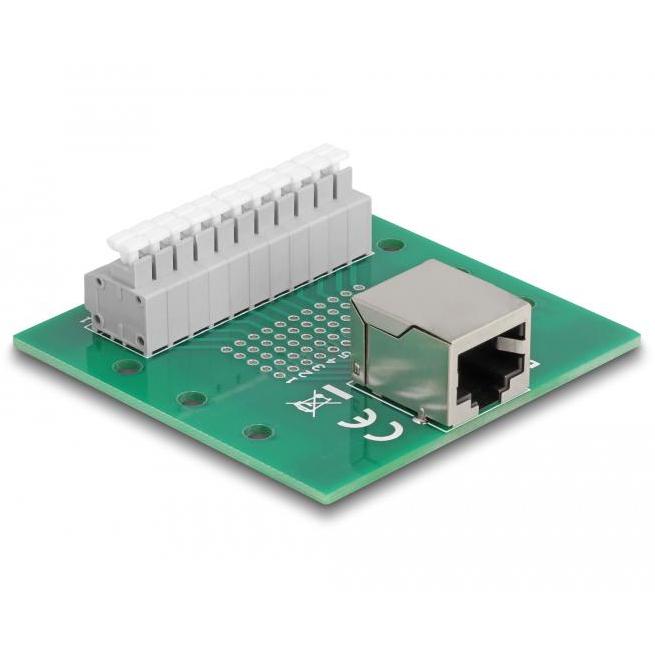

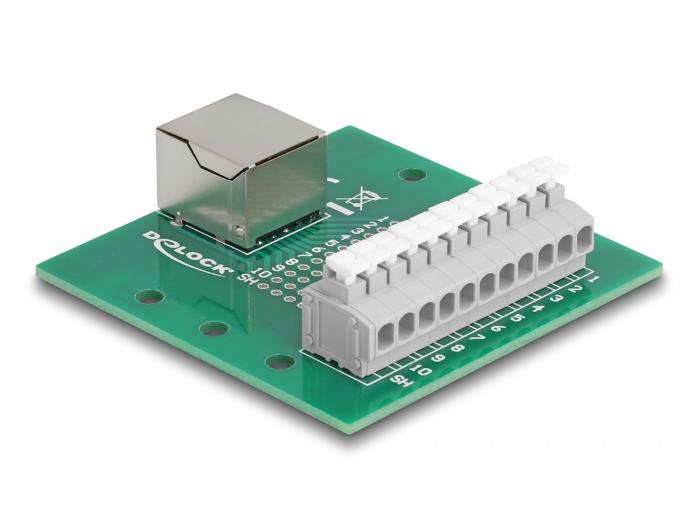

Dieser RJ50 auf Klemmleistenadapter für Hutschiene von DELOCK dient zum Anschluss von RJ50 (10P10C) Signalen an lose Leitungen innerhalb industrieller Steuerungssysteme. Der Adapter verfügt über 1x RJ50 Buchse und eine 11-polige Klemmleiste, wodurch Signale einfach auf einzelne Adern weitergeleitet werden können. Dank der Push-in-Anschlusstechnik können Kabeladern werkzeuglos angeschlossen werden, was eine schnelle Installation und Anpassung ermöglicht. Die Verbindung ist 1:1 durchverbunden, wodurch alle Signale direkt ohne Umwandlung weitergeleitet werden. Der Adapter ist für die Montage auf einer Hutschiene von 15 Millimeter oder 35 Millimeter geeignet, was die Integration in Schaltschränke und Industrieanlagen vereinfacht.

Spezifikationen
Typ: RJ50 auf Klemmleistenadapter für Hutschiene
Marke: DELOCK
Anschluss 1: RJ50 Buchse (10P10C)
Anschluss 2: 11-polige Klemmleiste
Verbindung: 1:1 durchverbunden
Rastermaß: 3,81 Millimeter
Geeignet für Litzen: 24 – 12 AWG
Montage: Hutschiene (15 Millimeter und 35 Millimeter)
Betriebstemperatur: -40 °C bis 100 °C
Abmessungen (LxBxH): 60 x 53 x 18 Millimeter
Lieferumfang: 2 Befestigungsclips, 5 Schrauben
Anwendung: Signalverteilung / industrielle Verkabelung
Garantie: 5 Jahre

Anwendungsbereiche
- Integration von RJ50 Signalen in Schaltschränke über Hutschiene.
- Industrielle Steuerungs- und Automatisierungssysteme.
- Anschluss von Sensoren, Aktoren und Messgeräten.
- Verteilung von Signalen auf lose Leitungen.
- Prototyping und kundenspezifische Verkabelung.
- Test- und Entwicklungsumgebungen.
- Service- und Wartungsanwendungen.

Erläuterung technischer Begriffe
RJ50 (10P10C): Modularer Steckverbinder mit 10 Positionen und 10 Kontakten, verwendet für serielle Kommunikation und spezifische Datenanwendungen.
Klemmleiste: Anschlussblock zum Verbinden loser Drähte ohne Steckverbinder, häufig in industriellen Anwendungen eingesetzt.
Hutschiene: Standard-Montageschiene von 15 Millimeter oder 35 Millimeter zur Montage von Komponenten in Schaltschränken.
Push-in-Anschlusstechnik: Mechanismus, bei dem ein Draht mittels eines Federkontakts ohne Schrauben oder Werkzeug befestigt wird.
Rastermaß: Abstand zwischen den Anschlusspunkten der Klemmleiste, hier 3,81 Millimeter.
AWG: Amerikanische Maßangabe für Drahtstärke; 24 – 12 AWG unterstützt einen breiten Bereich von dünnen bis dickeren Leitern.
1:1 Verbindung: Alle Pins sind direkt eins-zu-eins durchverbunden, ohne Signalverarbeitung.
