DIN Verlängerungskabel

Dieses DIN-Verlängerungskabel wird zum Verlängern eines Kabels mit einem 5-poligen DIN-Anschluss verwendet. Das Kabel wird unter anderem bei Hi-Fi-Geräten wie Kassettenspielern, Tunern, Verstärkern und Tonbandgeräten eingesetzt.

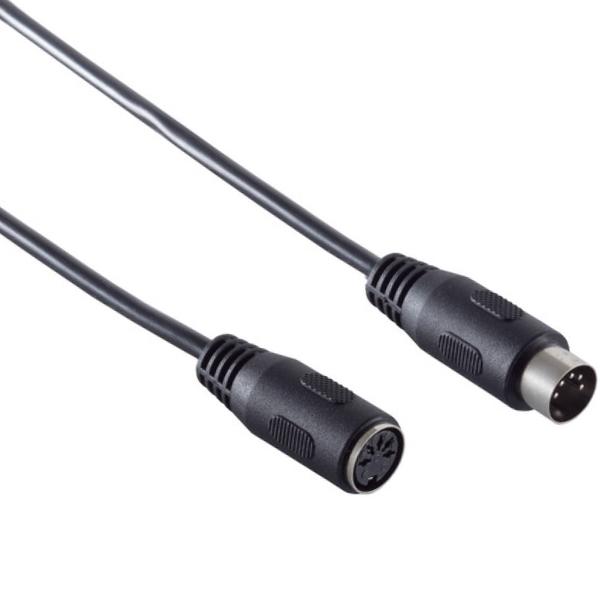

Das Kabel hat auf der einen Seite einen 5-poligen DIN-Stecker (male) und auf der anderen Seite eine 5-polige DIN-Buchse (female). Dadurch kann ein bestehendes DIN-Audiokabel verlängert werden, ohne dass Änderungen an den Geräten vorgenommen werden müssen.
Der DIN-Stecker verfügt über eine standardisierte Schlüsselposition, wodurch der Stecker nur auf eine Weise in die Buchse gesteckt werden kann. Dies verhindert eine falsche Verbindung und schützt die Pins vor Beschädigungen.
Der 5-polige DIN-Anschluss wird häufig für die Stereo-Audioübertragung verwendet, bei der mehrere Audiosignale über einen einzigen Stecker übertragen werden können.

Technische Daten
Kabeltyp: DIN-Verlängerungskabel
Anschluss 1: DIN 5-polig male
Anschluss 2: DIN 5-polig female
Steckverbindertyp: DIN 180°
Signalart: analoge Audioverbindung
Farbe: schwarz

Erläuterung
DIN-Stecker: runder Steckverbinderstandard, der häufig bei europäischen Audiogeräten verwendet wurde, insbesondere bei Hi-Fi-Anlagen der 70er, 80er und 90er Jahre.
5-poliger DIN-Anschluss: Stecker mit fünf Pins, der häufig für Stereo-Audioverbindungen und Signalübertragung zwischen Audiokomponenten verwendet wird.
180°-Pinbelegung: Konfiguration, bei der die fünf Pins in einem Halbkreis angeordnet sind. Dies ist die am weitesten verbreitete DIN-Konfiguration bei Audiogeräten.
Pinbelegung: Bei einer 5-poligen DIN-Audioverbindung haben die Pins eine feste Funktion für die Übertragung analoger Audiosignale.
Pin 1: zusätzliche Audioline, oft verwendet für Aufnahme- oder ausgehende Signale bei Geräten wie Tonbandgeräten.
Pin 2: Masse / Abschirmung des Audiosignals.
Pin 3: linkes Audiosignal (Eingang oder Ausgang je nach Gerät).
Pin 4: zusätzliche Audioline, oft verwendet für Aufnahme- oder Wiedergabesignale bei Band- oder Aufnahmegeräten.
Pin 5: rechtes Audiosignal (Eingang oder Ausgang je nach Gerät).

Anwendungsbereiche
• Verlängerung von DIN-Audiokabeln
• Verbindung von Hi-Fi-Audiogeräten
• Anschluss von Kassettenspielern und Tonbandgeräten
• Analoge Audioverbindungen mit DIN-Anschlüssen
