DisplayPort auf DVI-I Adapter

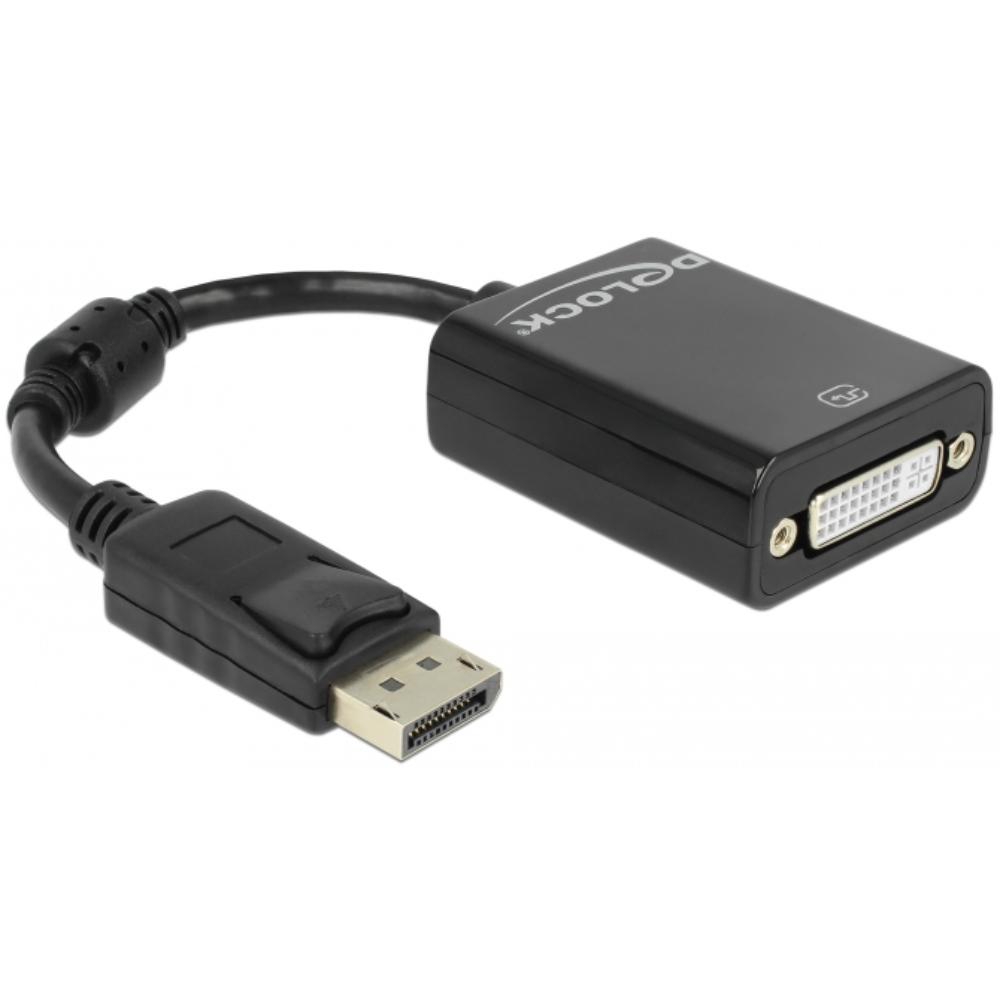

Dieser DisplayPort zu DVI Adapter von Delock wird verwendet, um einen DVI Monitor an ein Gerät mit einem DisplayPort Anschluss anzuschließen, wie z.B. einen Computer oder Laptop.

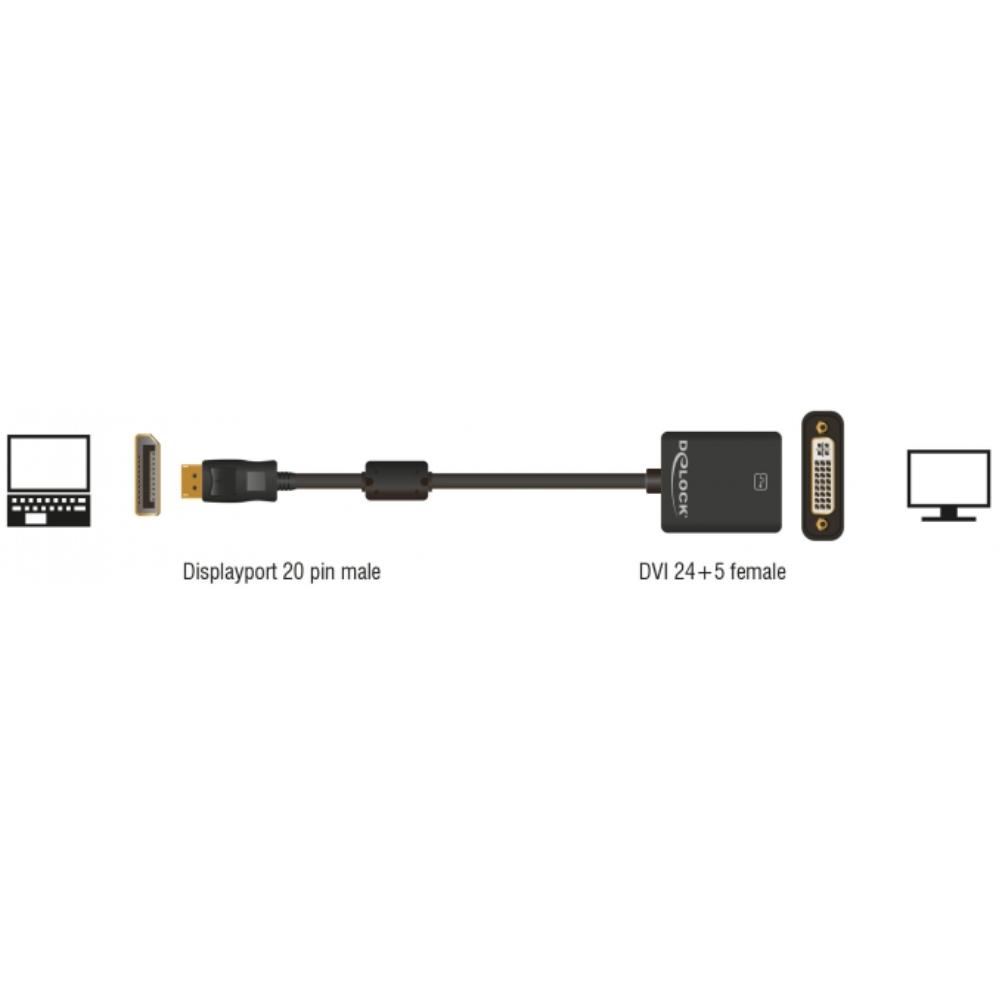

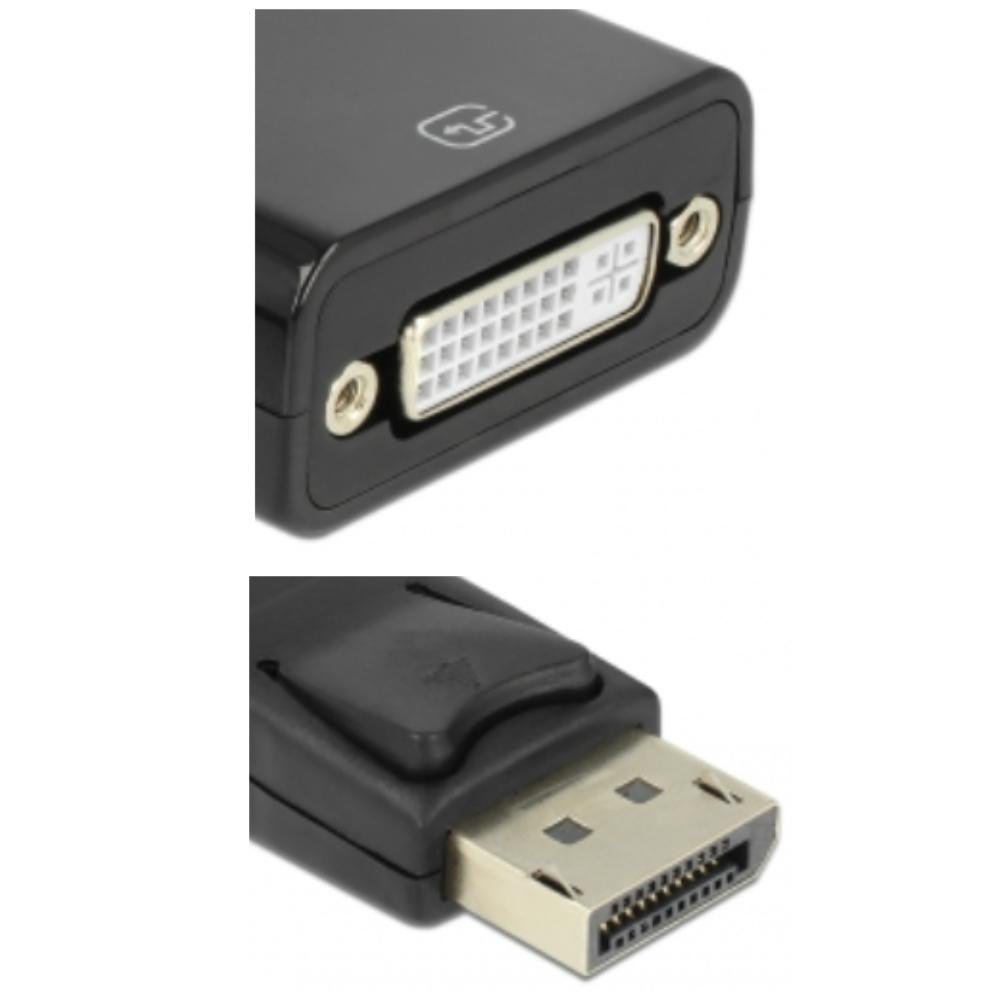

Der Adapter verfügt über einen DisplayPort Male Anschluss und einen DVI-I Female Anschluss (24+5) mit Schraubbefestigung.
Trotz des physischen DVI-I Anschlusses wird nur ein digitales DVI-D Single Link Signal übertragen. VGA ist nicht angeschlossen und analoge Signale werden daher nicht unterstützt.
Der Adapter funktioniert als passive Konvertierung (DP++) und ist nur für Grafikkarten oder Geräte mit DisplayPort++ Unterstützung geeignet.
Die Signalrichtung ist DisplayPort (Quelle) zu DVI (Display) und nicht umgekehrt.
Die maximale Auflösung beträgt 1920 x 1200 @ 60 Hz, abhängig vom angeschlossenen System und Monitor.
Der Adapter ist mit einem Ferritkern ausgestattet, der hilft, elektromagnetische Störungen zu reduzieren und die Signalübertragung stabil zu halten.
Zusätzlich unterstützt der Adapter Standby-Erkennung, wodurch er automatisch in den Ruhezustand wechselt, wenn kein aktives Signal vorhanden ist.

Spezifikationen
Marke: Delock
Produkttyp: DisplayPort zu DVI Adapter
Anschluss 1: DisplayPort 20-polig Male
Anschluss 2: DVI-I Female (24+5) mit Schraubbefestigung
Tatsächlicher Signaltyp: DVI-D Single Link digital
Analoges Signal: nein, VGA nicht angeschlossen
Signalrichtung: DisplayPort zu DVI
Konvertierungstyp: passiv (DP++)
Kompatibilität: nur für DisplayPort++ (DP++) Ausgänge
DisplayPort Version: 1.1
Maximale Auflösung: 1920 x 1200 @ 60 Hz
Chipsatz: NXP PTN3361
Zusatzfunktion: Standby-Erkennung
Ferritkern: ja, 1 Stück
Kabellänge ohne Stecker: ca. 12 cm
Treiber benötigt: nein

Verwendete Begriffe
DisplayPort: eine digitale Videoschnittstelle zum Anschluss von Computern an Monitore und andere Bildschirme.
DisplayPort++ (DP++): ein DisplayPort-Ausgang, der neben nativem DisplayPort auch DVI- oder HDMI-Signale ausgeben kann, sodass passive Adapter verwendet werden können.
Passiver Adapter: ein Adapter ohne aktive Signalumwandlung, der von der Signalunterstützung des Quellgeräts abhängt.
DVI-D: eine DVI-Variante ausschließlich für digitale Videosignale.
DVI-I: eine DVI-Anschlussform, die digital und analog kombinieren kann, was jedoch nicht automatisch bedeutet, dass beide Signale tatsächlich angeschlossen sind.
Single Link: eine DVI-Konfiguration mit einer digitalen Datenverbindung, geeignet für Auflösungen bis ca. 1920 x 1200 bei 60 Hz.
Ferritkern: ein Störungsunterdrückungsteil zur Reduzierung unerwünschter elektromagnetischer Interferenzen auf dem Kabel.
Standby-Erkennung: eine Funktion, bei der das Produkt automatisch in den Ruhezustand wechselt, wenn kein aktives Videosignal vorhanden ist.

Erklärung DVI-Versionen
DVI-D: nur digital, für digitale Monitorverbindungen verwendet.
DVI-I: kann digital und analog unterstützen, abhängig von der internen Verkabelung.
DVI-A: nur analog, wenig verwendet.
Single Link: bis ca. 1920 x 1200.
Dual Link: höhere Bandbreite für höhere Auflösungen.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
