DSL Netzwerk Koppler

Netzwerk-Kabelkoppler slim Cat 6 LSA

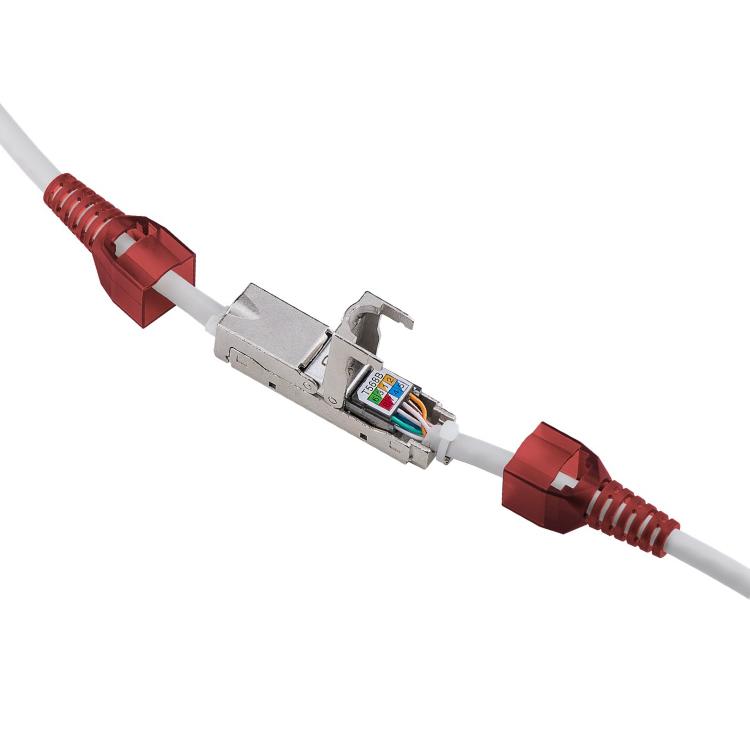

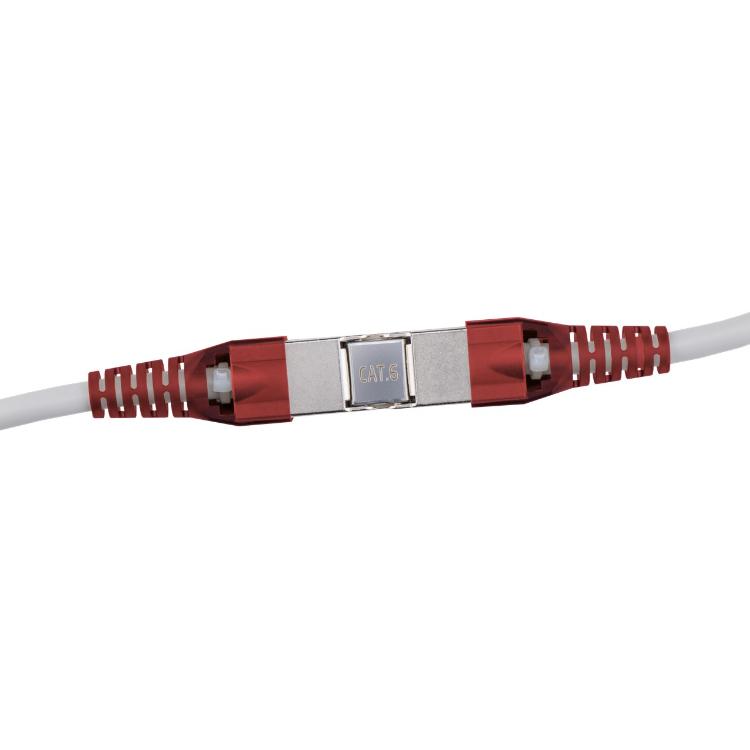

Dieser schlanke Netzwerk-Kabelkoppler eignet sich zum Verbinden, Verlängern oder Reparieren von 8-adrigen LAN-Installationskabeln. Der Kabelkoppler ist für die werkzeuglose LSA-Montage konzipiert und für Anwendungen gedacht, bei denen nur begrenzter Einbauraum zur Verfügung steht, wie z. B. in Kabelkanälen und Schächten.

Anwendung
Geeignet zum Verlängern, Reparieren oder Umlegen von festen Netzwerkkabeln in strukturierten Verkabelungen. Aufgrund des kompakten Designs kann der Kabelkoppler an Orten mit begrenztem Platz eingesetzt werden.

Montage

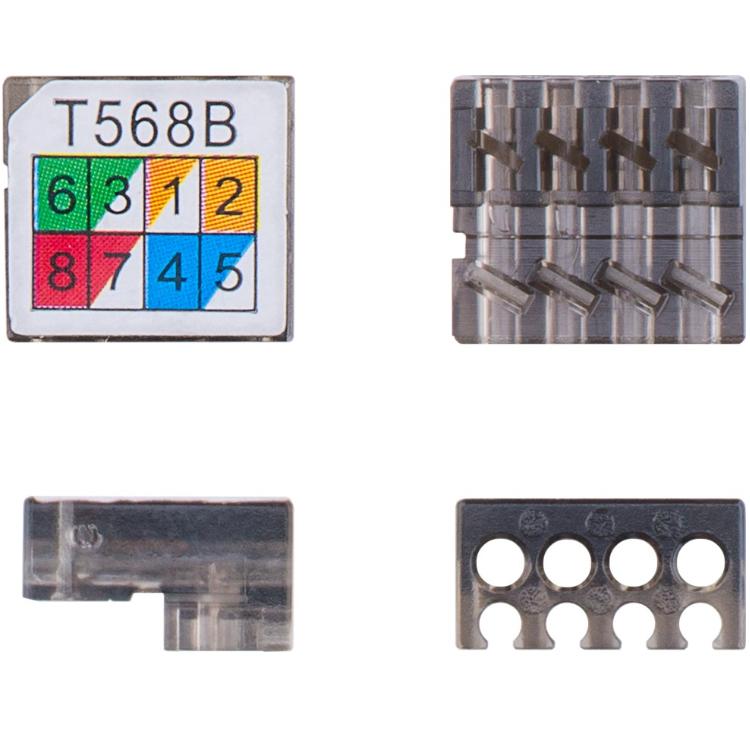

Ausgestattet mit LSA-Klemmen auf beiden Seiten für lötfreie, schraubenlose und abisolierfreie Anschlüsse. Die Montage kann vollständig werkzeuglos erfolgen.

Ausführung & Konstruktion

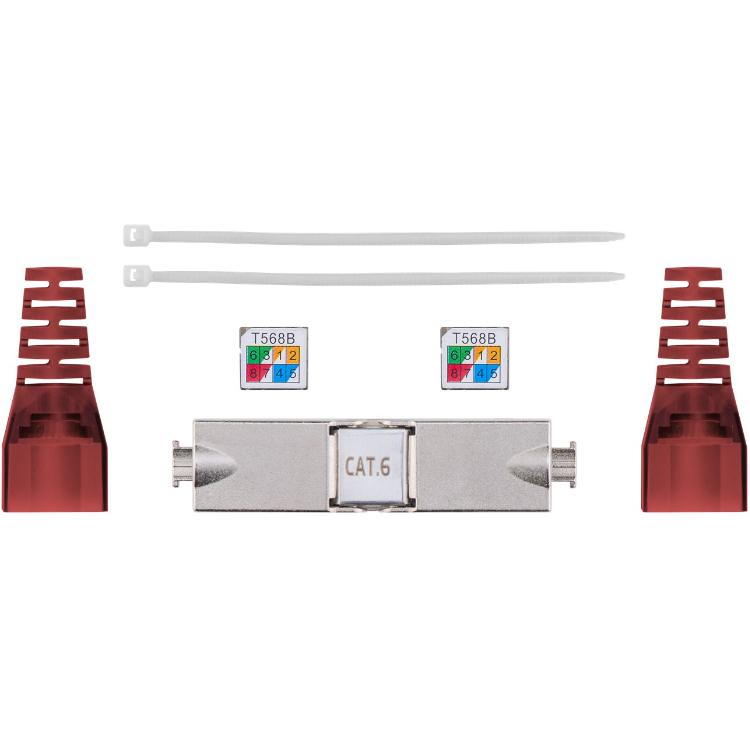

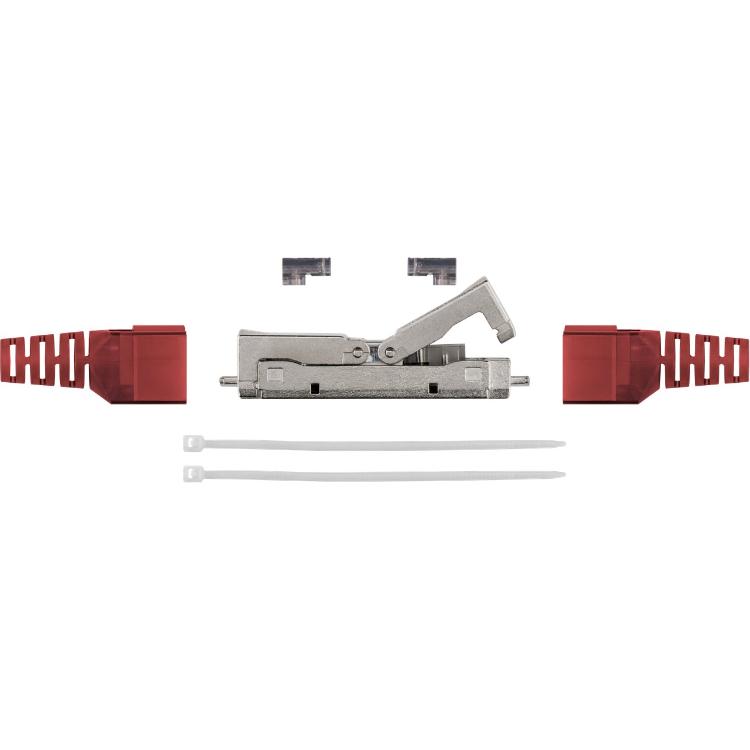

Der Kabelkoppler ist mit Abschirmung, einem Schirmkontakt und einer integrierten Zugentlastung ausgestattet. Das Gehäuse besteht aus Zinkdruckguss für eine robuste und langlebige Konstruktion.

Kabel- und Adernspezifikationen
Geeignet für unkonfektionierte Installationskabel mit einer Drahtstärke von AWG 24/1 bis AWG 22/1.
• Massivleiterdurchmesser: 0,5 – 0,64 mm
• Litzenleiterdurchmesser: 0,61 – 0,76 mm
• Geeigneter Kabelmanteldurchmesser: 5,0 – 9,7 mm

Technische Spezifikationen
• Typ: Netzwerk-Kabelkoppler slim
• Anschlüsse: LSA-Klemmen (2×)
• Kategorie: Cat 6
• Maximale Bandbreite: 250 MHz
• Gehäuse: Zinkdruckguss
• Abschirmung: vorhanden
• Länge: 65 mm
• Breite: 11 mm
• Höhe: 11 mm

Prüfzeichen & Normen
• Cat 6: Geeignet für Ethernet-Anwendungen bis 250 MHz
• LSA: Anschlusstechnik für feste Netzwerkkabel ohne Löten oder Schrauben
