DVI-D-auf-DisplayPort-Kabel

Diese DisplayPort auf DVI-D Kabel wird verwendet, um ein Gerät mit einem DisplayPort Anschluss mit einem DVI-D Monitor, wie einem Bildschirm oder Projektor, zu verbinden.

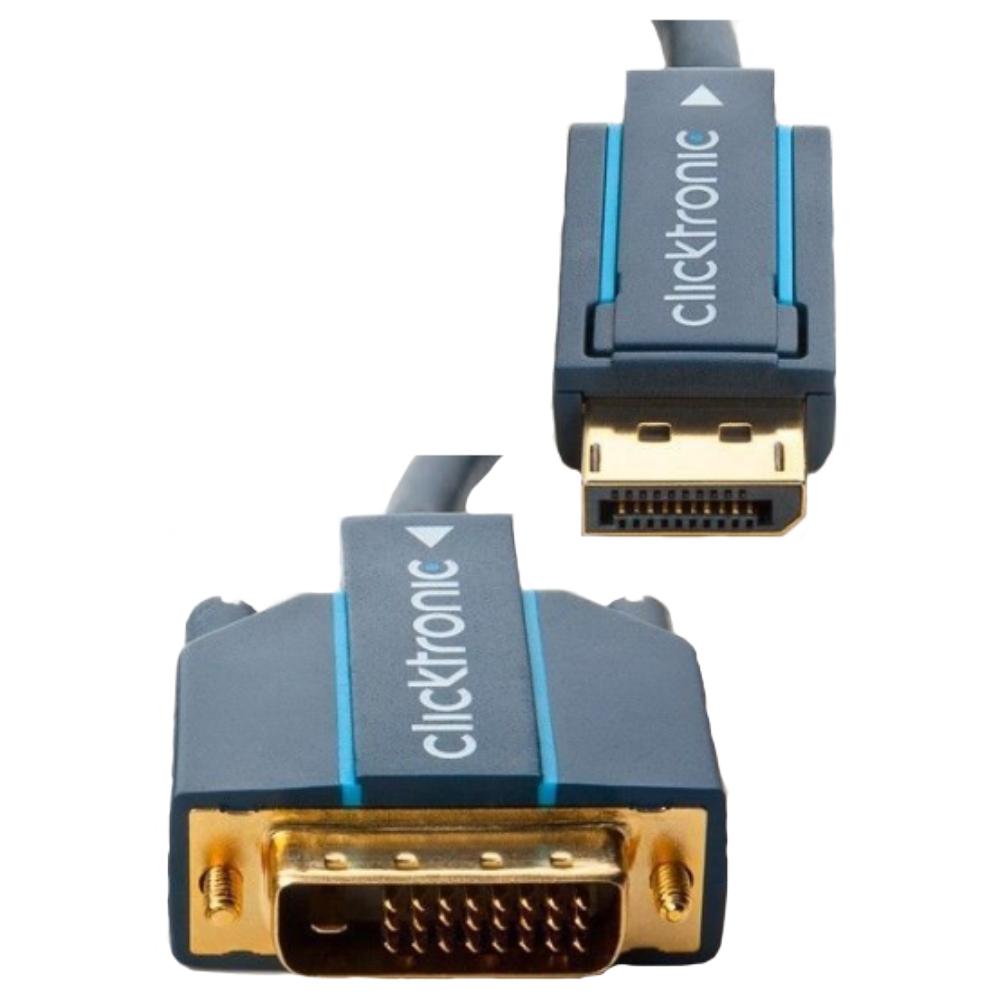

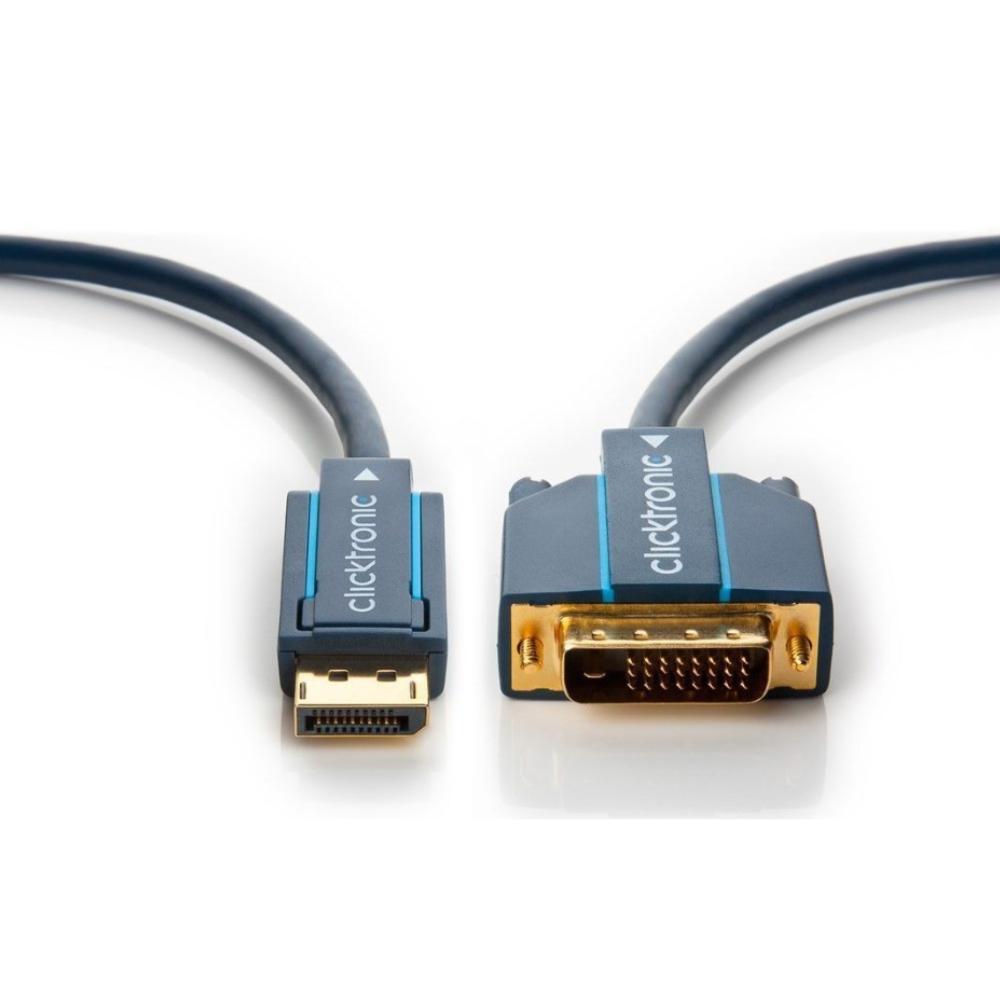

Das Kabel verfügt über einen DisplayPort Male Anschluss und einen DVI-D Male Anschluss (Single Link) und transportiert digitale Videosignale.

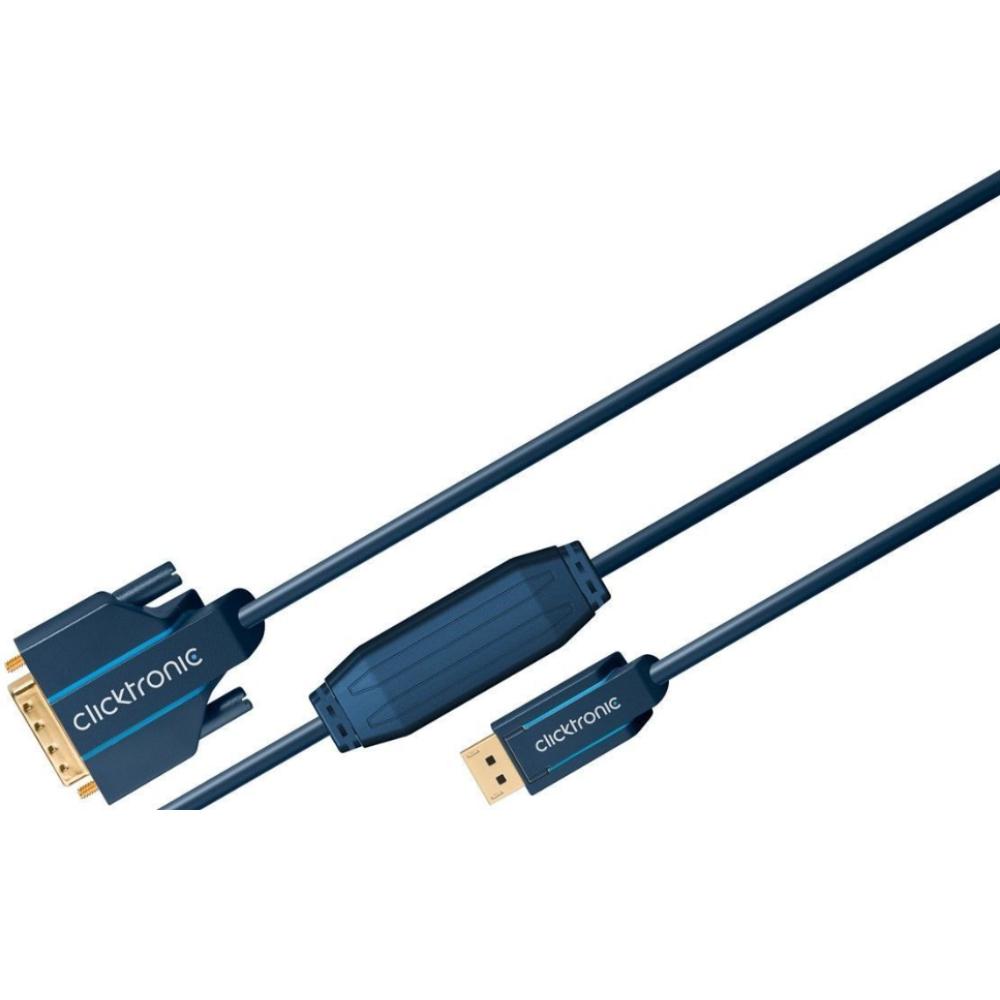

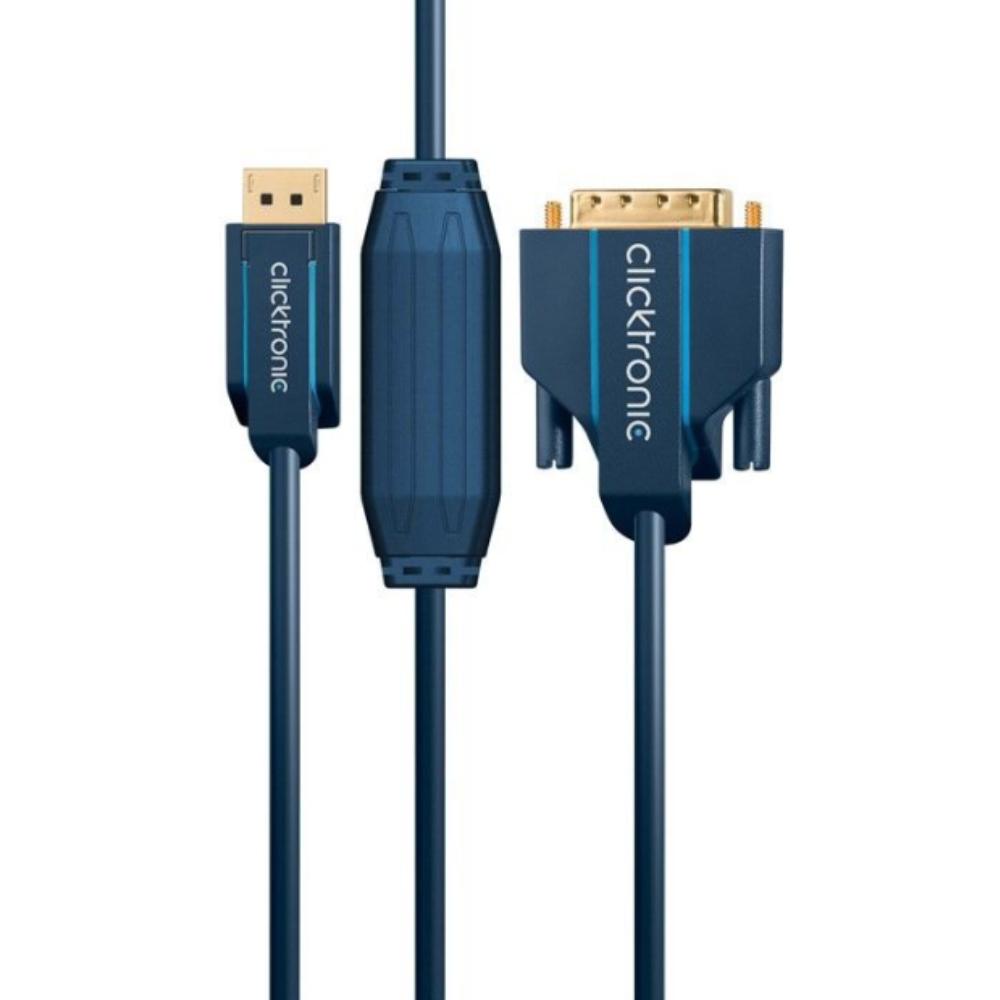

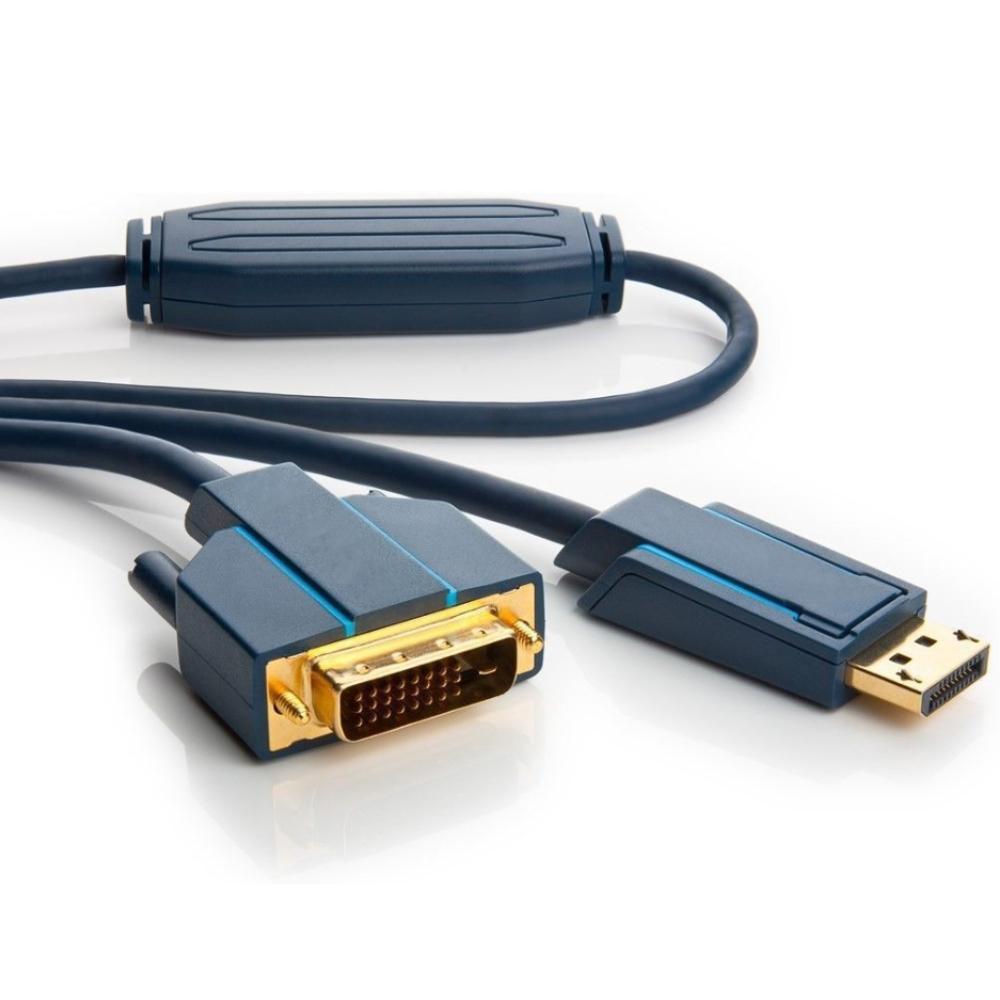

Das Kabel ist mit einer aktiven Signalumwandlung ausgestattet und verfügt über einen integrierten Signalverstärker, sodass es auch ohne DisplayPort++ Unterstützung funktioniert.
Die Signalrichtung ist DisplayPort (Quelle) zu DVI-D (Monitor) und nicht umgekehrt.
Die maximale Auflösung beträgt 1920 x 1080 @ 60 Hz.
Das Kabel unterstützt eine Datenrate von bis zu 7.92 Gbit/s.
Durch die aktive Elektronik ist das Kabel für eine stabile Signalübertragung ohne Verlust geeignet.
Das Kabel ist ausgestattet mit Kupferleitern, dreifacher Abschirmung und einer robusten Konstruktion.
Die Anschlüsse verfügen über vergoldete Kontakte und eine mechanische Verriegelung für eine stabile Verbindung.

Spezifikationen
Produkttyp: DisplayPort auf DVI-D Kabel
Anschluss 1: DisplayPort male
Anschluss 2: DVI-D male (Single Link)
Signalart: Digitalvideo
Signalrichtung: DisplayPort zu DVI-D
Umwandlungstyp: Aktiv
Maximale Auflösung: 1920 x 1080 @ 60 Hz
Übertragungsrate: bis zu 7.92 Gbit/s
Kabeltyp: Rund
Kabeldurchmesser: ca. 7.3 mm
AWG: 24
Leiter: Kupfer
Abschirmung: Dreifach (geflechtet + Folie)
Kontakte: Vergoldet (24 kt)
Kabelmantel: PVC
Zulassungszeichen: CE, WEEE

Verwendete Begriffe
DisplayPort: Eine digitale Videoschnittstelle mit hoher Bandbreite zum Anschluss von Computern an Monitore.
DisplayPort++ (DP++): Ein DisplayPort-Anschluss, der auch DVI- und HDMI-Signale ausgeben kann, wodurch passive Kabel und Adapter verwendet werden können ohne aktive Konverter.
Aktives Kabel: Ein Kabel mit integrierter Elektronik, das das Signal umwandelt und stabilisiert und daher unabhängig von DisplayPort++ funktioniert.
DVI-D: Eine digitale Videoschnittstelle, die ausschließlich digitale Signale transportiert.
Single Link: Eine Konfiguration, die für Auflösungen bis ca. 1920 x 1200 geeignet ist.
Auflösung: Die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
AWG: Ein Maß für die Dicke der Leiter im Kabel.
CE: Ein europäisches Konformitätszeichen.
WEEE: Eine Richtlinie zur Entsorgung von Elektronikgeräten.

Erläuterung DVI Versionen
DVI-D: Nur digital.
DVI-I: Digital + Analog.
DVI-A: Nur Analog.
Single Link: Bis ca. 1920 x 1200.
Dual Link: Höhere Bandbreite für höhere Auflösungen.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
