DVI-D-auf-DisplayPort-Kabel

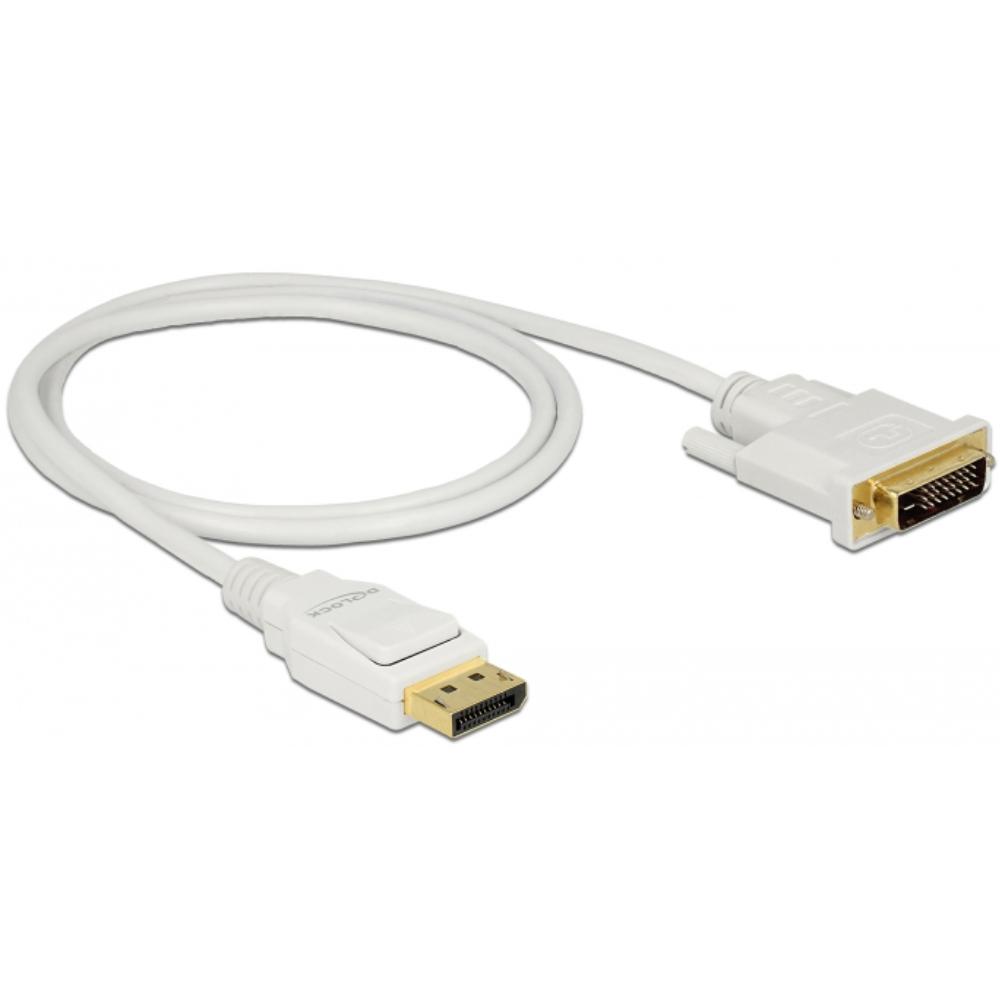

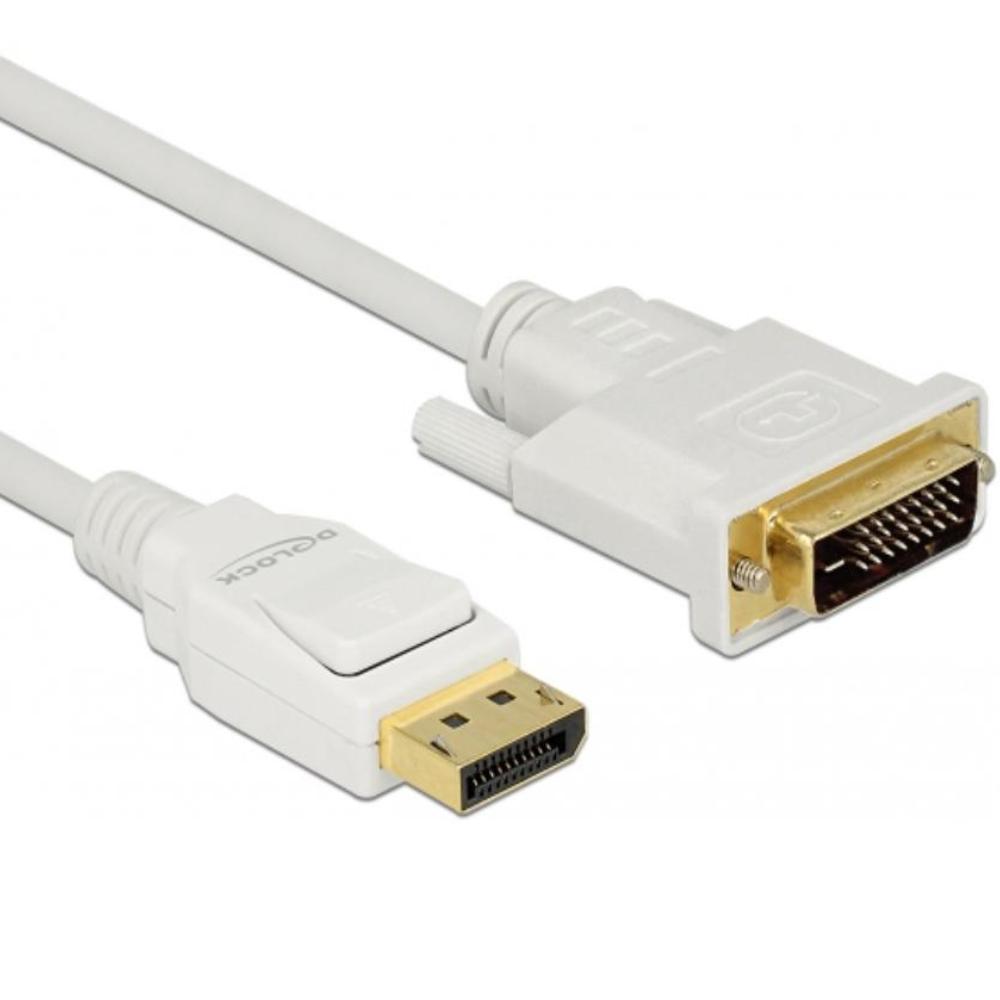

Dieses DisplayPort auf DVI-D Kabel von Delock wird verwendet, um ein Gerät mit DisplayPort Anschluss mit einem DVI-D Monitor, wie z.B. einem Monitor oder Projektor, zu verbinden.

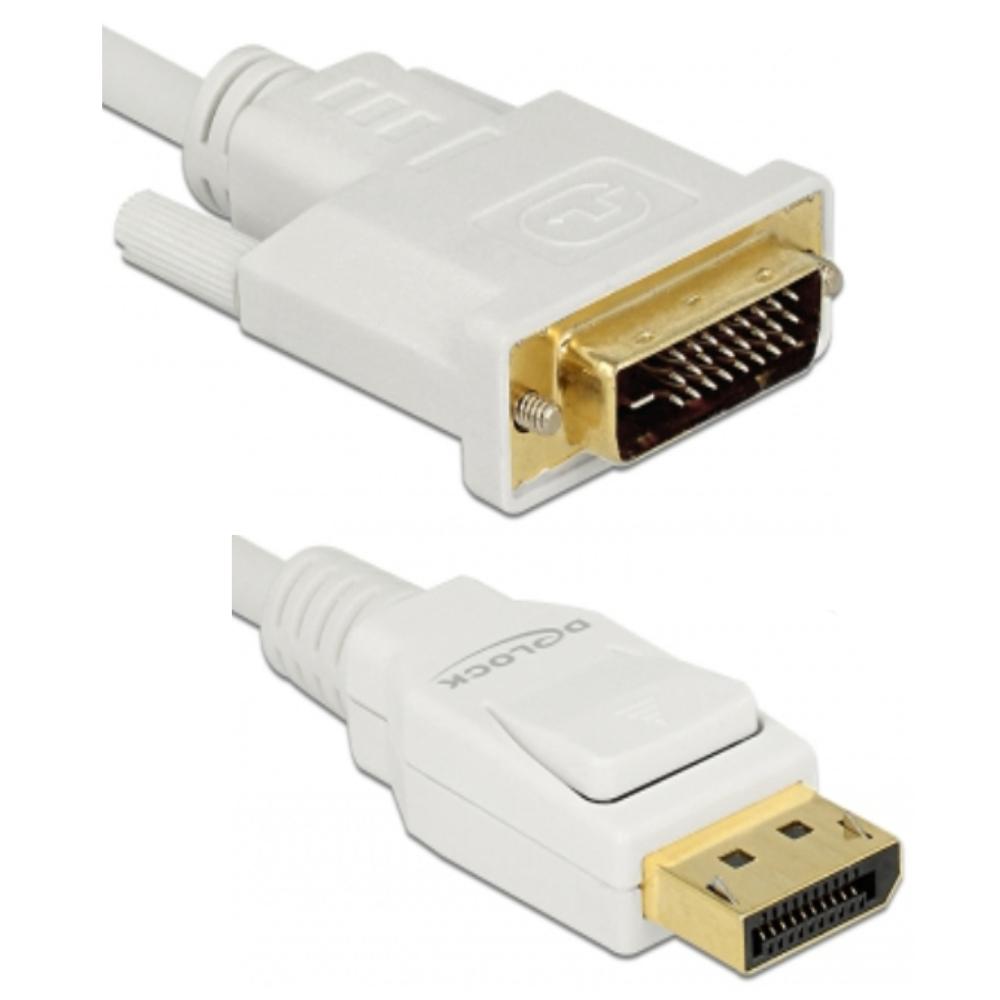

Das Kabel verfügt über einen DisplayPort Male Anschluss und einen DVI-D Dual Link Male Anschluss und überträgt digitale Videosignale.
Dieses Kabel funktioniert als passive Signalumwandlung (DP++) und ist nur geeignet für Grafikkarten mit DisplayPort++ Unterstützung.
Das Kabel ist für die Verwendung von DisplayPort (Quelle) zu DVI-D (Bildschirm) bestimmt und nicht umgekehrt.
Trotz des Dual Link (24+1) Steckers wird das Signal normalerweise als Single Link übertragen.
Die maximale Auflösung hängt vom DVI-Anschluss ab:
- 1920 x 1200 @ 60 Hz bei Standardnutzung
- bis zu 2560 x 1600 @ 60 Hz bei Dual Link Unterstützung
Das Kabel ist mit Kupferleitern und dreifacher Abschirmung für eine stabile Signalübertragung ausgestattet.
Die Anschlüsse sind mit vergoldeten Kontakten versehen.

Spezifikationen
Marke: Delock
Produkttyp: DisplayPort auf DVI-D Kabel
Anschluss 1: DisplayPort male
Anschluss 2: DVI-D Dual Link male (24+1)
Signalart: digitales Video
Signalrichtung: DisplayPort zu DVI-D
Umwandlungsart: passiv (DP++)
Kompatibilität: nur für DisplayPort++ (DP++) Ausgänge
Maximale Auflösung: 1920 x 1200 @ 60 Hz
Maximale Auflösung (Dual Link): bis zu 2560 x 1600 @ 60 Hz
Übertragungsgeschwindigkeit: bis zu 10.2 Gbit/s
Kabeldurchmesser: ca. 6 mm
Leiter: Kupfer
Abschirmung: dreifach
Kontakte: vergoldet
Farbe: weiß
Kennzeichnungen: CE, WEEE

Verwendete Begriffe
DisplayPort: eine digitale Videoschnittstelle mit hoher Bandbreite zum Anschluss von Computern an Monitore.
DisplayPort++ (DP++): ein DisplayPort Anschluss, der auch DVI- und HDMI-Signale ausgeben kann, wodurch passive Kabel und Adapter ohne aktive Konverter verwendet werden können.
Passives Kabel: ein Kabel ohne aktive Elektronik, das die Signalausgabe der Quelle nutzt.
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
Dual Link: eine Konfiguration mit zusätzlichen Datenleitungen für höhere Bandbreite.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
CE: eine europäische Konformitätskennzeichnung, die besagt, dass das Produkt den geltenden Sicherheits-, Gesundheits- und Umweltrichtlinien entspricht.
WEEE: eine europäische Richtlinie für die Sammlung und das Recycling von elektrischen und elektronischen Geräten.

Erklärung DVI-Versionen
DVI-D: nur digital, am häufigsten für Monitore verwendet.
DVI-I: digital + analog, funktioniert mit VGA-Adaptern.
DVI-A: nur analog, wenig verwendet.
Single Link: bis ca. 1920 x 1200.
Dual Link: bis ca. 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I (mit analogen Pins)
12+5: DVI-A (analog)
