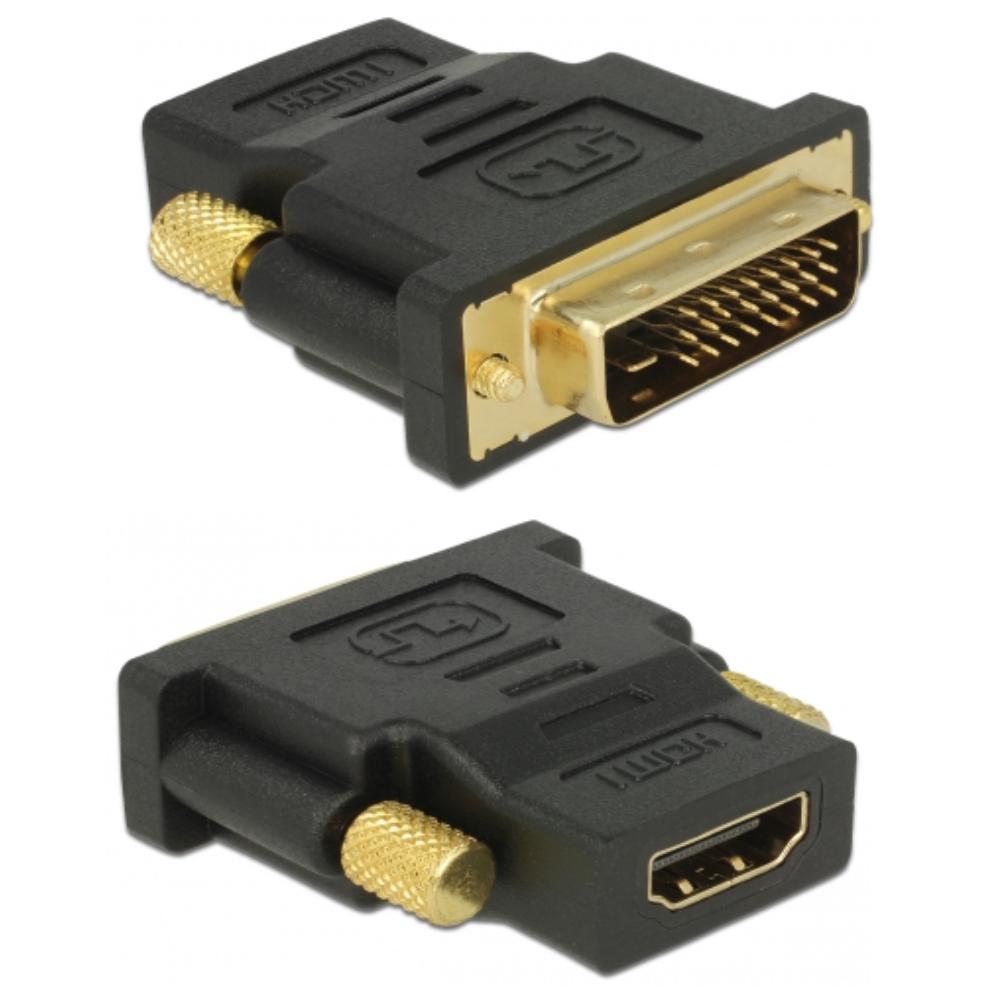

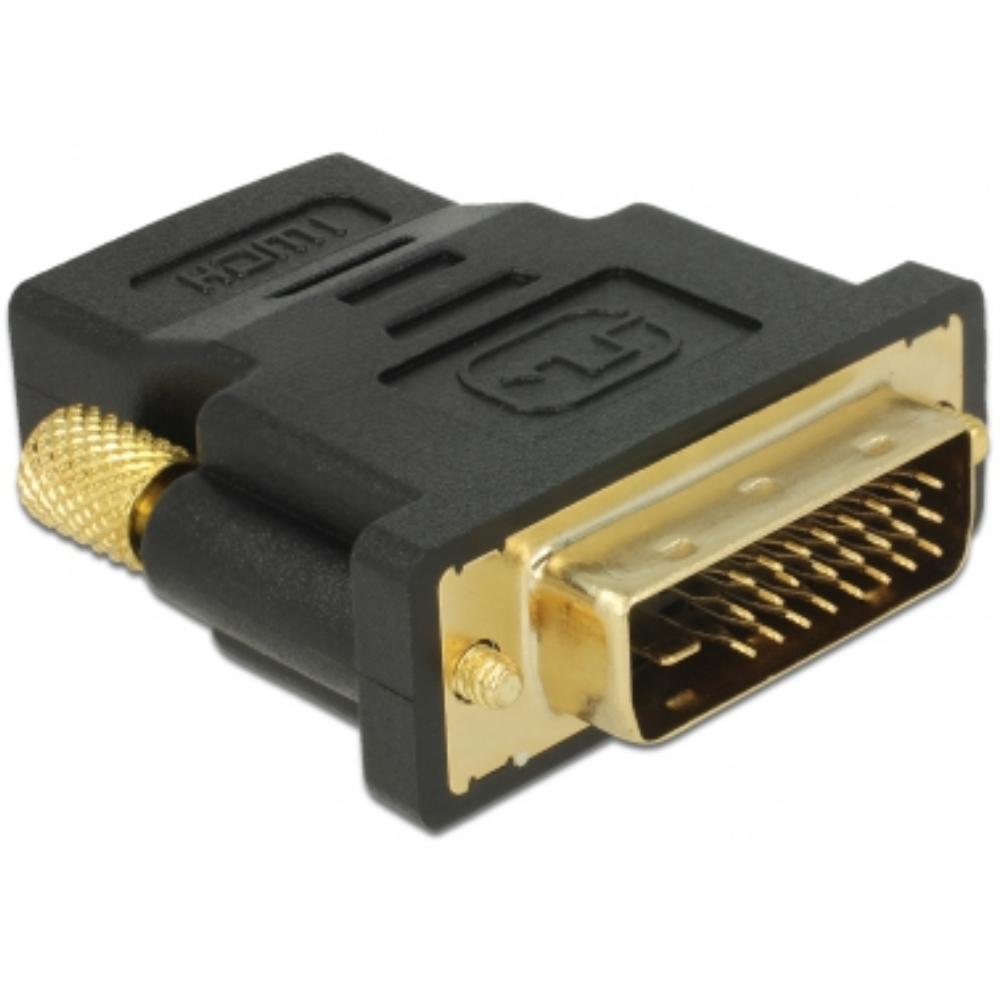

DVI-D auf HDMI Adapter

Diese DVI-D zu HDMI Adapter wird für die Verbindung von Geräten mit einem DVI-D Anschluss und einem HDMI Anschluss wie Computern, Monitoren und Projektoren verwendet.
Der Adapter verfügt über einen DVI-D Male Anschluss (24+1) und einen HDMI Female Anschluss und überträgt digitale Videosignale.
Der Adapter arbeitet bidirektional und kann sowohl für DVI zu HDMI als auch für HDMI zu DVI verwendet werden.
Audio wird nicht über DVI unterstützt und muss bei Bedarf separat angeschlossen werden.
Der Adapter unterstützt Auflösungen bis zu 3840 x 2160 @ 60 Hz, abhängig vom angeschlossenen System und Display.
Trotz des Dual Link Anschlusses wird das Signal bei Verwendung mit HDMI typischerweise als Single Link übertragen.
Der Adapter eignet sich für die Realisierung digitaler Bildverbindungen ohne Signalumwandlung.
Die Anschlüsse sind mit vergoldeten Kontakten und Schraubbefestigung für eine stabile Verbindung ausgestattet.

Spezifikationen
Marke: Delock
Produkttyp: DVI-D zu HDMI Adapter
Anschluss 1: DVI-D male (24+1)
Anschluss 2: HDMI female
Konfiguration: Dual Link Gehäuse
Tatsächlicher Signaltyp: DVI-D digital
Analoges Signal: nein
Signalrichtung: bidirektional
Maximale Auflösung: 3840 x 2160 @ 60 Hz
Kontakte: vergoldet
Garantie: 5 Jahre
Zulassungen: CE, WEEE

Verwendete Begriffe
DVI-D: eine digitale Videoschnittstelle, die ausschließlich digitale Signale überträgt.
HDMI: eine digitale Schnittstelle für Audio- und Videosignale.
Dual Link: ein Anschluss mit zusätzlichen Pins für höhere Bandbreite, aber nicht aktiv bei HDMI zu DVI Übertragung.
Single Link: eine Konfiguration, die für Auflösungen bis zu 1920 x 1200 geeignet ist.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
Bidirektional: das Signal kann in beide Richtungen ohne Umwandlung verwendet werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie zur Entsorgung von Elektroaltgeräten.

Erklärung DVI Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
