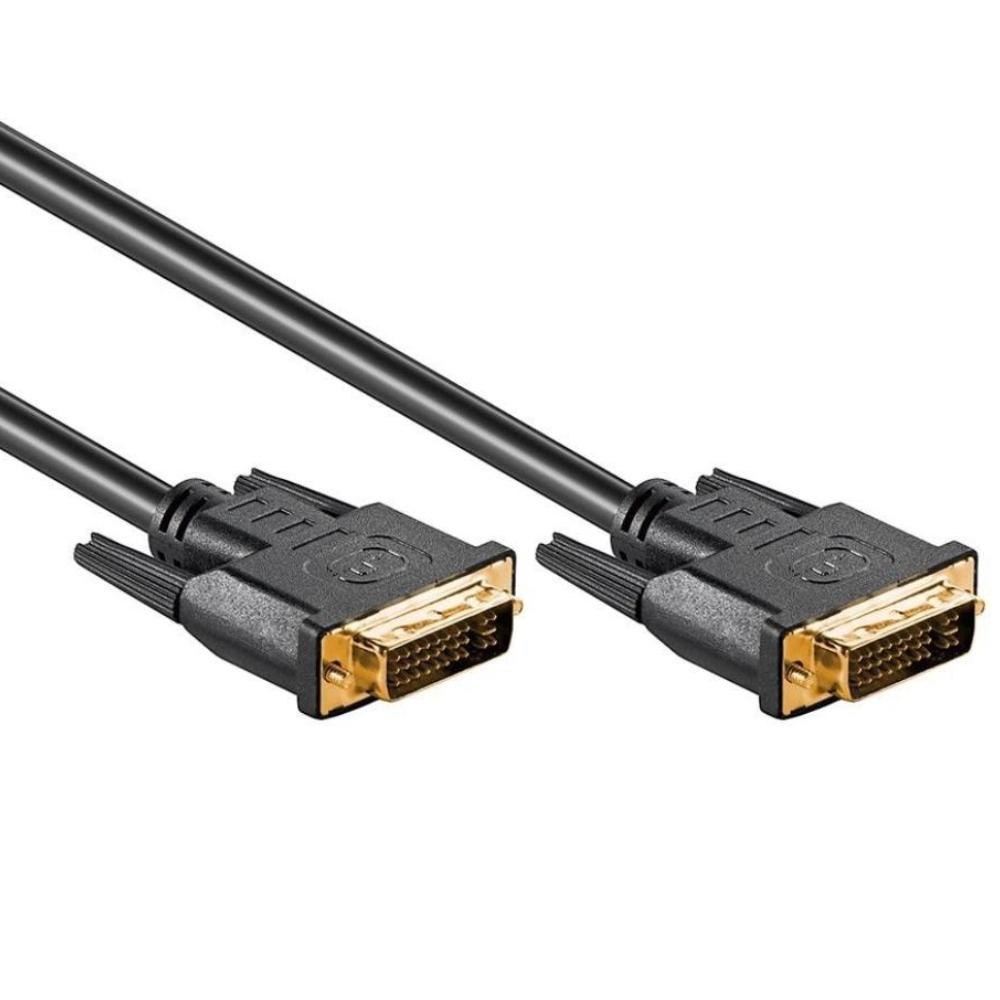

DVI-I Kabel

Dieses DVI-I Kabel wird für den Anschluss von Geräten mit einem DVI-I Anschluss verwendet, wie z. B. Computern, Monitoren und Projektoren.
Das Kabel verfügt über zwei DVI-I Male Anschlüsse (24+5) und überträgt sowohl digitale als auch analoge Videosignale.
Das Kabel ist als Dual Link ausgeführt und unterstützt Auflösungen bis zu 2560 x 1600 @ 60 Hz und 1920 x 1080 @ 60 Hz.
Das Kabel funktioniert bidirektional und kann in beide Richtungen für die Übertragung von Videosignalen verwendet werden.
Das Kabel eignet sich für die Realisierung von Bildverbindungen, bei denen sowohl digitale als auch analoge Signale verwendet werden können.
Das Kabel ist mit Kupferleitern und einer doppelten Abschirmung für eine stabile Signalübertragung ausgestattet.
Die Steckverbinder sind mit vergoldeten Kontakten für eine zuverlässige Verbindung versehen.

Spezifikationen
Produkttyp: DVI-I Kabel
Anschluss 1: DVI-I Male (24+5)
Anschluss 2: DVI-I Male (24+5)
Konfiguration: Dual Link
Signalart: Digitales und analoges Video
Signalrichtung: Bidirektional
Maximale Auflösung: 2560 x 1600 @ 60 Hz
Unterstützte Auflösung: 1920 x 1080 @ 60 Hz
AWG: 30
Leiter: Kupfer
Abschirmung: Doppel
Kabeltyp: Rund
Kontakte: Vergoldet
Zertifizierungen: CE, WEEE

Verwendete Begriffe
DVI-I: Eine DVI-Variante, die sowohl digitale als auch analoge Signale übertragen kann.
DVI-D: Eine digitale Variante ohne analoges Signal.
Dual Link: Eine Konfiguration mit zusätzlichen Datenleitungen für höhere Bandbreite und Auflösungen.
Auflösung: Die Anzahl der auf einem Bildschirm dargestellten Pixel.
AWG: Ein Maß für die Dicke der Leiter.
Bidirektional: Das Signal kann in beide Richtungen ohne Umwandlung verwendet werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Erklärung der DVI-Versionen
DVI-D: Nur digital.
DVI-I: Digital + Analog.
DVI-A: Nur analog.
Single Link: Bis zu 1920 x 1200.
Dual Link: Bis zu 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
