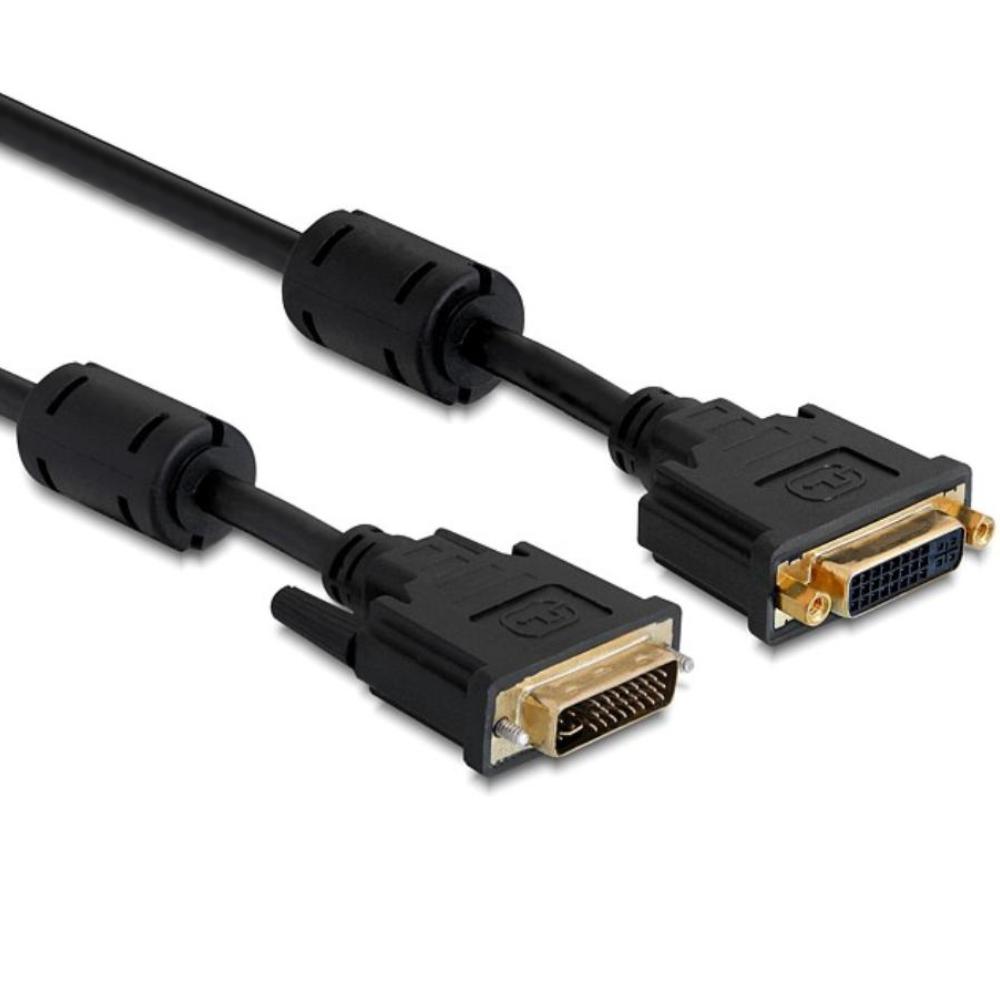

DVI-I Verlängerungskabel

Diese DVI-Verlängerungskabel wird zur Verlängerung einer bestehenden DVI-Verbindung zwischen beispielsweise einem Computer und einem Monitor oder Projektor verwendet.

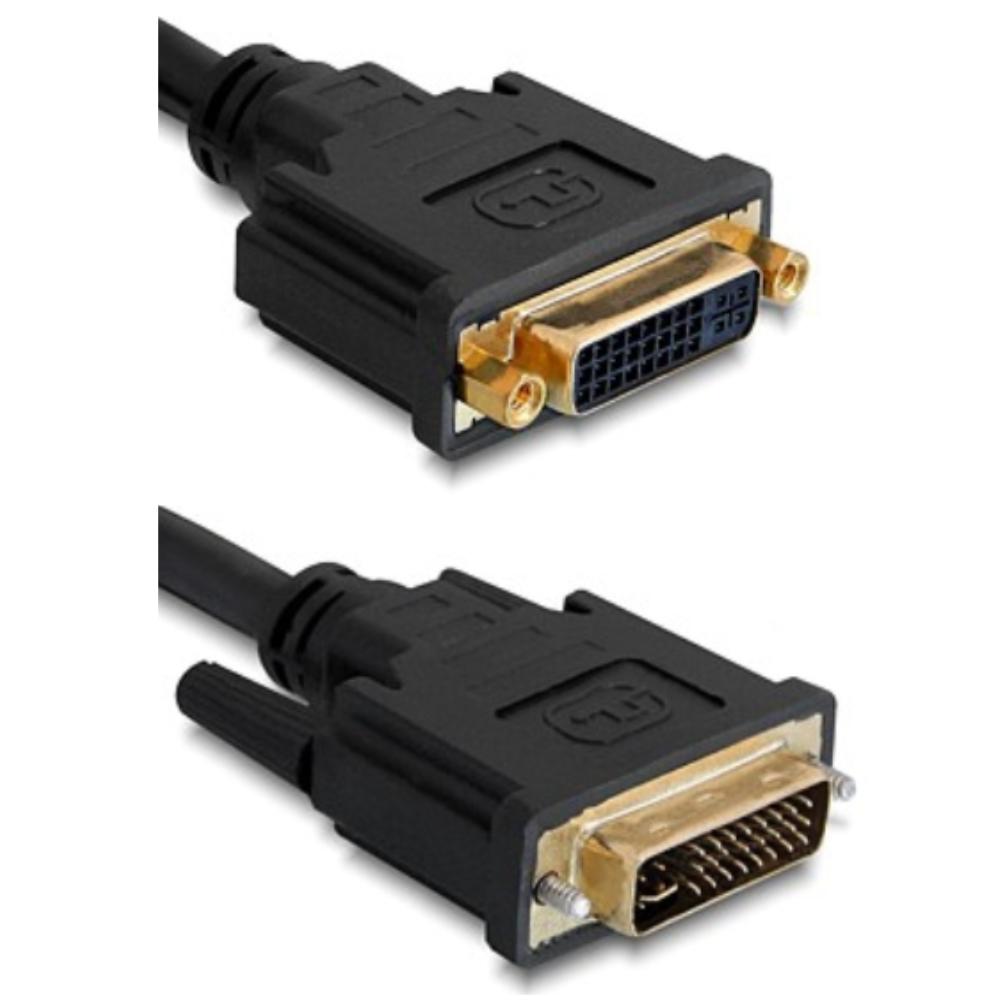

Das Kabel verfügt über einen DVI-I Male Anschluss (24+5) und einen DVI-I Female Anschluss (24+5) und transportiert sowohl digitale als auch analoge Videosignale.
Das Kabel ist als Dual Link ausgeführt und unterstützt Auflösungen bis zu 2560 x 1600 @ 60 Hz.
Das Kabel arbeitet bidirektional und kann in beide Richtungen für die Übertragung von Videosignalen verwendet werden.
Die maximale Übertragungsgeschwindigkeit beträgt 7,92 Gbit/s.
Das Kabel eignet sich zur Verlängerung bestehender Bildverbindungen ohne Signalumwandlung.
Die Steckverbinder sind mit einer Schraubbefestigung für eine stabile Verbindung ausgestattet.
Das Kabel ist mit Kupferleitern und einer doppelten Abschirmung für eine zuverlässige Signalübertragung ausgeführt.
Die Steckverbinder sind mit vergoldeten Kontakten ausgestattet.

Spezifikationen
Marke: Delock
Produkttyp: DVI-Verlängerungskabel
Anschluss 1: DVI-I Male (24+5)
Anschluss 2: DVI-I Female (24+5)
Konfiguration: Dual Link
Signalart: digitale und analoge Videosignale
Signalrichtung: bidirektional
Maximale Auflösung: 2560 x 1600 @ 60 Hz
Übertragungsgeschwindigkeit: 7,92 Gbit/s
AWG: 28
Leiter: Kupfer
Abschirmung: doppelt
Kontakte: vergoldet
Zulassungen: CE, WEEE

Verwendete Begriffe
DVI-I: eine DVI-Variante, die sowohl digitale als auch analoge Signale übertragen kann.
DVI-D: eine digitale Variante ohne analoges Signal.
Dual Link: eine Konfiguration mit zusätzlichen Datenleitungen für höhere Bandbreite und Auflösungen.
Auflösung: die Anzahl der Pixel, die auf einem Bildschirm angezeigt werden.
AWG: ein Maß für die Dicke der Leiter.
Bidirektional: das Signal kann in beide Richtungen ohne Umwandlung verwendet werden.
CE: Europäische Konformitätskennzeichnung.
WEEE: Richtlinie für das Recycling von Elektrogeräten.

Erklärung DVI-Versionen
DVI-D: nur digital.
DVI-I: digital + analog.
DVI-A: nur analog.
Single Link: bis 1920 x 1200.
Dual Link: bis 2560 x 1600.

Pinbelegung
18+1: DVI-D Single Link
24+1: DVI-D Dual Link
24+5: DVI-I
12+5: DVI-A
