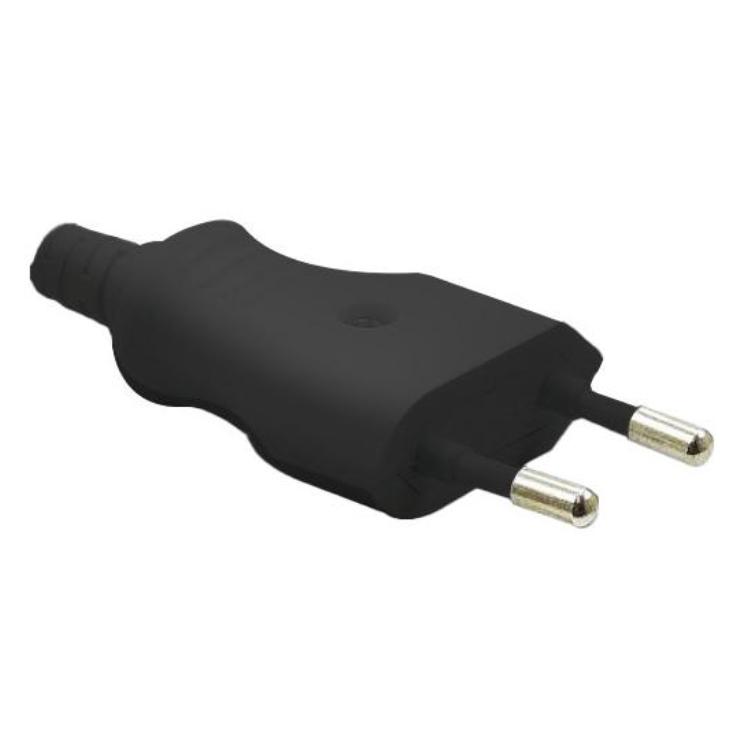

Gerätestecker Euro

Dieser Eurostecker (Typ C, Schraubanschluss) ist für das Anschließen von Netzkabeln an Geräte ohne Schutzkontakt vorgesehen. Der Stecker ist für den Einsatz im europäischen Stromnetz geeignet und wird bei leichten Elektrogeräten wie Audiogeräten, Ladegeräten und kleinen Haushaltsgeräten verwendet. Dank der Schraubkonstruktion lässt sich der Stecker einfach auf einem Kabel montieren und eignet sich für den Austausch oder die individuelle Anpassung von Netzkabeln. Die integrierte Zugentlastung sorgt dafür, dass mechanische Belastungen auf das Kabel nicht auf die internen Kontakte übertragen werden, was zu einer sicheren und dauerhaften Verbindung beiträgt.

Spezifikationen
Typ: Eurostecker (Typ C, Stecker)
Nennspannung: 230–250 Volt AC
Maximaler Strom: 2.5 Ampere
Frequenz: 50 Hz
Schutzleiter: ohne Schutzkontakt
Montage: Schraubanschluss
Kabelkompatibilität: H05VV-F 2 x 0,75 Quadratmillimeter
Gehäusematerial: Kunststoff
Farbe: schwarz
Zulassungen: CE
Garantie: 5 Jahre

Montage auf Kabel (Schritte)
1. Entfernen Sie die Außenhülle des Kabels auf ca. 3–4 Zentimeter.
2. Abisolieren Sie die Adern (Phase und Neutralleiter) auf ca. 5–7 Millimeter.

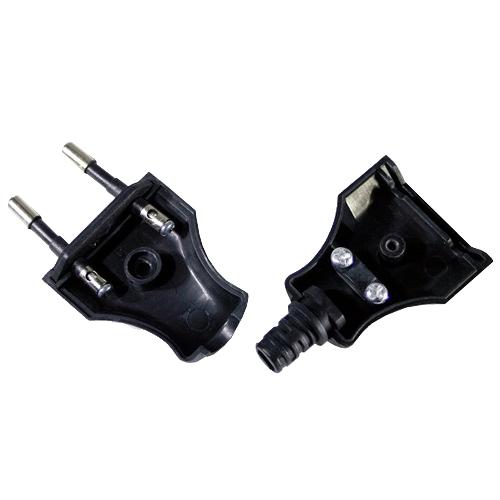

3. Öffnen Sie den Stecker, indem Sie das Gehäuse abschrauben.
4. Führen Sie das Kabel durch die Zugentlastung und das Gehäuse.
5. Befestigen Sie die Adern in den Schraubklemmen und ziehen Sie diese fest an.
6. Stellen Sie sicher, dass kein Kupfer außerhalb der Klemmen sichtbar ist.
7. Befestigen Sie die Zugentlastung an der Außenhülle des Kabels.
8. Schließen Sie das Gehäuse und schrauben Sie den Stecker zu.

Anwendungen
- Anschluss von leichten Elektrogeräten
- Ersatz von beschädigten Steckern
- Individuelle Anpassung von Netzkabeln
- Verwendung bei ungeerdeten Geräten

Verwandte Produkte
Netzkabel (230 Volt)

Erläuterung technischer Begriffe
Typ C (Eurostecker): ungeerdeter Stecker mit zwei runden Stiften (ca. 4 Millimeter Durchmesser, 19 Millimeter Abstand) für Geräte bis ca. 2.5 Ampere.
230–250V AC: Standard-Netzspannungsbereich in Europa, bei dem die Spannung mit 50 Hz wechselt.
Phase und Neutralleiter: Phase führt Spannung, Neutralleiter ist Rückleiter; bei Eurosteckern nicht polarisiert.
Zugentlastung: verhindert, dass Zugkräfte am Kabel die internen Anschlüsse lösen.
Schraubklemme: mechanische Verbindung, bei der die Ader für einen geringen Übergangswiderstand fixiert wird.
H05VV-F: flexibles PVC-Netzkabel für Haushaltsanwendungen.
Übergangswiderstand: Widerstand am Kontaktpunkt; geringer Wert verhindert Wärmeentwicklung.
Belastung: maximaler Strom (Ampere), der sicher durch den Stecker fließen kann.
