F Verbindungsstecker

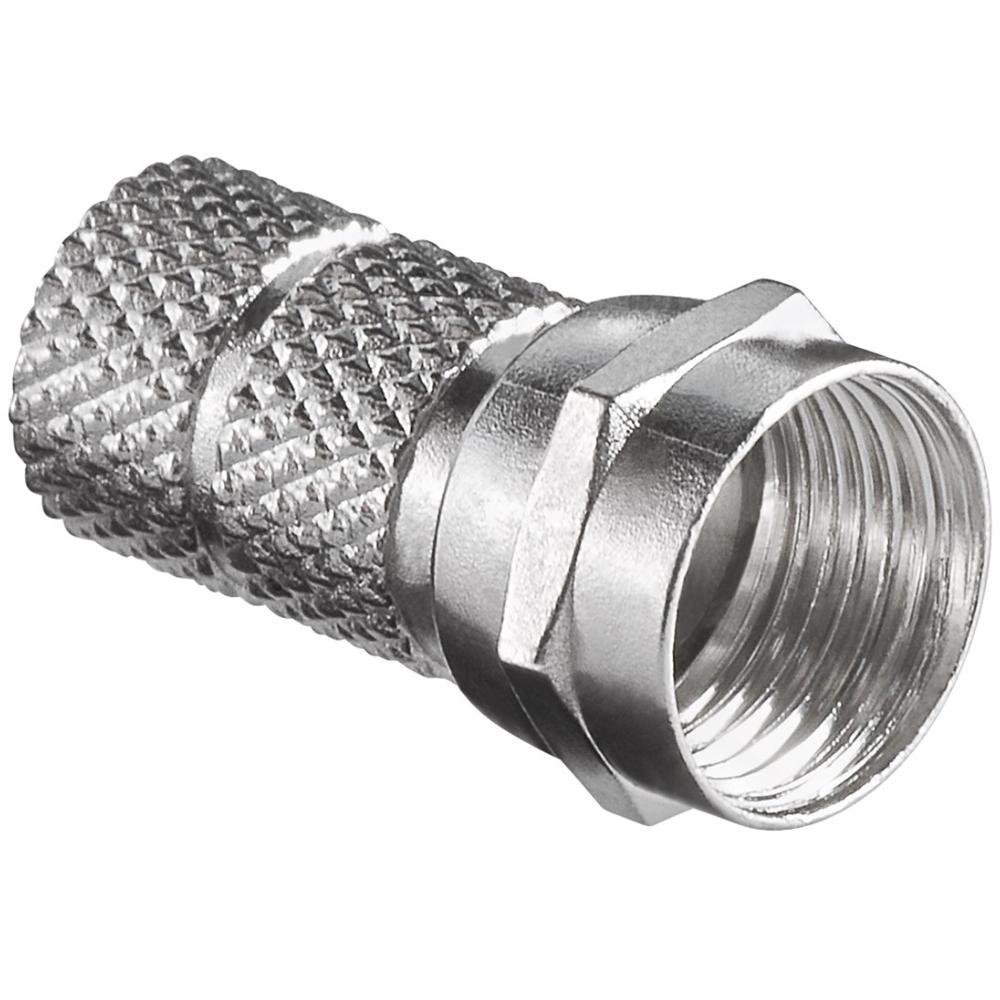

Dieser F-Stecker (F-Typ-Stecker) ist ein koaxialer RF-Stecker, der in 75 Ω Koaxialnetzwerken für Fernseh-, Satelliten- und Kabelinternet-Anwendungen eingesetzt wird.
Der Stecker wird bei terrestrischem Fernsehen, Kabelfernsehen (DVB-C), Satellitenfernsehen (DVB-S) und Kabelmodems (DOCSIS) verwendet.
Durch die Schraubverbindung entsteht ein mechanisch stabiler und elektrisch zuverlässiger Anschluss mit geringem Übergangswiderstand.
Der F-Stecker wird üblicherweise an Koaxialkabeln wie RG-6/U und RG-59/U montiert.

Spezifikationen & Merkmale
• Anschluss F-Stecker (male)
• Typ Schraub- / Twist-On
• Anzahl pro Stück
• Gehäuse Zink
• Kontaktmaterial Nickel
• Impedanz 75 Ω

Montage
Zur Montage wird das Koaxialkabel zuerst abisoliert, wobei die Außenhülle und die Abschirmung sorgfältig zurückgeschlagen werden.
Die dielektrische Isolierung wird so gekürzt, dass der Mittelader frei wird und als Signalleiter fungieren kann.
Der F-Stecker wird dann ohne Spezialwerkzeug mit einer Drehbewegung auf das Kabel geschraubt, bis er fest sitzt.
Eine korrekte Montage sorgt für eine gute Masse-Verbindung über den Geflechtmantel und eine stabile Signalübertragung.
Diese Ausführung ist für eine schnelle Installation geeignet, bietet aber eine geringere Zugentlastung als Kompressions- oder Crimpstecker.

Technische Erläuterung
Der F-Typ-Stecker wurde für Hochfrequenzsignale entwickelt und behält eine konstante Impedanz von 75 Ω bei, wodurch Signalreflexionen minimiert werden.
Bei diesem Steckertyp fungiert die Mittelader des Koaxialkabels als Signalleiter, was zusätzliche Kontaktübergänge minimiert.
