Fakra-Adapterstecker

Diese FAKRA Z Adapter sind für den Anschluss von Koaxialverbindungen innerhalb von Funkfrequenzanlagen bestimmt. Der Adapter wird zum Verbinden von HF-Komponenten wie Antennen, Radioempfängern und Kommunikationsmodulen verwendet.

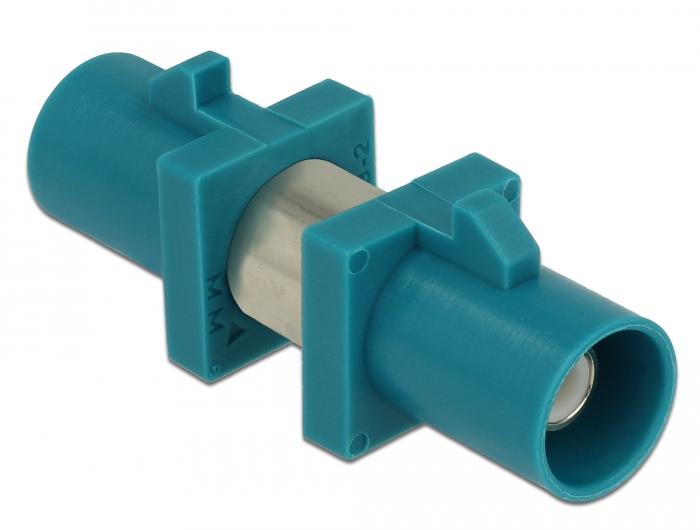

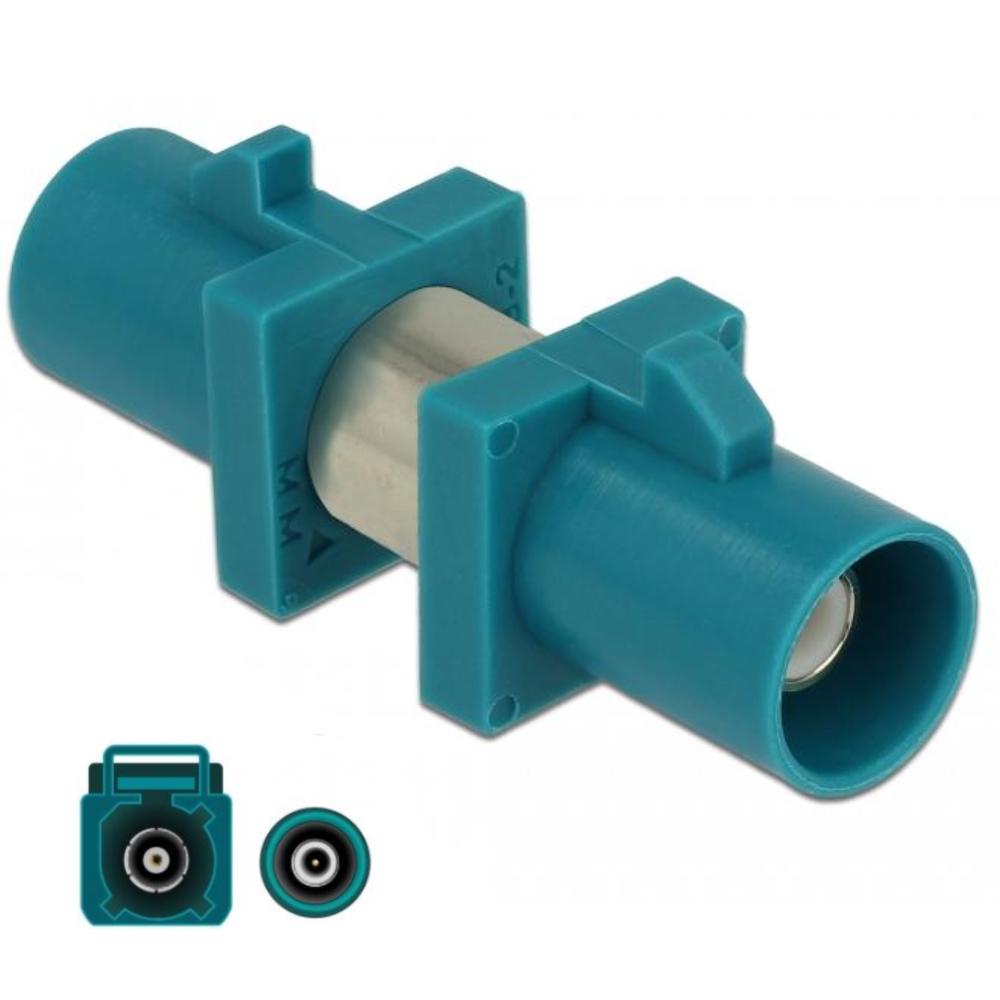

Der Adapter ist beidseitig mit einem FAKRA Z Stecker (male) ausgestattet. Dadurch kann der Adapter zum Koppeln zweier Koaxialkabel oder HF-Verbindungen verwendet werden.

Der Adapter verfügt über die FAKRA Z Farbcodierung (wasserblau / RAL 5021) gemäß den standardmäßigen FAKRA-Typen. Im Gegensatz zu anderen FAKRA-Varianten verfügt FAKRA Z über eine universelle mechanische Schlüsselcodierung, wodurch der Stecker mit mehreren FAKRA-Anschlüssen kompatibel sein kann.

Der Adapter besteht aus einem vergoldeten Phosphorbronze-Kontaktstift, einem PTFE-Isolator und einem vernickelten Messinggehäuse. Das Kunststoffgehäuse besteht aus PA66, einem starken technischen Kunststoff, der für eine stabile und langlebige Verbindung sorgt.

Spezifikationen
• Produkttyp HF-Adapter
• Marke Delock
• Anschluss 1 FAKRA Z Stecker (male)
• Anschluss 2 FAKRA Z Stecker (male)
• FAKRA Typ Z (wasserblau / RAL 5021)
• Kontaktmaterial Phosphorbronze, vergoldet
• Isolator PTFE
• Gehäuse Messing, vernickelt
• Kunststoffgehäuse PA66
• Abmessungen ca. 29,6 × 9,4 × 9,4 mm

Erläuterung der verwendeten Begriffe
PTFE
PTFE (Polytetrafluorethylen) ist ein elektrisch isolierendes Material, das häufig in HF-Steckverbindern verwendet wird. Das Material hat gute elektrische Eigenschaften und bleibt bei hohen Frequenzen stabil.

PA66
PA66 (Polyamid) ist ein starker technischer Kunststoff mit guten mechanischen Eigenschaften und Abriebfestigkeit. Das Material wird häufig für Steckverbindergehäuse verwendet.

Phosphorbronze
Phosphorbronze ist eine Kupferlegierung mit guter elektrischer Leitfähigkeit und Abriebfestigkeit. Das Material wird häufig für Kontaktstifte und Federkontakte in Steckverbindern verwendet.

FAKRA Z
FAKRA Z ist eine Variante des FAKRA-Koaxialsteckers mit einer wasserblauen Farbcodierung. Im Gegensatz zu anderen FAKRA-Varianten verfügt FAKRA Z über eine universelle mechanische Schlüsselcodierung, wodurch der Stecker mit mehreren FAKRA-Anschlüssen kompatibel sein kann.

FAKRA
FAKRA-Steckverbinder sind Koaxial-HF-Steckverbinder, die für Funkfrequenzverbindungen verwendet werden. Der Stecker basiert auf dem SMB-Koaxialstandard, verfügt jedoch über ein Kunststoffgehäuse mit mechanischer und farblicher Codierung. Dadurch können verschiedene Steckverbinder nicht versehentlich miteinander verbunden werden.

FAKRA-Steckverbinder arbeiten typischerweise mit einer Impedanz von 50 Ohm und unterstützen Frequenzen bis zu mehreren GHz. Sie werden in Antennen- und Kommunikationssystemen wie GPS, Radio, LTE und 5G-Antennen eingesetzt.

FAKRA Typen
• FAKRA A – schwarz – HF-Verbindung / Radio
• FAKRA B – crème – GSM / Telematik
• FAKRA C – blau – GPS-Antenne
• FAKRA D – bordeaux / lila – Satellitenradio
• FAKRA E – grün – GSM / LTE
• FAKRA F – braun – HF-Kommunikation
• FAKRA G – grau – Radio / HF-Signal
• FAKRA H – violett – Video / Kamerasysteme
• FAKRA I – beige – Radioantenne
• FAKRA K – gelb / curry – HF-Kommunikation
• FAKRA L – rot – HF-Kommunikation
• FAKRA M – orange – Digitalradio / DAB
• FAKRA Z – wasserblau – universelle Schlüsselcodierung
