Gehäuse

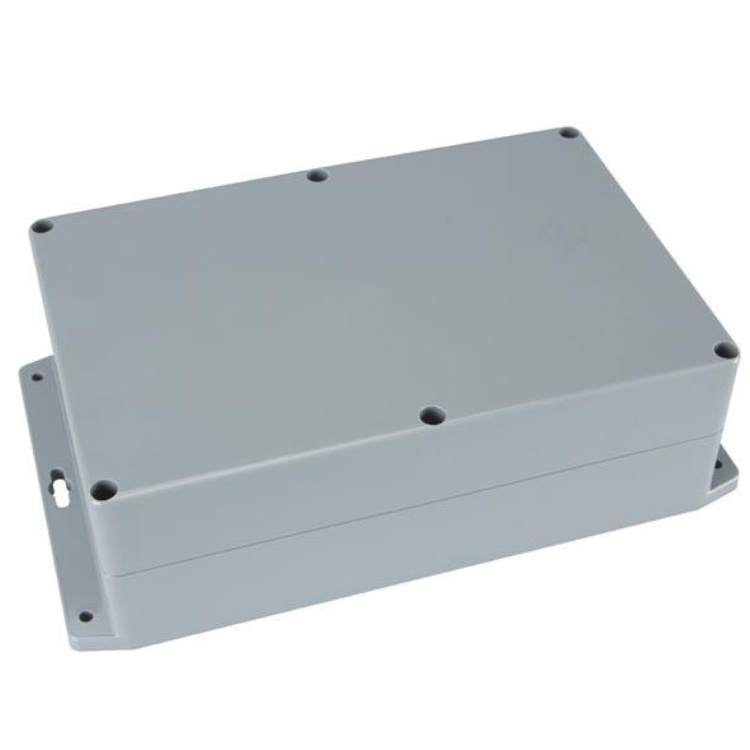

Diese Kunststoffgehäuse von 222 x 146 x 75 Millimeter ist für das Schützen und Unterbringen größerer elektronischer Komponenten und Leiterplatten in Anwendungen vorgesehen, bei denen Schutz vor Staub und Wasser erforderlich ist. Dank der großzügigen Abmessungen und einer Höhe von 75 Millimetern eignet sich dieses Gehäuse für größere Elektronik mit hoher Aufbauhöhe, wie z. B. Netzteile, Leistungsmodule und Industriesteuerungen. Der integrierte Montageflansch ermöglicht eine einfache Befestigung an Wänden oder Installationen. Das Gehäuse besteht aus schlagfestem ABS-Kunststoff und ist mit einer Neoprenabdichtung versehen, die einen zuverlässigen Abschluss gemäß IP65 und NEMA 4 Normen gewährleistet.

Spezifikationen
Typ: Kunststoffgehäuse mit Montageflansch
Abmessungen: 222 x 146 x 75 Millimeter
Material: ABS-Kunststoff (schlagfest und stoßfest)
Farbe: Dunkelgrau
Aufbau: 2-teiliges Gehäuse mit Dichtung und Schraubbefestigung
Schutzart: IP65 (staubdicht und strahlwassergeschützt gemäß IEC529)
Norm: NEMA 4 (Schutz gegen Wasser und Schmutz)
Dichtung: Neopren-Dichtung
Temperaturbereich: -20 °C bis +80 °C
Gewicht: 471 Gramm
Montage: vertikale PCB-Montage über interne Schlitze
Gehäusemontage: Flanschmontage (für Wand- oder Paneelbefestigung)
Schrauben: geeignet für selbstschneidende M3 (Gehäuse) und M2.6 (intern)
Verwendung: Innenräume und geschützte Umgebungen
Garantie: 5 Jahre

Konstruktion und Aufbau
Dieses Gehäuse besteht aus einem Boden und einem Deckel, die mit Schrauben befestigt werden. Zwischen den beiden Teilen befindet sich eine Neoprenabdichtung, die für einen wasser- und staubdichten Abschluss sorgt. Der integrierte Montageflansch ermöglicht eine direkte Befestigung ohne zusätzliche Halterungen. Die robuste Konstruktion eignet sich für den Einsatz in technischen und industriellen Umgebungen.

Montagemöglichkeiten
Das Gehäuse bietet verschiedene Montageoptionen:
- Flanschmontage: direkte Befestigung an Wänden, Paneelen oder Installationen.
- Interne Montage: versehen mit Schlitzen und Befestigungspunkten für Leiterplatten.
- Bearbeitbares Design: geeignet für die Herstellung von Öffnungen für Kabeldurchführungen und Steckverbinder.
- Abgeschlossene Installation: geeignet für Anwendungen, bei denen Schutz vor Staub und Feuchtigkeit erforderlich ist.

Anwendungen
Geeignet unter anderem für:
- Industrielle Elektronik und Steuerungen
- Außen- und Semi-Außenanwendungen (geschützte Montage)
- Gehäuse für Sensoren und Messmodule
- IoT und technische Installationen
- Telekommunikation und Signalverarbeitung

Erläuterung technischer Begriffe
ABS-Kunststoff: starkes und schlagfestes Material mit guten mechanischen Eigenschaften und elektrischer Isolierung.
IP65: vollständig staubdicht und strahlwassergeschützt aus allen Richtungen.
NEMA 4: Norm für Gehäuse, die Schutz gegen Wasser, Regen und Schmutz bieten.
Neoprenabdichtung: elastische Dichtung, die für einen wasser- und staubdichten Abschluss sorgt.
Montageflansch: integrierter Befestigungsrand, mit dem das Gehäuse einfach montiert werden kann.
PCB (Printed Circuit Board): Leiterplatte, auf der elektronische Komponenten montiert und elektrisch verbunden werden.
