Glasfaserkabel

Dieses Glasfaser-Pigtail-Set dient zur Terminierung und zum Spleißen von Multimode-Glasfaserverbindungen in strukturierten Verkabelungssystemen gemäß ISO IEC 11801.

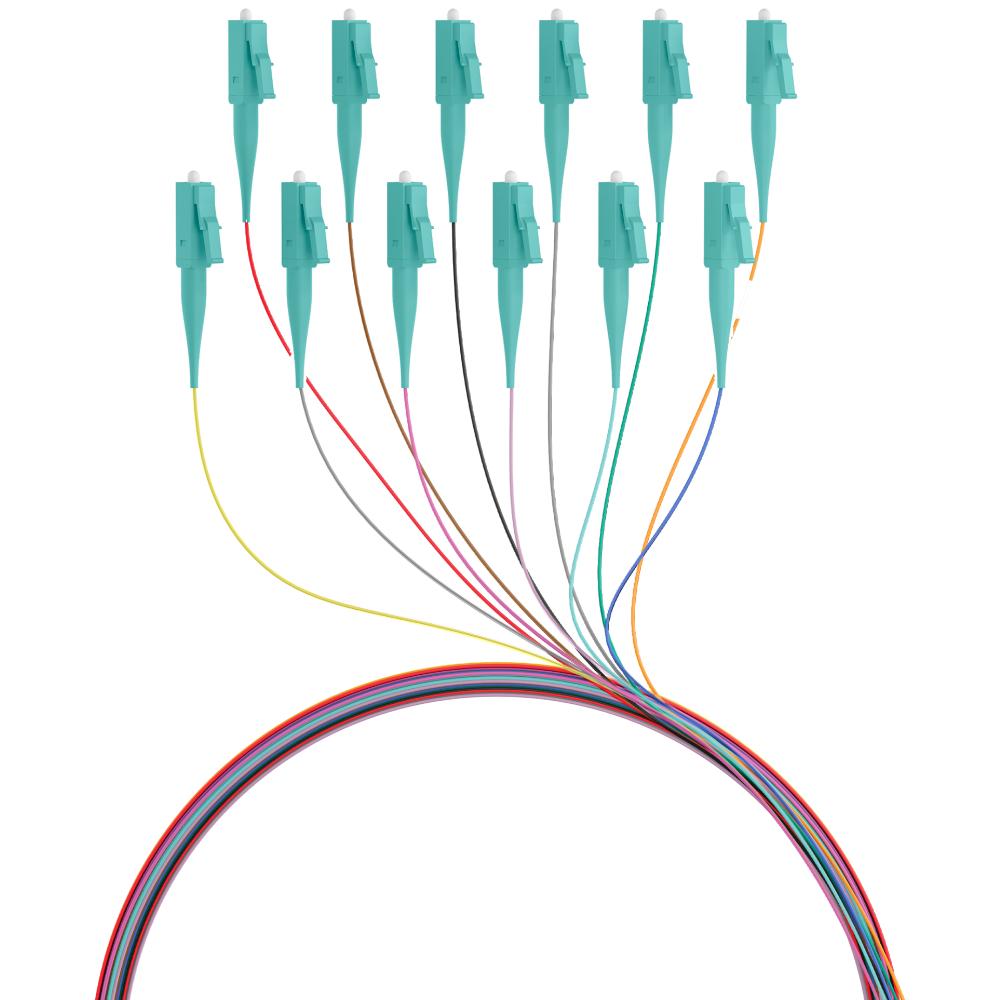

Das Set besteht aus 12 einzelnen LC-Pigtails mit einer Länge von 2 Metern und eignet sich für Multimode OM3 (50/125 µm) Anwendungen in Rechenzentren und Backbone-Installationen.

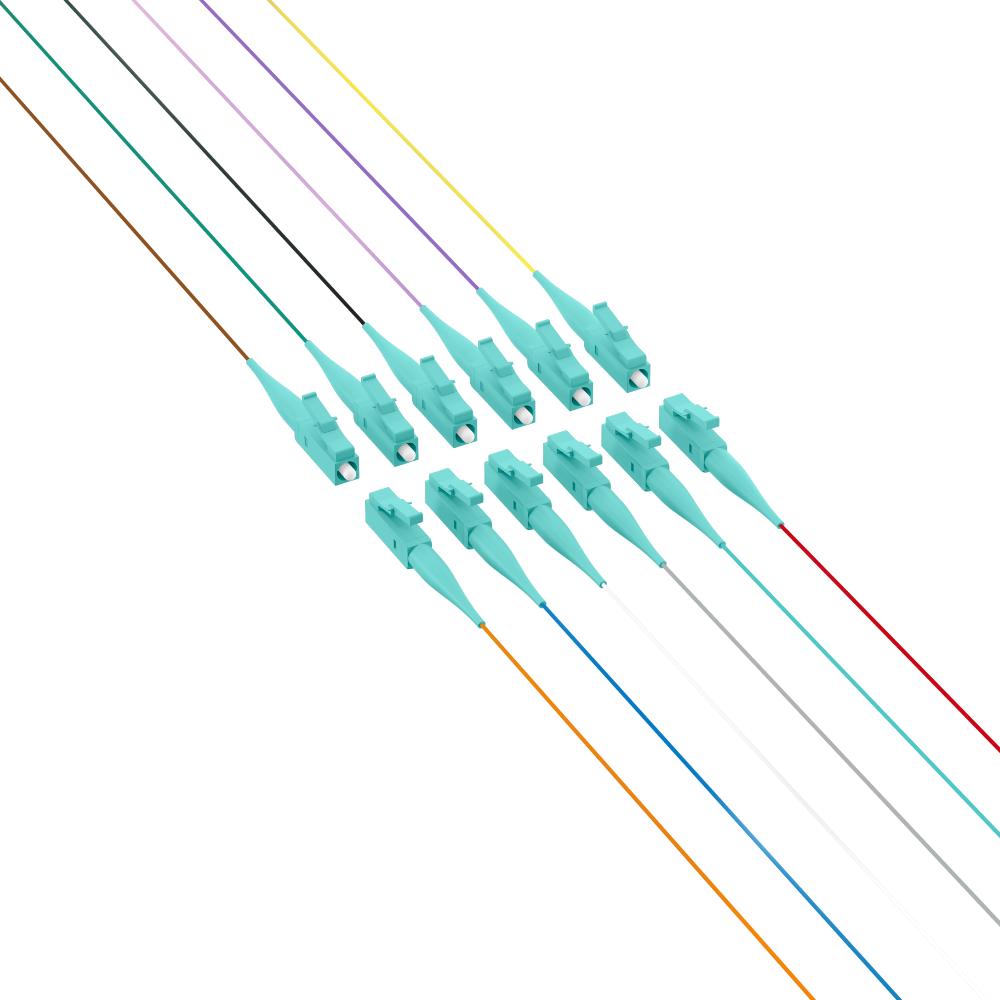

Die Pigtails sind mit einer 900 µm Kompaktader ausgeführt und werden in einem Farbset gemäß DIN VDE 0888 zur einfachen Faseridentifikation geliefert.

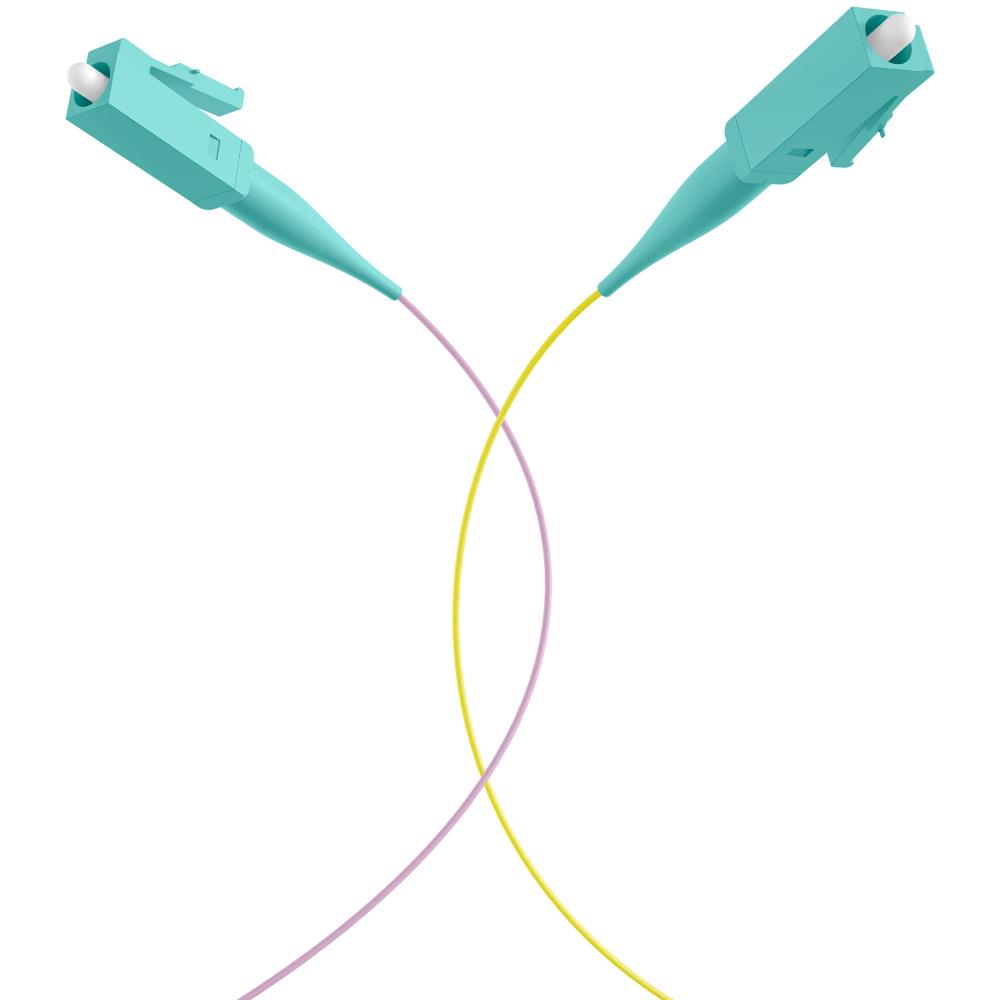

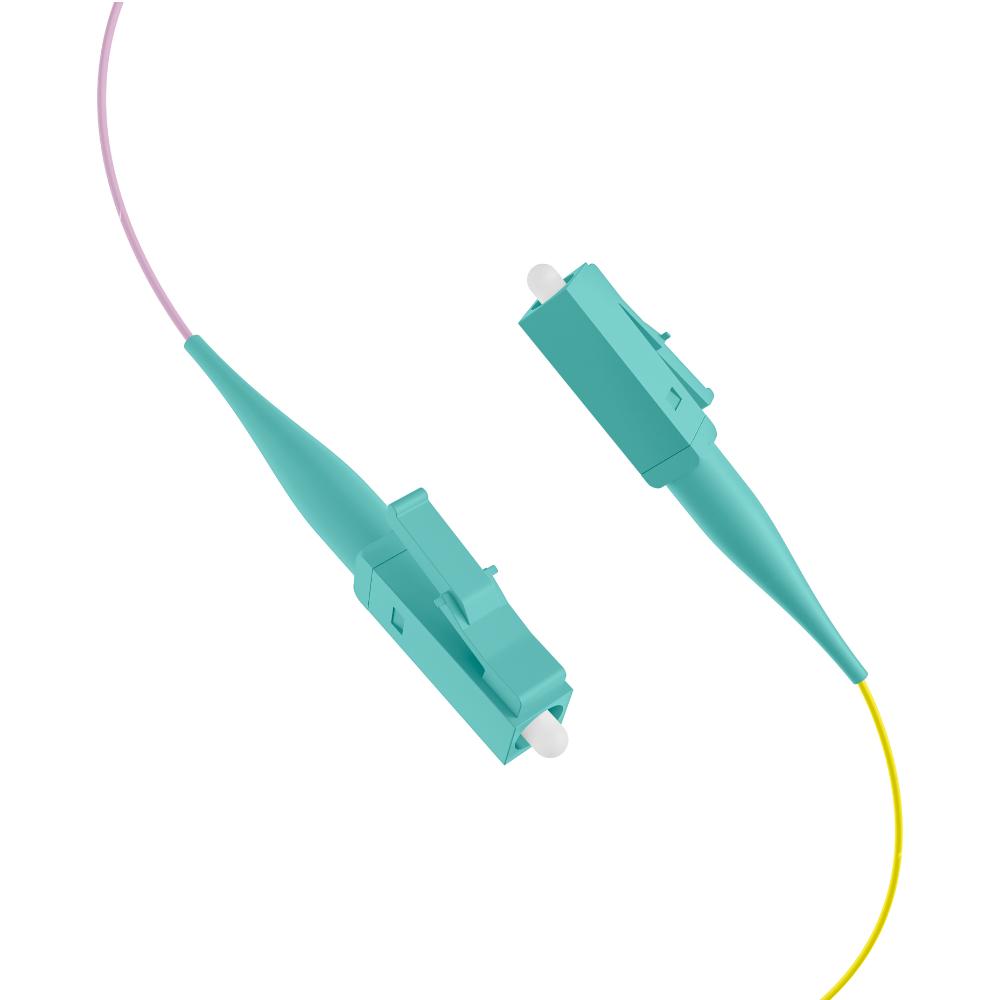

Jeder Pigtail ist mit einem LC-Stecker gemäß IEC 61754-20 ausgestattet und wird mit einem individuellen Messprotokoll pro Set geliefert.
Der LSZH-Mantel macht die Pigtails für den Einsatz in Gebäuden geeignet, wo geringe Rauchentwicklung und halogenfreies Material gefordert sind.

Spezifikationen
• Typ LC Glasfaser Ader-Pigtail-Set
• Ausführung 12 Stück farbcodiert
• Länge 2,0 m
• Fasertyp Multimode 50/125 µm
• Kategorie OM3
• Qualitätsklasse A/1 gemäß IEC 61753-222-2
• Steckverbindertyp LC
• Steckverbinderstandard IEC 61754-20
• Steckverbinder-Finish UPC
• Steckerfarbe aqua
• Aderntyp Kompaktader 900 µm
• Puffer Loose Tube Struktur
• Mantelmaterial LSZH
• Außendurchmesser 0,9 mm
• Farbcode DIN VDE 0888
• Einfügedämpfung 850 nm < 0,3 dB
• Maximale Zugkraft 3 N
• Biegeradius dynamisch 20× OD
• Biegeradius statisch 10× OD
• Betriebstemperatur −20 bis 70 °C
• Messprotokoll pro Set vorhanden
• Verpackung Polybeutel mit einzeln geschützten Steckverbindern

IEC-Normen
• IEC 60793-2 Spezifikation von Multimode-Glasfasern
• IEC 61754-20 Definition der LC-Steckverbinderschnittstelle
• IEC 61753-222-2 Leistungsanforderungen für Multimode-Steckverbinder
• IEC 61300-3-4 Messmethode für Einfügedämpfung

Erläuterung der Begriffe
• LC kompakter Glasfaserstecker mit 1,25 mm Ferrule für hohe Anschlussdichte
• OM3 Multimode-Kategorie optimiert für 10G-Übertragung bei 850 nm
• 50/125 µm Kern-Mantel-Verhältnis von Multimode-Glasfasern
• Pigtail einseitig konfektionierte Glasfaser zum Spleißen in Patchpanels oder ODFs
• DIN VDE 0888 Farbcodierungsnorm zur Identifikation von Glasfasern
• LSZH Low Smoke Zero Halogen Mantel ohne Halogene und mit begrenzter Rauchentwicklung
• OD Außendurchmesser der Faser zur Berechnung des minimalen Biegeradius

Allgemeine Erklärung zu Pigtails
• Glasfaser-Pigtails werden zum permanenten Verbinden von Trunkkabeln mit Steckverbinderschnittstellen mittels Spleißen eingesetzt
• Multimode OM3 eignet sich für 10 Gigabit Ethernet über mittlere Distanzen innerhalb von Gebäuden und Rechenzentren
• Farbcodierung vereinfacht die Identifikation bei Mehrfaserinstallationen und Wartungsarbeiten
