Glasfaseradapter - LC

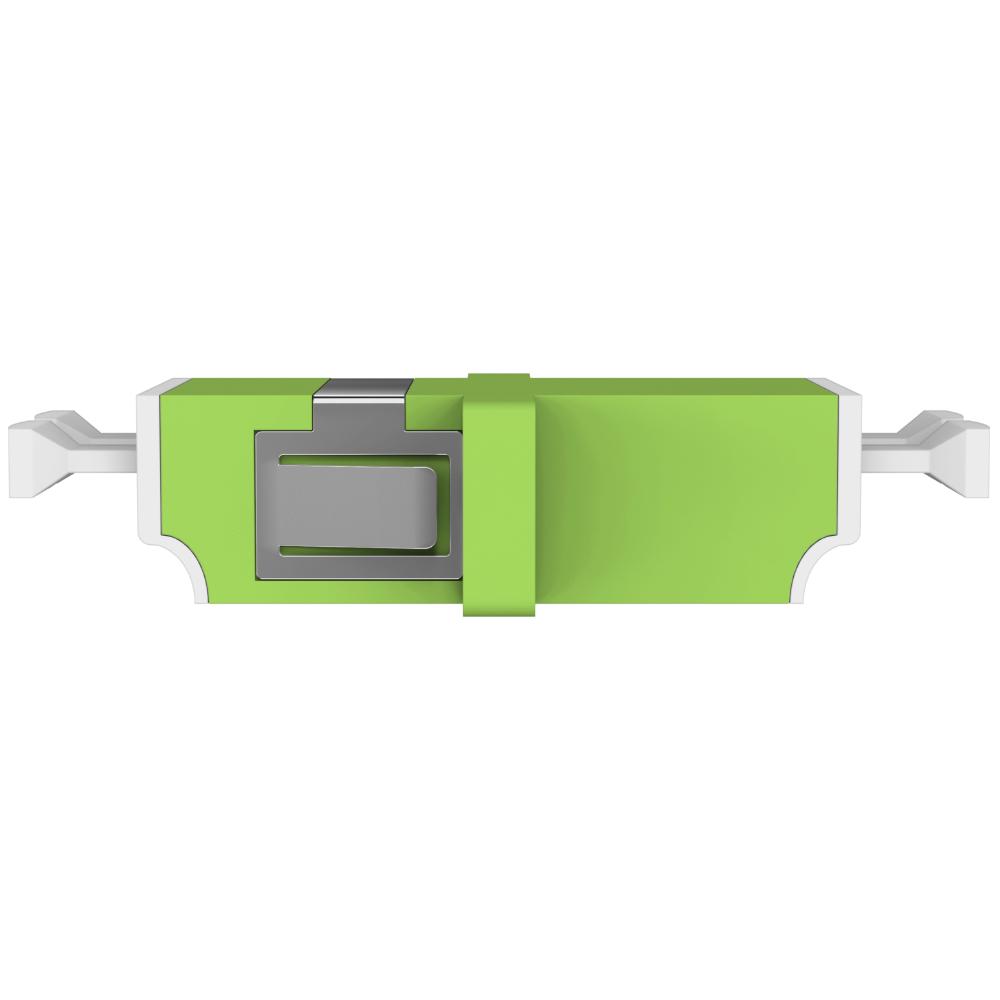

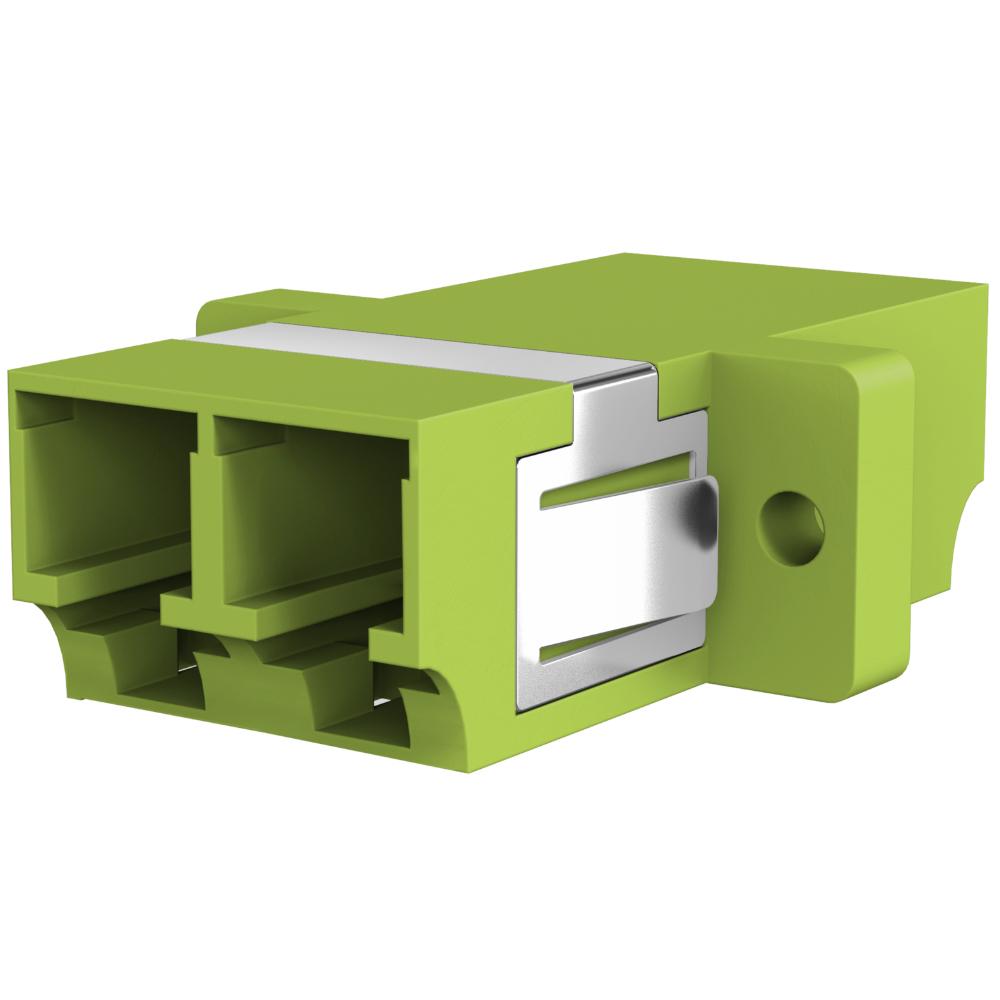

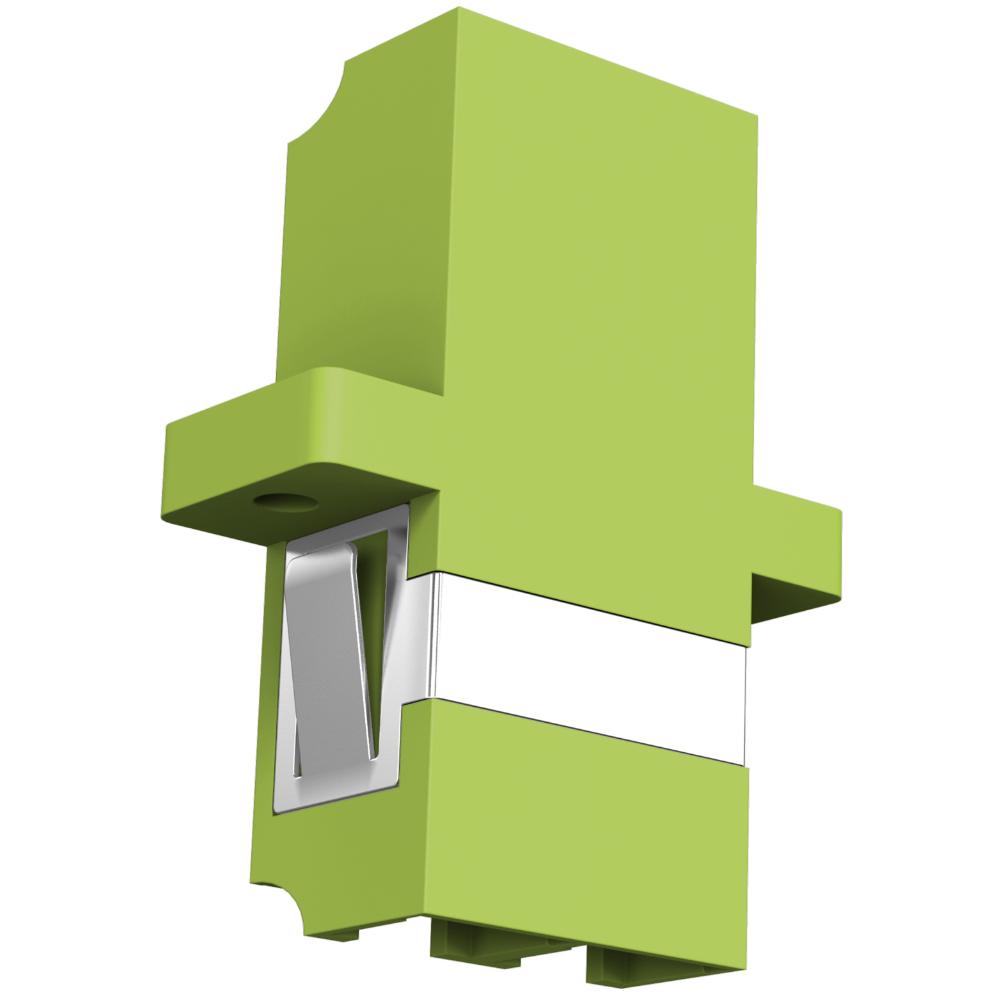

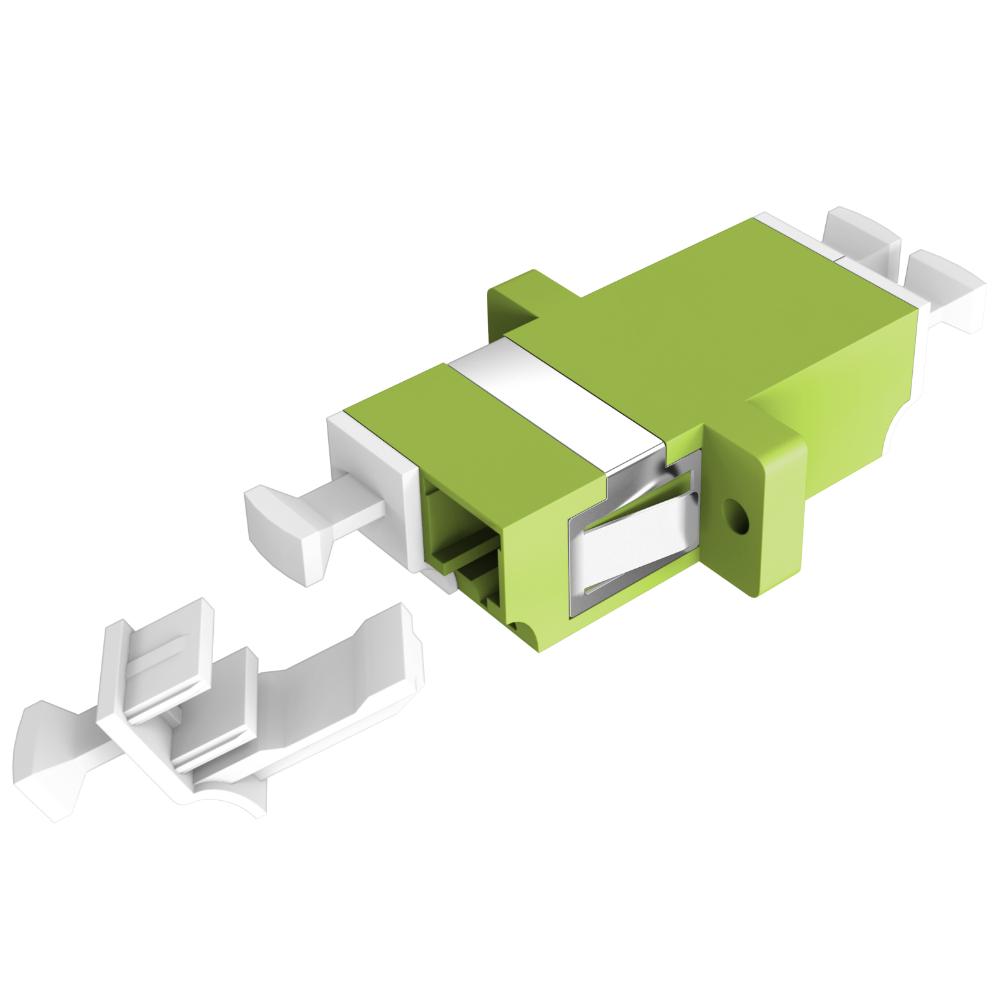

Dieser Glasfaseradapter dient zur Realisierung einer optischen Verbindung zwischen zwei LC-Duplex-Glasfasersteckverbindern in einer Platte, einem Rahmen oder einer Modulöffnung innerhalb einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801. Der Adapter verfügt beidseitig über eine LC-Duplex-Schnittstelle und ist für Multimode OM5-Faserverbindungen geeignet. Der Adapter bietet eine zuverlässige optische Durchleitung mit geringer Einfügedämpfung (< 0,15 dB @ 850 nm) und ist dafür konzipiert, zwei Patchkabel optisch zu koppeln, ohne dass ein zusätzliches Kabel zwischen den Anschlüssen benötigt wird. Das einteilige Kunststoffgehäuse sorgt in Verbindung mit einer Keramikhülse für präzise Faserpositionierung und stabile Signalübertragung.

Spezifikationen
• Produkttyp Glasfaseradapter / Kupplung
• Ausführung LC-Duplex auf LC-Duplex
• Fasertyp Multimode
• Kategorie OM5 (50/125 µm)
• Anschluss Seite 1 LC-Duplex
• Anschluss Seite 2 LC-Duplex
• Steckverbinder-Finish UPC (normale Politur)
• Gehäusematerial Kunststoff
• Hülsenmaterial Keramikhülse
• Farbe limettengrün (OM5-Kodierung)
• Einfügedämpfung < 0,15 dB typisch @ 850 nm
• Montageform passend für SC-Simplex-Öffnung

IEC-Normen
• IEC 61754-20 Schnittstellenspezifikation für LC-Steckverbinder
• IEC-konform mechanische und optische Toleranzen für Multimode-Adapter

Begriffserklärungen
• LC-Duplex kompakter Glasfasersteckverbinder mit zwei Fasern für Senden und Empfangen
• OM5 Multimode-Glasfaserklasse, optimiert für Breitband-Datenkommunikation mit geringerer Dämpfung
• UPC Ultra Physical Contact Politur für geringe Reflexion
• Keramikhülse Präzisionshalter, der die Faser exakt zentriert für stabile Signalübertragung
• Einfügedämpfung optischer Signalverlust, gemessen an der Kopplung zwischen zwei Steckverbindern

Allgemeine Erklärung zu Glasfaser-Adaptern
• Glasfaser-Adapter oder Kupplung wird verwendet, um zwei Glasfaser-Patchkabel mit dem gleichen Steckverbinderstil optisch zu verbinden
• Multimode-Glasfasersysteme sind für lokale Netzwerke und die Datenkommunikation über kurze bis mittlere Distanzen optimiert
• Adapterfarbe (wie limettengrün für OM5) hilft bei der korrekten Identifizierung in Panel-Installationen
