Glasfaserkabel (FTTH), Singlemode (OS2) Yellow, (Simplex), 25 m

Dieses Glasfaser-Patchkabel dient zur Herstellung einer kurzen Verbindung zwischen einer passiven Glasfaserschnittstelle und einem aktiven Netzwerkport innerhalb einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801.

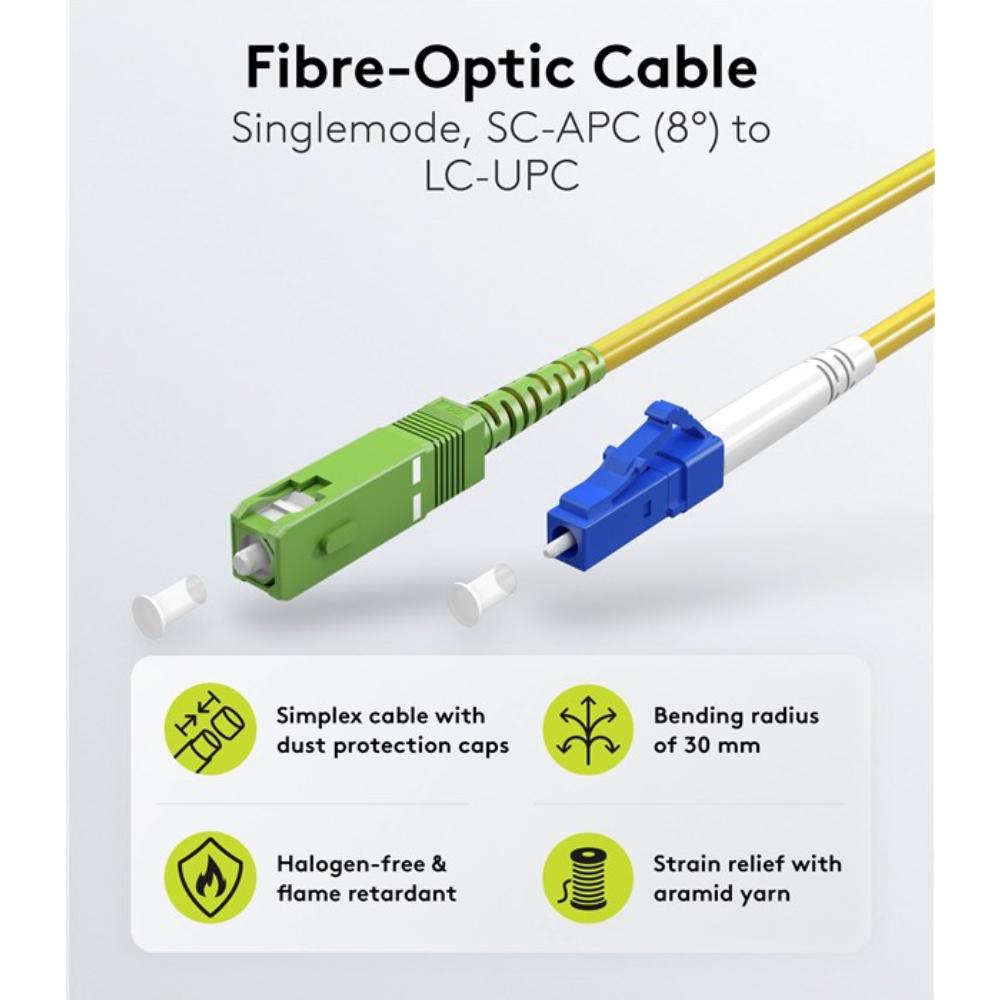

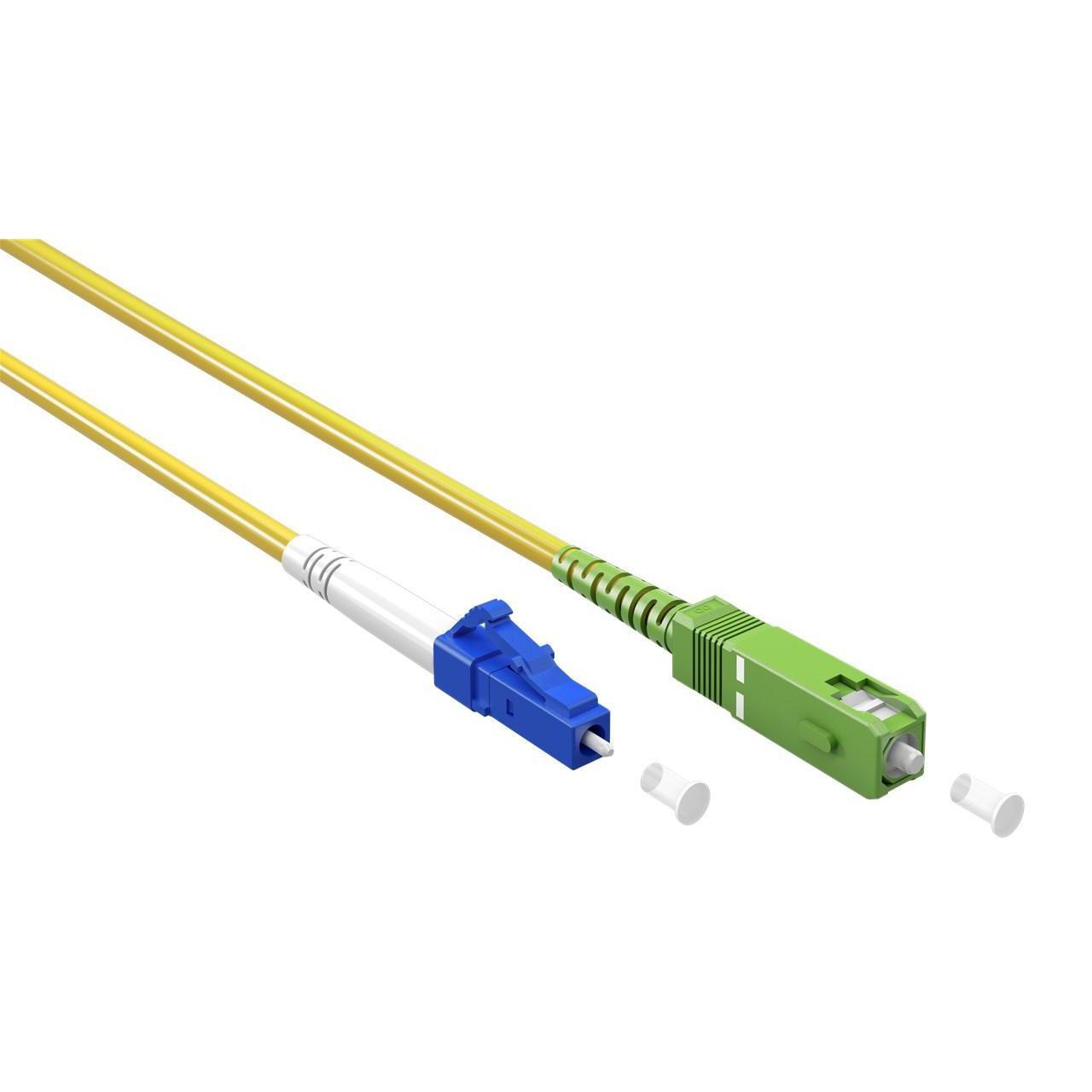

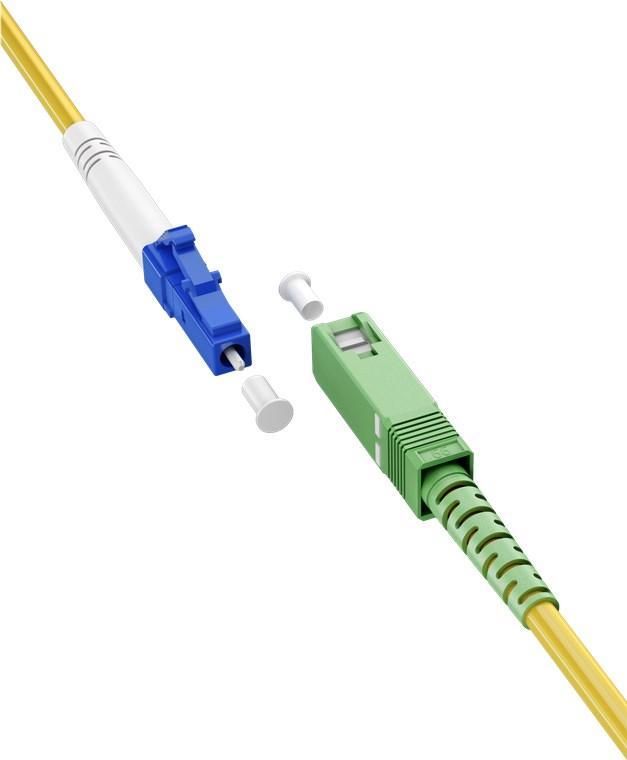

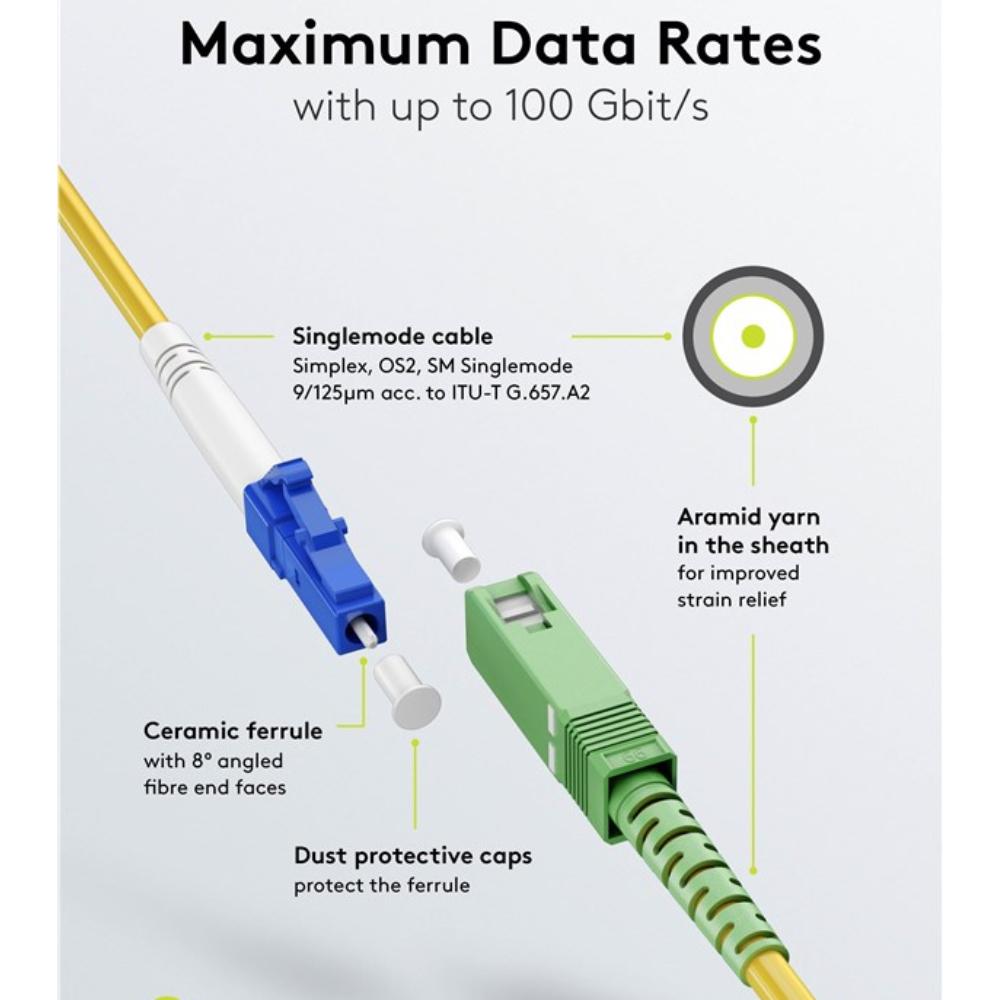

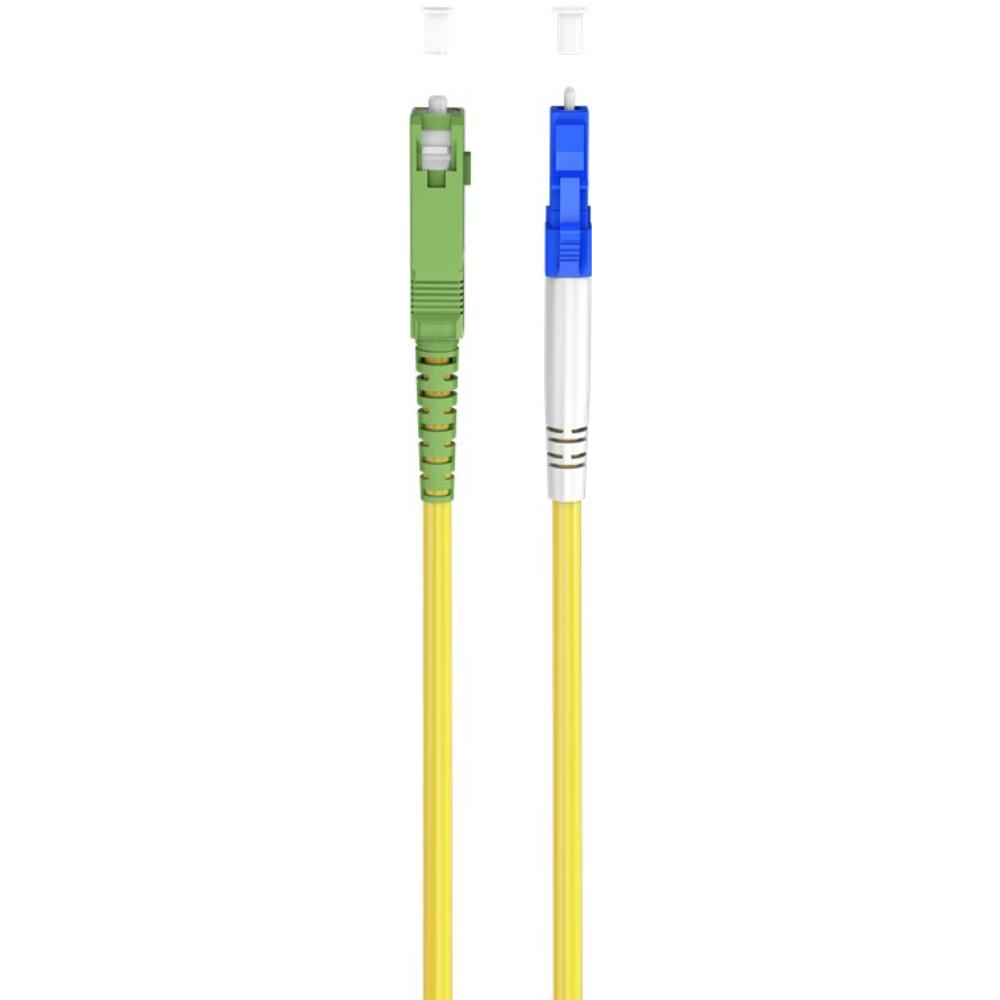

Das Kabel ist als Simplex-Verbindung ausgeführt mit einem SC-Stecker mit 8° APC-Polierwinkel an einem Ende und einem LC-Stecker mit UPC-Schliff am anderen Ende und ist geeignet für Singlemode OS2 9/125 µm-Anwendungen.
Die Verbindung ist eine SC-LC-Glasfaserverbindung für den Einsatz in Singlemode-Glasfasernetzen.

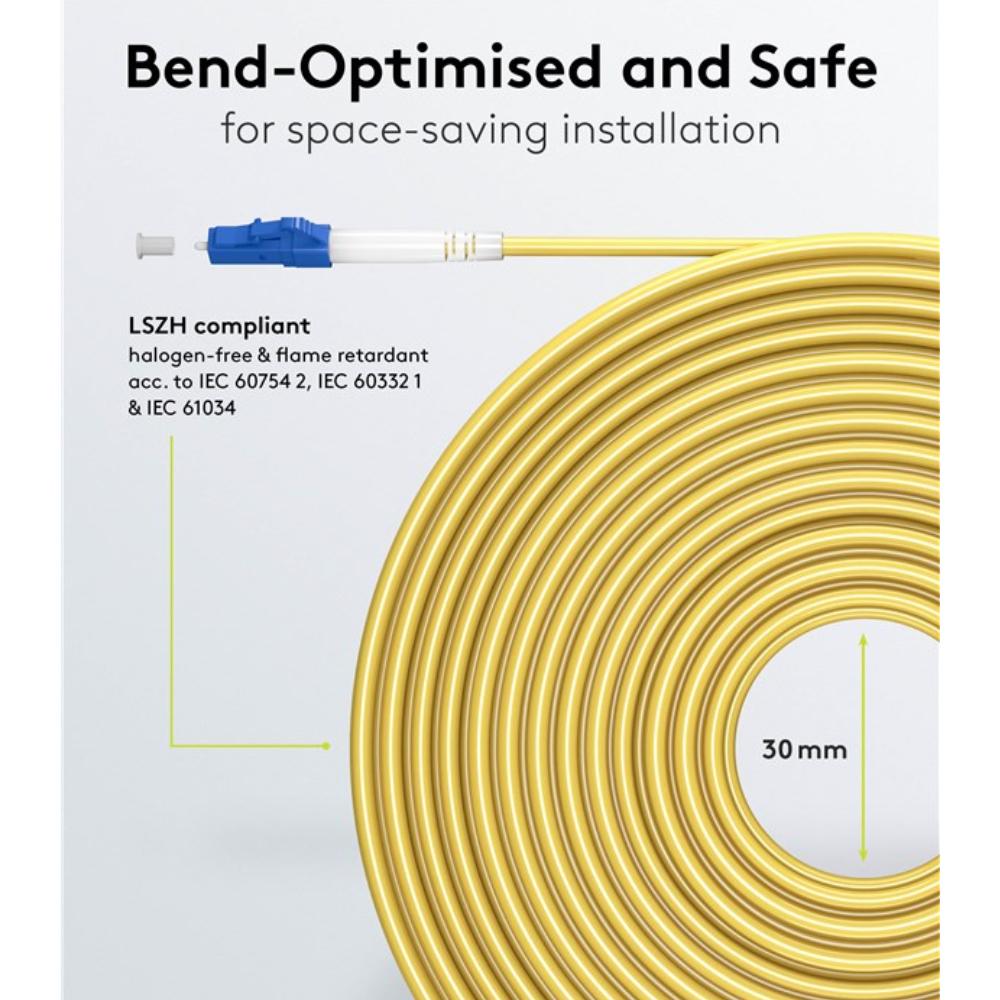

Der LSZH-Mantel macht das Kabel für Installationen geeignet, bei denen geringe Rauchentwicklung und halogenfreies Material erforderlich sind.

Spezifikationen
• Kabeltyp Glasfaser-Patchkabel
• Ausführung Simplex
• Fasertyp Singlemode 9/125 µm
• Kategorie OS2
• Anzahl der Fasern 1
• Stecker Seite 1 SC APC
• Stecker Seite 2 LC UPC
• Steckerstandard IEC 61754-4 und IEC 61754-20
• Steckerschliff APC Seite 1 und UPC Seite 2
• APC-Polierwinkel 8°
• Kabeltyp Simplex-Kabel
• Kabeldurchmesser 3,0 mm
• Mantelmaterial LSZH
• Mantelfarbe gelb

IEC-Normen
• IEC 61754-4 Definition der SC-Steckerschnittstelle
• IEC 61754-20 Definition der LC-Steckerschnittstelle

Erläuterung der Begriffe
• SC-LC Glasfaserverbindung mit einem SC-Stecker an einem Ende und einem LC-Stecker am anderen Ende
• Simplex einzelne Faser für die Datenübertragung in einer Richtung
• Singlemode 9/125 µm Fasertyp mit kleinem Kern für die Übertragung über große Entfernungen
• OS2 Singlemode-Kategorie für dämpfungsarme Fasern in Backbone- und FTTH-Installationen
• APC Steckerschliff mit schräger Polierung für minimale Rückreflexion
• UPC gerade Polierung des Steckers für niedrige Reflexionswerte
• APC-Polierwinkel 8° schräger Polierwinkel, der Reflexionen aus dem Faserkern leitet
• LSZH Mantelmaterial mit geringer Rauchentwicklung und ohne halogenhaltige Substanzen
• ISO/IEC 11801 internationale Norm, die die Struktur, Topologie und Komponentenanordnung von strukturierten Verkabelungssystemen für Datenkommunikationsnetze in Gebäuden und auf Campus beschreibt

Allgemeine Erklärung zu Glasfaserkabeln
• LC kompakter Glasfaserstecker mit Schnappverriegelung für hohe Portdichte
• SC rechteckiger Glasfaserstecker mit Push-Pull-Verriegelung für Patchfelder
• ST runder Glasfaserstecker mit Bajonettverschluss für ältere Installationen
• E2000® Glasfaserstecker mit Schutzkappe für geringe Reflexion und zusätzliche Sicherheit
• MPO / MTP Mehrfaserstecker für hohe Faserdichte in Rechenzentren

• Simplex einzelne Faser für die Datenübertragung in einer Richtung
• Duplex zwei Fasern für gleichzeitige Kommunikation in beide Richtungen

• Multimode-Glasfaser Fasertyp für kurze bis mittlere Distanzen innerhalb von Gebäuden
• Singlemode-Glasfaser Fasertyp für lange Distanzen und Backbone-Verbindungen

Erklärung der OS-Kategorien
• OS1 Singlemode-Kategorie mit Übertragung um 1310 nm bis ca. 10 km
• OS2 Singlemode-Kategorie mit Übertragung um 1310 nm und 1550 nm, geeignet für Distanzen von 40 km und mehr, abhängig von den verwendeten Modulen
