Glasfaserkabel - Multimode - OM3

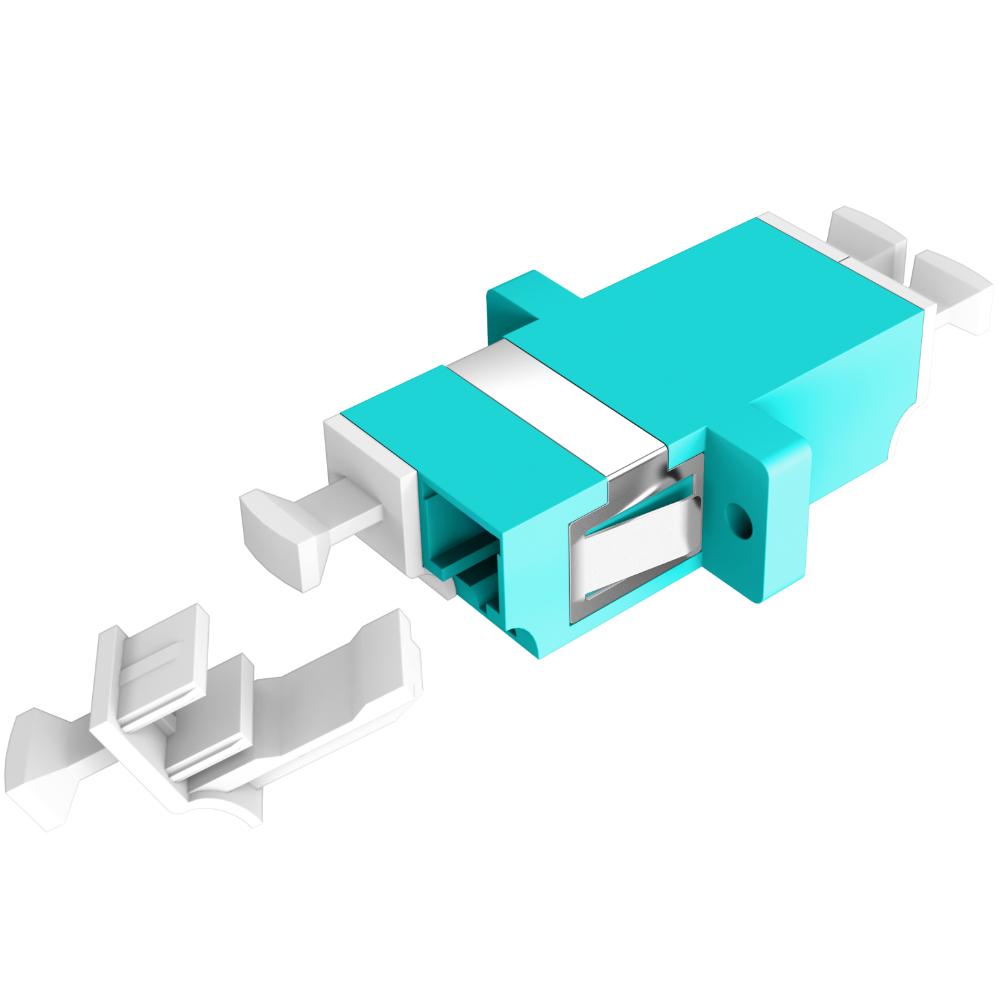

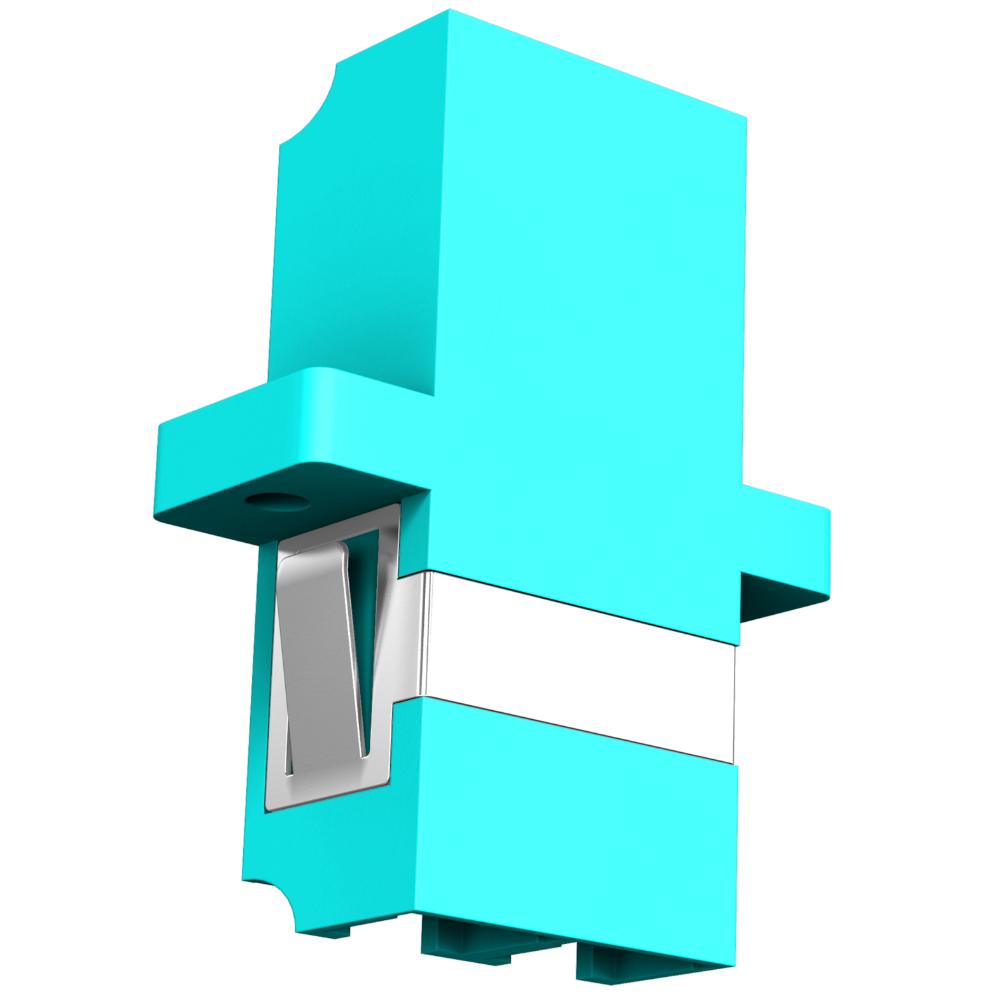

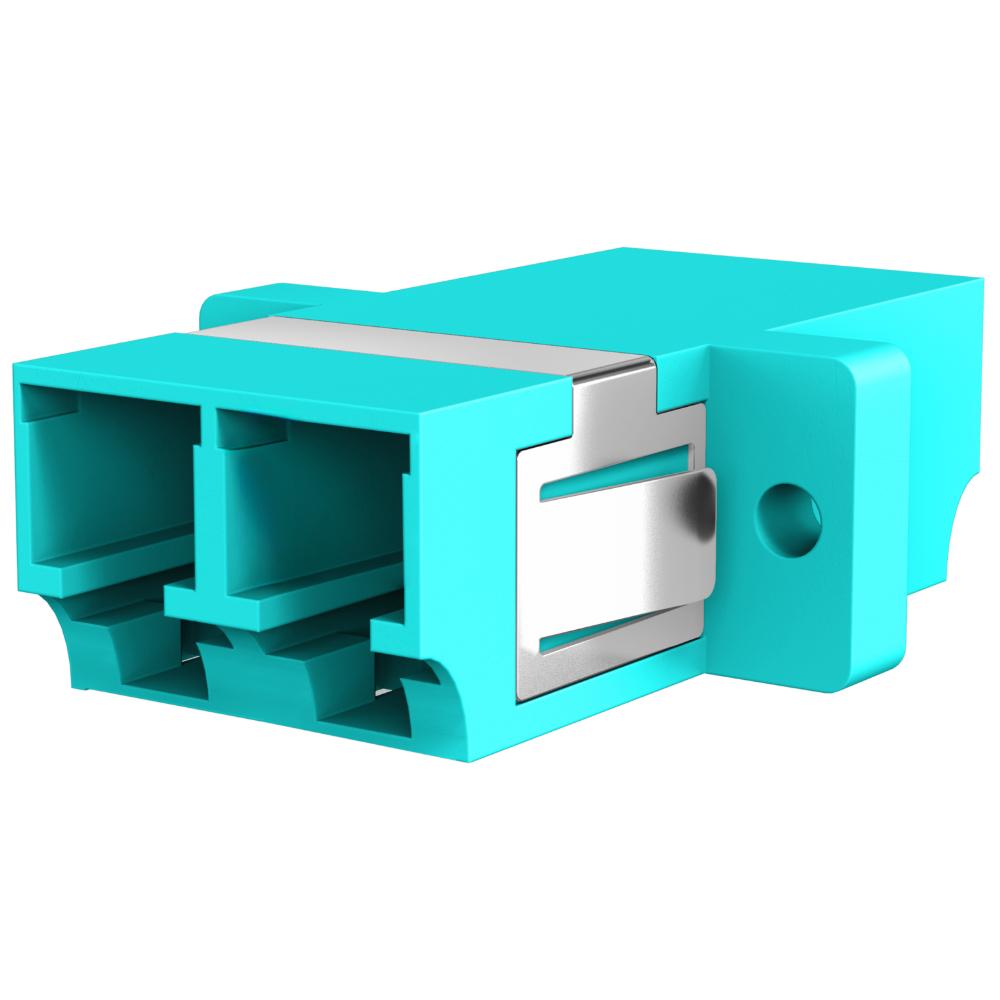

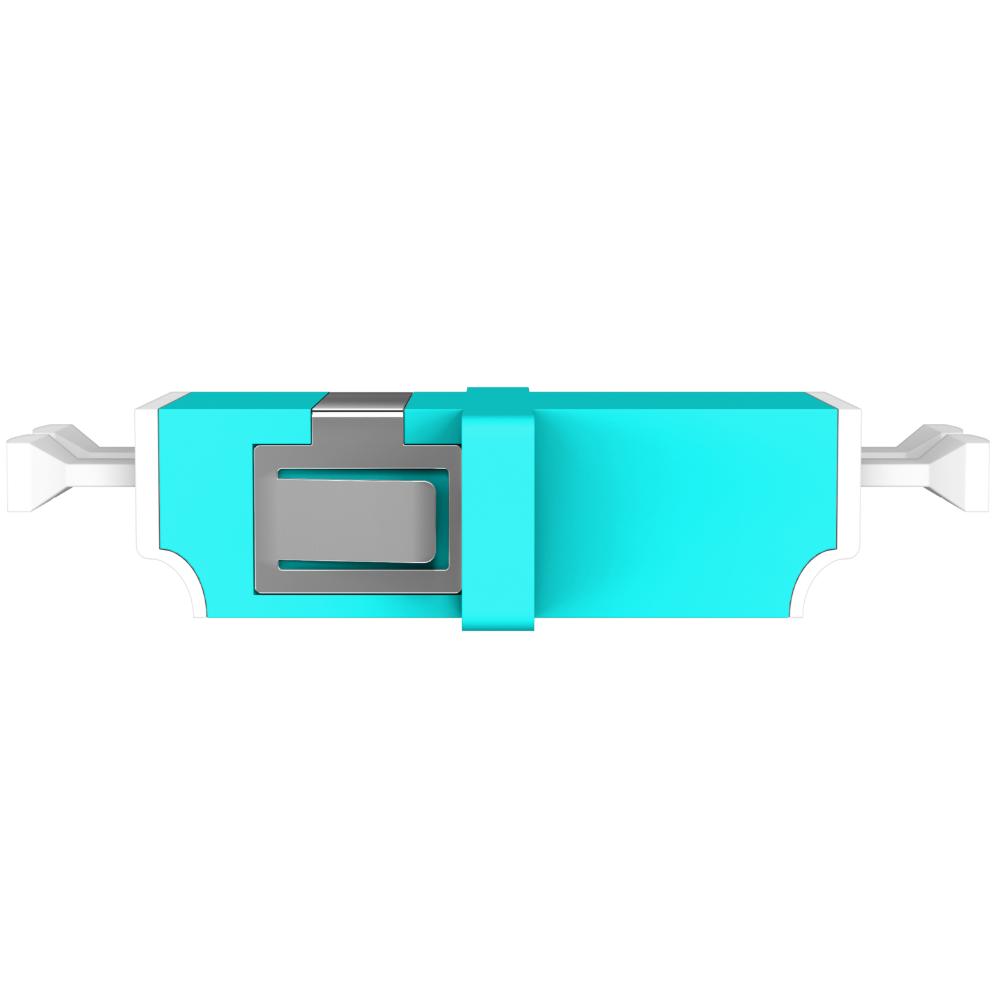

Dieser Glasfaseradapter dient zur Realisierung einer optischen Verbindung zwischen zwei LC-Duplex-Glasfasersteckverbindern in einer Blende, einem Rahmen oder einer Modulöffnung innerhalb einer strukturierten Verkabelungsumgebung gemäß ISO IEC 11801. Der Adapter verfügt auf beiden Seiten über eine LC-Duplex-Schnittstelle und ist für Multimode OM3-Faserverbindungen geeignet. Der Adapter bietet eine zuverlässige optische Durchleitung mit geringer Einfügedämpfung und ist dafür ausgelegt, zwei Patchkabel optisch miteinander zu kuppeln, ohne dass ein zusätzliches Kabel zwischen den Anschlüssen erforderlich ist. Das Kunststoffgehäuse in Kombination mit einer Keramikhülse sorgt für eine präzise Faserausrichtung und eine stabile Signalübertragung.

Spezifikationen
• Produkttyp Glasfaseradapter / Kupplung
• Ausführung LC-Duplex zu LC-Duplex
• Fasertyp Multimode
• Kategorie OM3
• Anschluss Seite 1 LC-Duplex
• Anschluss Seite 2 LC-Duplex
• Steckverbinder-Oberfläche UPC (normale Politur)
• Gehäusematerial Kunststoff
• Hülsenmaterial Keramikhülse für präzise Ausrichtung
• Farbe Aqua (OM3-Kodierung)
• Einfügedämpfung < 0,2 dB typisch bei 850 nm
• Montageform passend für SC-Simplex-Öffnung

IEC-Normen
• IEC 61754-20 Spezifikation für die LC-Steckverbinder-Schnittstelle
• IEC-konform mechanische und optische Toleranzen für Multimode-Adapter

Erläuterung der Begriffe
• LC-Duplex Kompakte Glasfaserschnittstelle mit zwei Fasern für Senden und Empfangen
• OM3 Multimode-Glasfaserklasse, optimiert für höhere Datenraten über mittlere Distanzen
• UPC Ultra Physical Contact Politur für geringe Reflexion
• Keramikhülse Präzisionshalterung, die die Faser exakt zentriert für eine stabile Signalübertragung
• Einfügedämpfung Optischer Signalverlust, gemessen an der Kupplung zwischen zwei Steckverbindern

Allgemeine Erläuterung zu Glasfaseradaptern
• Ein Glasfaseradapter oder eine Kupplung wird verwendet, um zwei Glasfaser-Patchkabel mit demselben Steckverbinderstil optisch zu verbinden
• Multimode-Glasfaser$ System$ sind für$ lokale$ Netzwerke$ und$ Datenkommunikation$ über$ kurze$ bis$ mittlere$ Distanzen$ optimiert
• Die Adapterfarbe (wie Aqua für OM3) hilft bei der korrekten Identifizierung in Panel-Installationen
